4K60Hz HD-MI видео в волоконный преобразователь с KVM, 3,5 мм аудио, RS485/RS232 данных
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 4K60Hz HD MI видео оптоволоконный конвертер | Коннектор из волокон: | LC |
|---|---|---|---|
| Тип волокна: | Одноволоконный одномодовый | Длина волны: | 1310nm-1550nm |
| Силовое питание: | DC12V | Стандартный: | Второй МИ.0 |
| Пакет: | Netural | Гарантия: | 3 года |
4K 60Hz HD-MI видео в волоконный конвертер с KVM, 3,5 мм аудио, RS485/RS232 данных
Обзор
HDMI 2.0 многофункциональный оптоволоконный преобразователь разработан нашей компанией, с независимыми правами интеллектуальной собственности.в сочетании с фактическим спросом на рынкеУстройство может передавать 1 канал 4K60Hz HDMI видео с локальным выходом, 1 канал двунаправленный 3,5 мм аудио,1 канал двунаправленных данных RS232/RS485, 1-канальная клавиатура и мышь через одно ядро оптического волокна, реализуя без задержки, без сжатия, высококачественное расширение сигнала 10 км.
HDMI 2.0 Многофункциональный волоконно-оптический преобразователь его оптический модуль и основная схема являются импортными компонентами, производительность
стабильность, оборудование имеет конструкцию интегральной схемы, сжатую конструкцию, легкую установку и отладку, без обслуживания, широкий диапазон температур промышленного класса,в то же время из-за использования оптического волокна в качестве средства передачи, так что производительность отличная, высокая температура, морозостойкость, может эффективно предотвратить сильные электромагнитные волны излучения помех, удар молнии и скачок мощности,качество связи стабильное и надежное.
Особенности
1. Видео соответствует спецификации HDMI 2.0
2Как передатчик, так и приемник имеют функцию передачи аудио и видео в высокой четкости.
3. Поддержка функции управления EDID, поддержка встроенного EDID/автоматического обучения
4Поддержка видео в формате 3D и HDR
5. Поддерживает переднюю независимую передачу 3,5 мм и имеет функцию встраивания / удаления аудио
6Поддержка обратной передачи 3,5 мм аудио
7Поддержка 1 канала клавиатуры и сигнала управления мышью
8Поддержка передачи данных по серийным портам RS232/RS485 по одному каналу
9Однорежимное расстояние передачи 10 км
10. Поддержка сигнала горячего обмена, подключение и отключение, без необходимости настройки

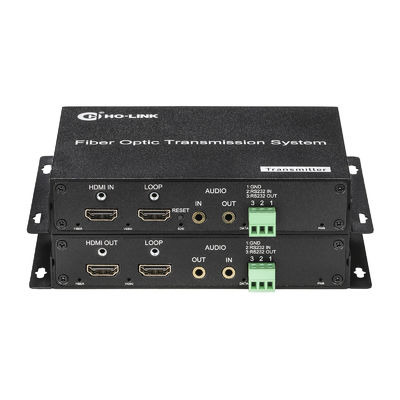

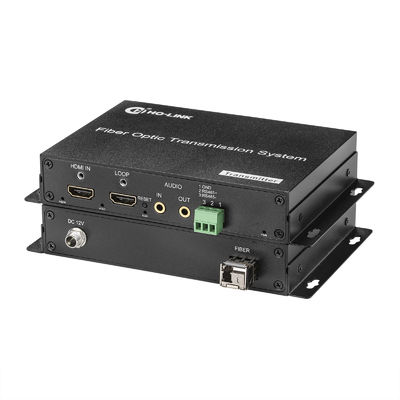

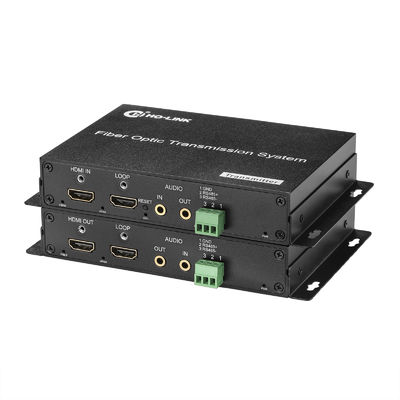

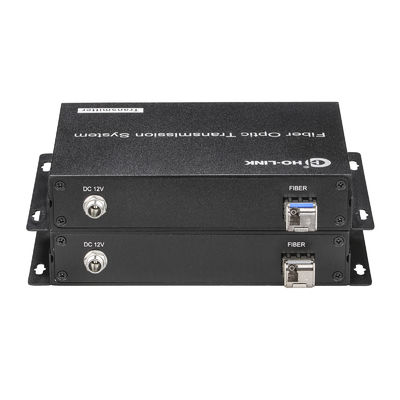

Фотографии
Спецификация
| Волокна параметр | |
| Длина волны | 1310/1550 нм |
| Уровень | 10 Гбит / с |
| Мощность передатчика | > - 3 dB |
| Чувствительность приемника | > 10 дБ |
| Параметр оптического модуля | Одноволоконное одномодное 10 км |
| Коннектор из волокон | L C |
| Видео параметр | |
| Стандарт HDMI | HDMI 2.0 |
| Пропускная способность видео | 18 Гбит / с |
| Разрешение видео | 480i ~1080p50/60Hz,4Kx2K@24/30Hz,4kx2k@60Hz |
| Цветовое пространство |
4K60Hz YUV 4:2:0 4K30Hz RGB, YCbCr4:44 / 422 / 4:2:0 |
| Максимальный пиксельный час | 594 МГц |
| Эффективная длина кабеля | ≤ 10M |
| Физические интерфейс | HDMI женский |
| Аудио параметр | |
| Отбор пробчастота | 48 тысяч. |
| Глубина отбора проб | 24 бита |
| Динамическая пропускная способность | 96 дБ |
| Общее гармоническое искажение (THD) | - 88 дБ. |
| Соотношение сигнала к шуму (SNR) | 96 дБ |
| Импеданс аудио входа/выхода | 600Ω |
| Уровень сигнала | VPP 3,5 В |
| Физические интерфейс | 3.5 мм стерео-аудиоконтакт |
| Тип сигнала | Стерео аудио |
| КВМ ((USB) параметр | |
| Версия | 1.1 |
| Физический интерфейс передатчика | USB женского типа B |
| Физический интерфейс приемника | USB женского типа A |
| RS232dатапараметр(3-проводная система, полный дуплекс) стандартная конфигурация | |
| Ставка Baud | Совместимость вниз 115200Kbps |
| Биты данных | 8 цифр |
| Физический интерфейс | 3-прикольный терминал "Феникс" |
| Механический параметр | |
| Материал | Сплав алюминия |
| Размер продукта | 163*100*29 мм |
| Чистая масса продукта | 00,65 кг/комплект |
| Способ установки | Тип рабочего стола |
| Пакет | |
| Материал упаковки | Крафтная бумага |
| Вес | 10,1 кг |
| Размер упаковки | 340*252*54 мм |
| Экология | |
| Рабочая температура | -20°C ~75°C |
| Температура хранения | -40°C ~85°C |
| Относительная влажность | От 5 до 95% (неконденсирующие) |
| MTBF | > 100 000 часов |
Применение
1. SMPTE совместим с серийным цифровым интерфейсом
2. UHDTV/4K/8K/HDTV/SDTV видео
3. IP медиа шлюз
4Цифровая видеообработка и монтаж
Диаграмма соединения
Напоминание
1Рекомендуется использовать короткую оптическую волоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.
2. Сигнал оптоволоконного преобразователя может быть выпущен на усилителя мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.
Устранение неисправностей индикатора
1: показатель мощности является ненормальным (POWER)
Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания
Не тесно или не свободное устройство
2Индикатор волокон ненормален (FIBER)
Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен
Проверьте, если оптическое волокно слишком ослаблено
3: Видеоиндикатор ненормальный (ВИДЕО)
Ответ:Проверьте источник сигнала.
Заменить видеокабель
4: показатель данных является ненормальным (ДАННЫЕ)
Ответ:Проверьте COM-порт, является ли скорость передачи последовательна
Проверьте, если кабель серийного порта подключен назад
Внимание!
Защита от молнии, статическое электричество и заземление:
Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.
Волокна и оптические компоненты:
Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.
Оборудование и установка:
1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.
2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.
Упаковка и перевозка
