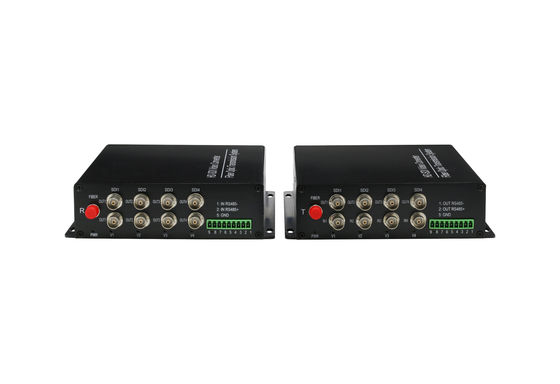

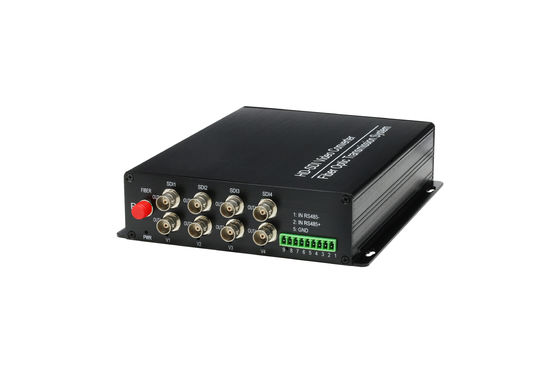

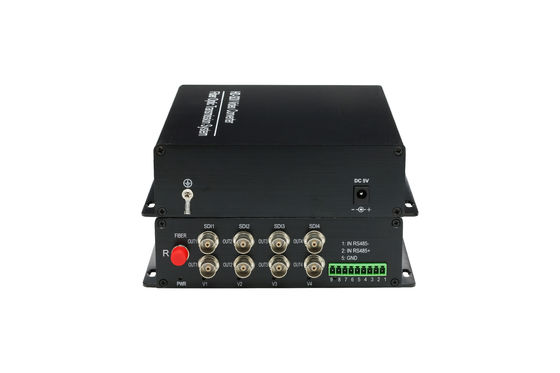

Класс BNC водонепроницаемый HD SDI экстендер для камеры видеонаблюдения, 0 ~ 20 км волоконно-оптический передатчик видео

Приемопередатчик волокна главным образом характеристик HD-SDI совершенный и хозяйственный цифровой продукт с высокоскоростной передачей. Он принимает предварительную высокоскоростную технику связи стекловолокна, цифровую видео- технологию и технику связи даты. Также высокие широкомасштабные ASIC и надежность поверхностной технологии держателя применяются для наших приборов. Наши приборы один из самых предварительных продуктов передачи вокруг мира, и все них соответствующи для long-distance с контролем высокого разрешения в реальном масштабе времени видео-. Эти приборы серии главным образом применяются для 270Mbps, 1.485Gbps, передач сигнала 2.97Gbps, совместимых с 143M, 77M, 270M, 360M, сигналы 540Mbps SDI. Системная поддержка для: SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M, SMPTE422M, так же, как DVB-ASI (EN50083-9) цифровое.

Описание



Поддерживающ для передачи 2 каналов оптически видео и сигнала звуковой частоты SD/HD/3G-SDI, 2 данного по CH RS485 канала
SD, HD, обнаружение 3G input SDI автоматическое, поддерживает тариф передачи 270Mbit/s к 1.485Gbit/s, форму 1080P HD-SDI поддержки
Применяющся для цифрового сигнала как SMPTE-424M 3G-SDI, SMPTE-292M HD-SDI, SMPTE-259M SDI и DVB-ASI.
Дальность передачи между 0km к 80KM через многорежимное волокно или волокно одиночного режима доступна.
Были использованы внутренние Equilizer, Reclocker и функции водителя кабеля.
Поддерживая функция подключей и играй, состояние деятельности показанное светом СИД.
Сигнал ввода достиганный автоматическим выравниванием кабеля, выходом сигнала смог встретить управляемую функцию long-distance.

Характеристика



Дальность передачи	0~20km (опционные 40km, 60km)
Длина волны	1310nm/1550nm
Тип разъема волокна	FC
Сила передачи	-10|-3dbm
Отсчет волокна	1
Получите чувствительность	>-34dbm
Совместимый стандарт	SMPTE292M, SMPTE259M
Тариф	270Mbps | 2.97Gbps
Видео- интерфейс	BNC SD/HD/3G-SDI
Интерфейс сигнала	2*RS485
уровень вход-выхода	800mVp-p± 10%
Входной сигнал/вне положил импеданс	75Ω
Видео Digtal	48KHz
Видео CH AES digtal	8
Видео CH AES digtal	0℃~40℃ /32 ℉~104℉
Температура Operatation	-20℃~60℃ /-4 ℉~140℉
Температура недостатка	5~24VDC
Размер	177×150×30mm
Вес	450g

Технические данные
Видео	8 каналов
Видео- ширина полосы частот автоматическая	8MHz
Совместимая видео- система	ПРИЯТЕЛЬ, NTSC, SECAM
Видео- импеданс вход-выхода	75 омов (неуравновешенность)
Видео- коэффициент сигнал-шума	больше чем 67dB
Дифференциальное увеличение	(10%-90%APL) DG <1>
Дифференциальный участок	(10%-90%APL) DP <0>
Видео- разъем	BNC
Волоконнооптическая спецификация
Разъем F/O	FC/ST/SC
TX	Сила: - 8 | чувствительность -3dBm: ≤-35dBm
RX	Сила: - 15 | чувствительность -8dBm: ≤-24dBm
Дальность передачи	20KM (одиночный режим)
Работая длина волны	TX1310/RX1550nm (передатчик); TX1550/RX1310nm (приемник)
Спецификация выполненных на заказ вариантов
Данные	Разъем: Терминальные блоки Зашифрованный тип: RS485/RS422/RS232/Манчестер Тариф данных: 0 - 400Kbps BER: ≤10-9
Тональнозвуковой	Разъем: Терминальные блоки Тональнозвуковой импеданс вход-выхода: 600Ω (неуравновешенность баланса) Тональнозвуковое напряжение тока вход-выхода: 2Vp-p (типичное значение) Тональнозвуковой уровень вход-выхода: 0dBm (типичное значение) Видео- ширина полосы частот: 10HZ~12KHZ Тональнозвуковая цифровая зашифрованная ширина полосы частот: 24bit Тональнозвуковой коэффициент сигнал-шума: (Утяжеленное) S/N≥95dB
Телефон	Разъем: RJ11 Ширина полосы частот: 8KHZ Характеристики: Функция поддержки звонок-показывая; H-F поддержки Работающий режим: Режим точка-точка горячей линии/FXS-FXO
Локальные сети	Разъем: RJ45 Режим поддержки: Половинный - двухшпиндельный или вполне - дуплекс Стандарты: IEEE802.3 Тариф данных: 10M/100Mbps Ширина полосы частот: 25M
Размеры: 19,2 (l) x17.3 (w) x5.6 (h) cm Рабочий потенциал: DC5V (мы предложим внешнее электропитание от AC96-240V к DC5V для каждого блока) Рабочая температура: -40 до +85 градусов Хранить температура: -55 до +85 градусов Влажность: 0 до 95% non-конденсируя MTBF: больше чем 105 часов Гарантированность: 3 лет
