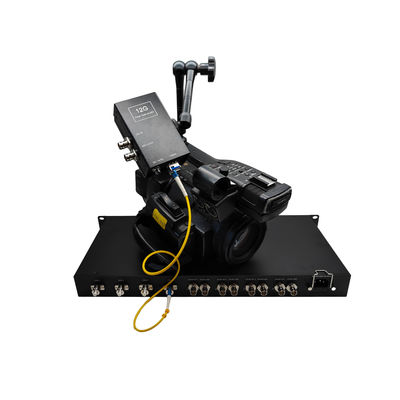

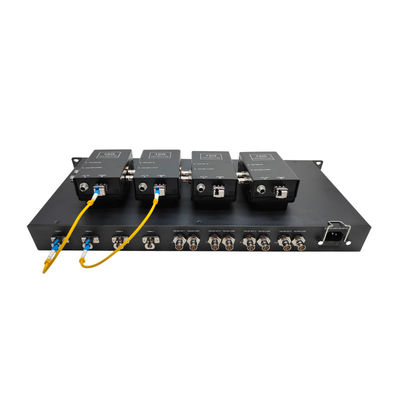

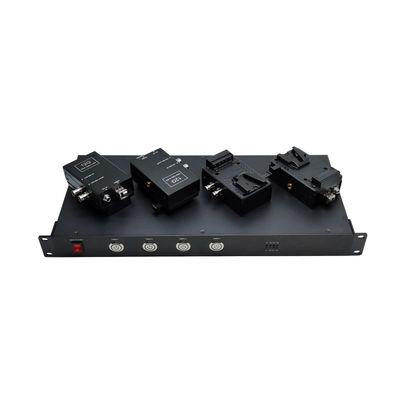

4 в 1 EFP 12G-SDI Видео в камеру Система передачи волоконно-оптической связи с 4pcs передатчиком и 1pc стойкой CCU

1. 1 канал 12G-SDI видео с прохождением через оптическое волокно

2Каждый SDI канал включает в себя 1-канальный аудио встроенный

3. Вход SDI/выход LC-волокна/схема SDI Loop

4Автоматическое выравнивание кабеля для обеспечения целостности сигнала

5Поддерживает 12G / 6G / 3G / HD / SD

6. Совместим с DVB-ASI и AES10 (MADI)

7. Интегрированные блокировки реклока до скорости SMPTE 11,88 Гбит/с,50,94 Гбит/с,20,97 Гбит/с,1.485 Гбит/с или разделить на 1,001 подскорости и 270 Мбит/с

8Прямо совместима с камерами 12G/6G/3G-SDI

9Протяженность передачи не менее 10 км, до 40 км

10. Входная мощность DC14.6V

11. Поддерживает горячую замену и горячую подключение

12. Полноцифровая бескомпрессионная передача уровня вещания

13Супер оптический динамический диапазон и свободный от регулировки перед использованием

14Технология WDM/CWDM/DWDM на оптических волокон

15. Поддержка HDTV 4K*2K ((3840*2160@60Hz),1080P,1080I,720P

Спецификация

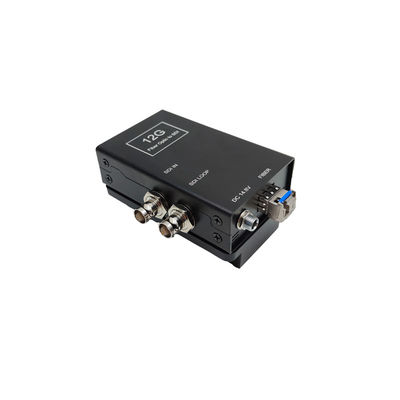

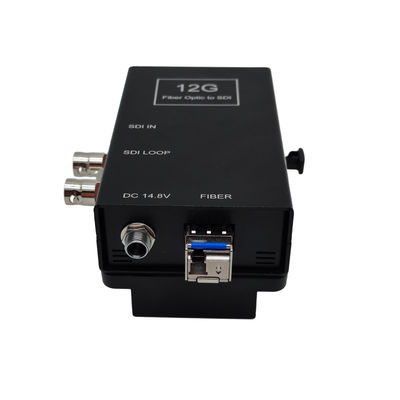

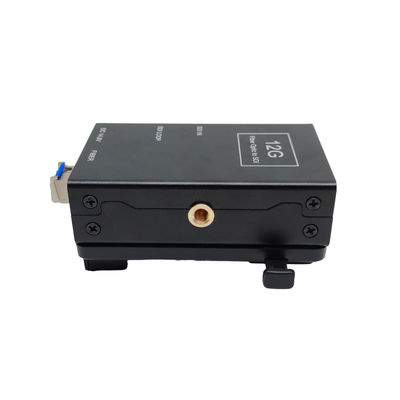

Фотографии

Применение

Трансляция видео

Высококачественное HD-SDI видеонаблюдение при эксплуатации транспорта (ITS)

Высокое качество изображений МЕТРО Безопасность

Система авиационного наблюдения

Проникновение в периметр нефти и газа

Обнаружение военных приложений сетей предпосылок

Диаграмма соединения

Напоминание

1Рекомендуется использовать короткую оптическую волоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.

2. Сигнал оптоволоконного преобразователя может быть выпущен на усилителя мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.

Устранение неисправностей индикатора

1: показатель мощности является ненормальным (POWER)

Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания

Не тесно или не свободное устройство

2Индикатор волокон ненормален (FIBER)

Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен

Проверьте, если оптическое волокно слишком ослаблено

3: Видеоиндикатор ненормальный (ВИДЕО)

Ответ:Проверьте источник сигнала.

Заменить видеокабель

4: показатель данных является ненормальным (ДАННЫЕ)

Ответ:Проверьте COM-порт, является ли скорость передачи последовательна

Проверьте, если кабель серийного порта подключен назад

Внимание!

Защита от молнии, статическое электричество и заземление:

Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.

Волокна и оптические компоненты:

Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.

Оборудование и установка:

1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.

2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.

Упаковка и перевозка
