12G SDI Цифровая трансляция видео через одномодный оптоволокно, RS485 Данные/Счет

• Поддержка ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD); совместима с DVB-ASI и AES10 (MADI)

• Как передатчик, так и приемник имеют функции восстановления часов; реставратор часов может уменьшить высокочастотный джитр и полностью регенерировать данные с чистыми часами с низким джитром.

• Реставратор часов блокируется до 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или 1,001 частотного разделения и скорости SMPTE 270 Мбит/с

• Входный сигнал имеет функцию автоматического выравнивания кабеля (EQ), выход имеет функцию привода (CD)

• Поддержка оптического модуля SFP plug and play, который может заменить оптический модуль, соответствующий различным расстояниям или интерфейсам в соответствии с фактическими требованиями к месту строительства

• Поддержка однорежима одноволоконного/двойноговолоконного расстояния передачи 10 км (по умолчанию)

• Дисплей света состояния поддержки

• Поддержка питания устройства USB

• Подключение и отключение, без отладки

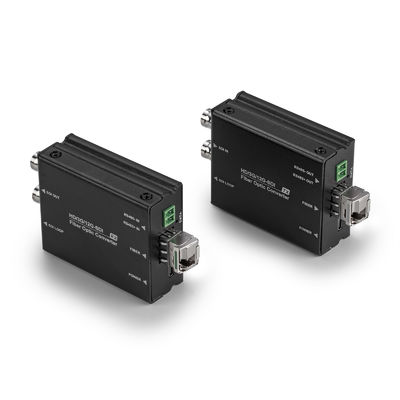

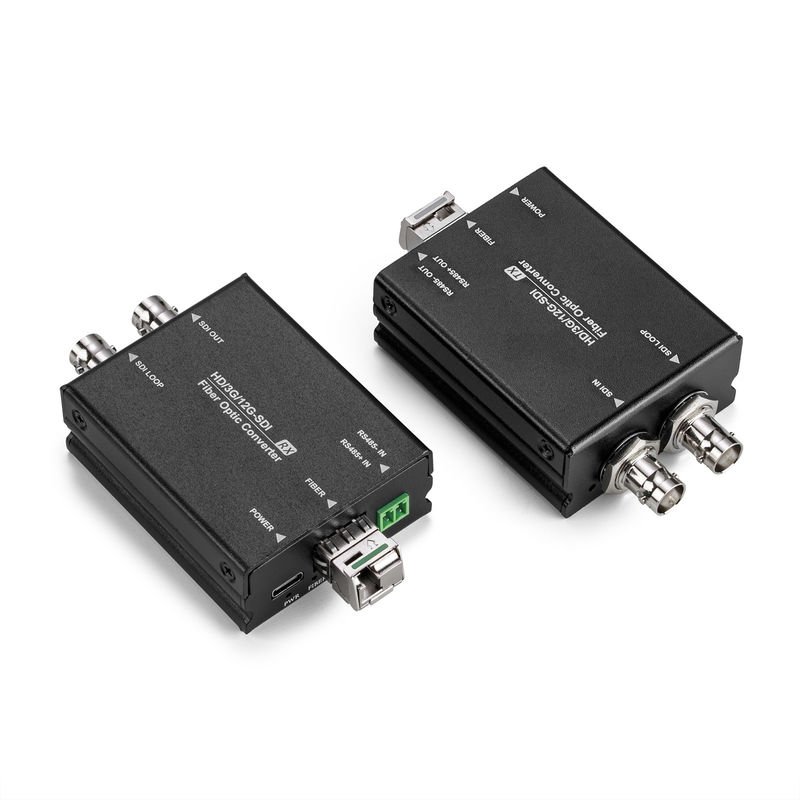

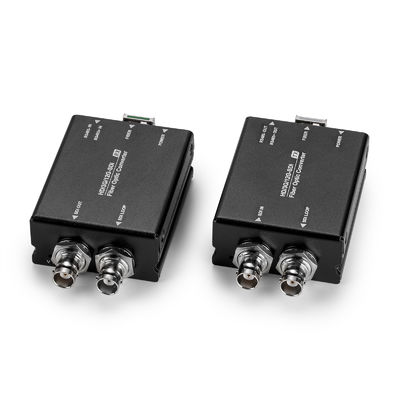

Фотографии

Спецификация

Применение

1. SMPTE совместим с серийным цифровым интерфейсом

2. UHDTV/4K/8K/HDTV/SDTV видео

3. IP медиа шлюз

4Цифровая видеообработка и монтаж

Диаграмма соединения

Напоминание

1Рекомендуется использовать короткую оптическую волоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.

2. Сигнал оптоволоконного преобразователя может быть выпущен на усилителя мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.

Устранение неисправностей индикатора

1: показатель мощности является ненормальным (POWER)

Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания

Не тесно или не свободное устройство

2Индикатор волокон ненормален (FIBER)

Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен

Проверьте, если оптическое волокно слишком ослаблено

3: Видеоиндикатор ненормальный (ВИДЕО)

Ответ:Проверьте источник сигнала.

Заменить видеокабель

4: показатель данных является ненормальным (ДАННЫЕ)

Ответ:Проверьте COM-порт, является ли скорость передачи последовательна

Проверьте, если кабель серийного порта подключен назад

Внимание!

Защита от молнии, статическое электричество и заземление:

Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.

Волокна и оптические компоненты:

Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.

Оборудование и установка:

1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.

2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.

Упаковка и перевозка
