Многофункциональный 12G SDI Fiber Converter с выходом петли, Tally, RS232/485 Data, 3.5 Audio
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 12G SDI видео оптоволоконный конвертер | Коннектор из волокон: | LC |
|---|---|---|---|
| Тип волокна: | Одноволоконный одномодовый | Длина волны: | 1270/1330/1470/1490 нм |
| Пакет: | Netural | Гарантия: | 3 года |
Многофункциональный 12G SDI Fiber Converter с выходом петли, Tally, RS232/485 Data, 3.5 Audio
Обзор
12G-SDI uHD многофункциональный оптоволоконный преобразователь разработан нашей компанией, с независимыми правами интеллектуальной собственности, поглощая преимущества аналогичных продуктов в стране и за рубежом,в сочетании с фактическим спросом на рынкеЧерез одноядерное оптическое волокно можно передаватьодноканальный двунаправленный видеосигнал 12G-SDI и двунаправленный 3,5 стерео аудио и двунаправленный RS232/485/422 серийный порт данных / двунаправленный сигнал сбора данных с технологией CWDM, без задержки, без сжатия, высококачественное расширение сигнала на 10 км.
12G-SDI uHD многофункциональный оптоволоконный преобразователь его оптический модуль и основная схема являются импортными компонентами, стабильность производительности, оборудование принимает дизайн интегрированной схемы, лаконичный дизайн,имеет легкую установку и отладку, без обслуживания, промышленного класса широкий диапазон температуры, в то же время из-за использования оптического волокна в качестве средства передачи, так что производительность отличная, высокая температура,устойчивость к холоду, может эффективно предотвратить сильные помехи излучения электромагнитных волн, удар молнии и перенапряжение мощности, качество связи стабильно и надежно.
Особенности
1. Поддержка 1 канала двунаправленной 12G-SDI видео передачи, передатчик имеет видео петлю обратно совместного использования HD аудио и видео функции
2Поддержка видео ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD), совместимая с DVB-ASI и AES10 (MADI)
3Как передатчик, так и приемник имеют функцию восстановления часов.
4Входный сигнал имеет функцию автоматического выравнивания кабеля (EQ), выходный - функцию привода (CD)
5Поддержка одноканальной двунаправленной 3.5 стерео аудио независимой передачи
6Поддержка прозрачной передачи данных по серийным портам RS232/485/422
7Поддерживает одноканальный двунаправленный сигнал.
8. однорежимное расстояние передачи 10 км
9. Подключается и воспроизводится, без отладки

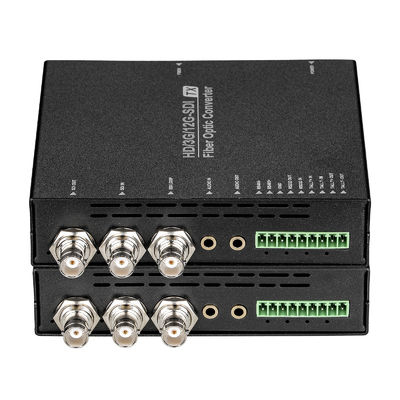

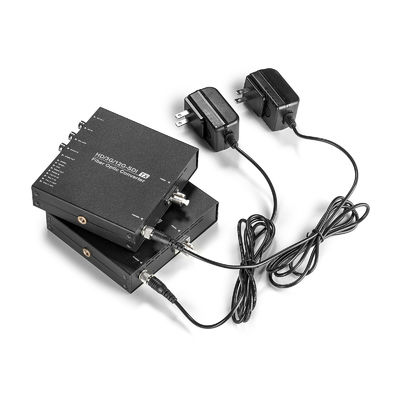

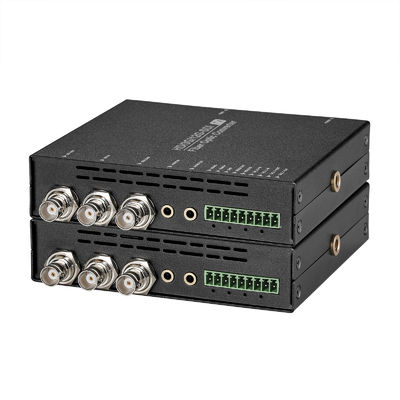

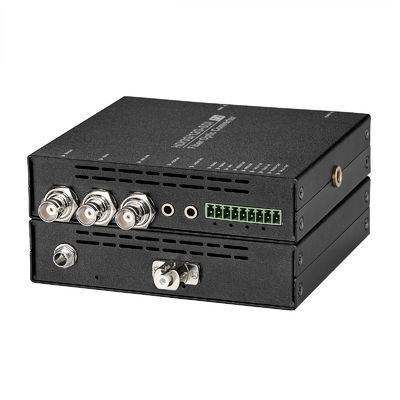

Фотографии
Спецификация
| Волокна параметр | |
| Длина волны | 1270/1330/1470/1490 нм |
| Тип волокна | 9/125um однорежимный |
| Мощность передатчика | 0~-3dB |
| Чувствительность приемника | > 10 дБ |
| Коннектор из волокон | LC |
| Параметр оптического модуля | Одноволоконное одномодное 10 км |
| Видео параметр | |
| Стандарт протокола | SMPTE ST-2082 |
| Степень SMPTE | 270 Мбит/с,10,48 Гбит/с,20,97 Гбит/с,50,94 Гбит/с, 11,88 Гбит/с |
|
Стандарт поддержки (цифровой формат видео) |
SMPIE 259M SD-SDI 480i,576i |
| SMPIE 344M ED-SDI 480P, 576P | |
| SMPIE 292M HD-SDI 720P, 1080i | |
| SMPIE 424M 3G-SDI 1080P60Hz | |
| SMPIE ST-2081 6G-SDI 2160P30Hz | |
| SMPIE ST-2082 12G-SDI 2160P60Hz | |
|
Расстояние передачи кабеля в режиме EQ |
11.88 Гбит / с на 75 м |
| 5.94 Гбит / с на 120 м | |
| 2.97 Гбит / с на 200 м. | |
| 1.485 Гбит / с на 300 м | |
| 270 Мбит / с на 600 м | |
| Амплитуда сигнала | 800 мВ±10% |
| Импеданс | 75Ω |
| Коннектор | BNC соответствует стандарту IEC 169-8 |
| Аудио параметр | |
| Отбор пробчастота | 48 тысяч. |
| Глубина отбора проб | 24 бита |
| Динамическая пропускная способность | 96 дБ |
| Общее гармоническое искажение (THD) | - 88 дБ. |
| Соотношение сигнала к шуму (SNR) | 96 дБ |
| Импеданс аудио входа/выхода | 600Ω |
| Уровень сигнала | VPP 3,5 В |
| Физические интерфейс | 3.5 мм стерео-аудиоконтакт |
| Тип сигнала | Стерео аудио |
| Dатапараметр | |
| Стандартный | Соответствие стандарту ОВОС RS-232, RS-485, RS-422 |
| Физический интерфейс | Промышленный терминал/3,81 мм |
| Ставка Baud | 50 bps до 115200 kbps (поддержка нестандартных baud-скоростей) |
| RS232 | 3-проводная ((RXD,TXD,GND), полный дуплекс, точка-точка связь |
| RS485 | 2-проводная (A, B), полудуплексная, указывает на коммуникацию между несколькими хозяевами и рабами |
| RS422 | Четыре провода, полный дуплекс |
| Схема RS485параметр | |
| RS-485 сопротивление тяги/сопротивление тяги вниз | 40,7 кΩ,40,7 кΩ |
| Терминальное сопротивление RS-485 | N/A,120 Ω и 120 kΩ |
| Сигнал подсчетапараметр | |
| Тип уровня | TTL ((5V) /LVTTL ((3.3V) |
| Диапазон уровня ввода | 3.3V~12V |
| Параметр уровня выхода | 0V или 3,3V |
| Состояние по умолчанию | Выходное напряжение без напряжения (0V) |
| Физический интерфейс | Промышленный терминал / 3,81 мм |
| Механическиепараметр | |
| Металл из оболочки | Сплав алюминия |
| Размер продукта | 116*128*30 мм |
| Способ установки | Тип рабочего стола |
| Пакет | |
| Материал | Крафтная бумага |
| Экология | |
| Рабочая температура | -20°C ~+75°C |
| Температура хранения | -40°C ~+85°C |
| Относительная влажность | от 5 до 95% (неконденсирующий) |
| MTBF | > 10,0000 часов |
Применение
1. SMPTE совместим с серийным цифровым интерфейсом
2. UHDTV/4K/8K/HDTV/SDTV видео
3. IP медиа шлюз
4Цифровая видеообработка и монтаж
Диаграмма соединения
Напоминание
1Рекомендуется использовать короткую оптическую волоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.
2. Сигнал оптоволоконного преобразователя может быть выпущен на усилителя мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.
Устранение неисправностей индикатора
1: показатель мощности является ненормальным (POWER)
Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания
Не тесно или не свободное устройство
2Индикатор волокон ненормален (FIBER)
Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен
Проверьте, если оптическое волокно слишком ослаблено
3: Видеоиндикатор ненормальный (ВИДЕО)
Ответ:Проверьте источник сигнала.
Заменить видеокабель
4: показатель данных является ненормальным (ДАННЫЕ)
Ответ:Проверьте COM-порт, является ли скорость передачи последовательна
Проверьте, если кабель серийного порта подключен назад
Внимание!
Защита от молнии, статическое электричество и заземление:
Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.
Волокна и оптические компоненты:
Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.
Оборудование и установка:
1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.
2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.
