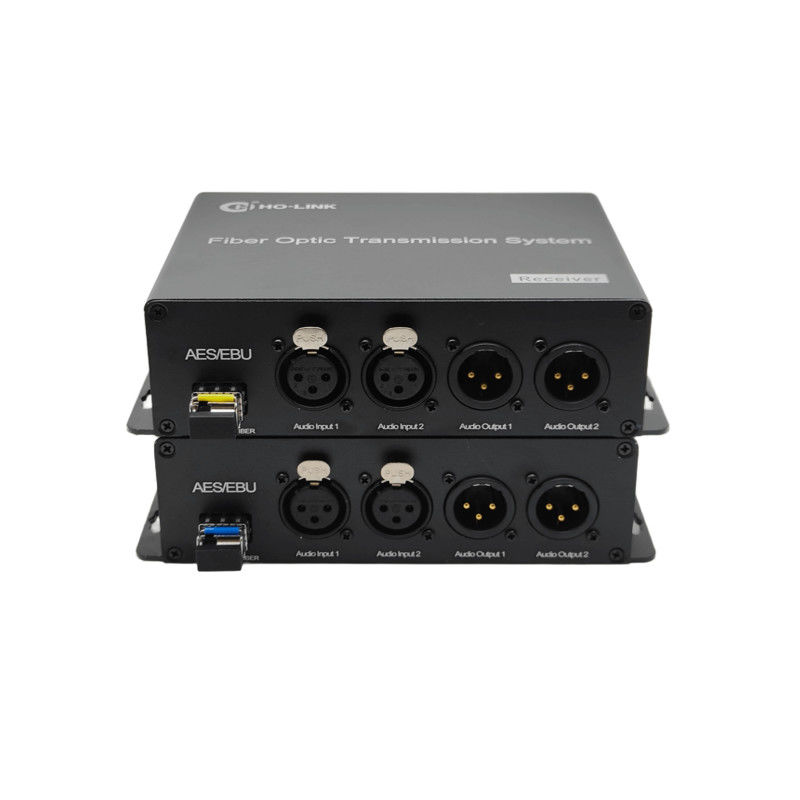

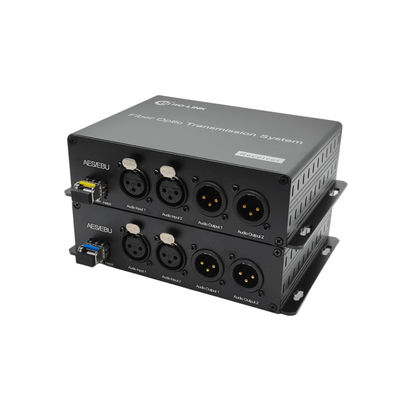

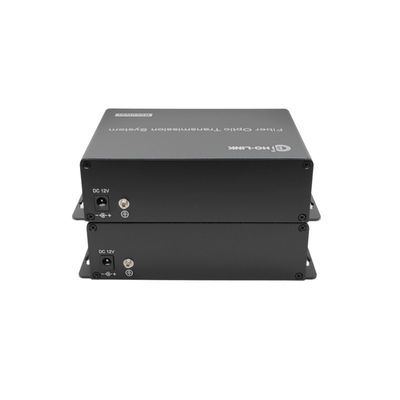

2-канальный двунаправленный AES/EBU сбалансированный цифровой аудиоволоконный конвертер
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | XLR аудио-волоконно-оптический преобразователь | Коннектор из волокон: | FC (SC, ST, LC необязательно) |
|---|---|---|---|
| Тип волокна: | Одноволоконный одномодовый | Длина волны: | 1310nm&1470nm~1610nm ((выбор основан на функции устройства) |
| Пакет: | Netural | Гарантия: | 3 года |
2-канальный двунаправленный AES/EBU сбалансированный цифровой аудиоволоконный конвертер
Обзор
AES/EBU Audio Fiber Optic Converter - это профессиональное оборудование для передачи аудио, разработанное нашей компанией с независимыми правами интеллектуальной собственности.Поглощение преимуществ аналогичных продуктов на внутреннем и зарубежном рынках, и в сочетании с фактической ситуацией на рынке, мы запустили 3-прикольный XLR серийный цифровой стерео аудио волоконно-оптический преобразователь.
Он кодирует и передает аудиоданные в соответствии со стандартами AES3, IEC60958, S/PDIF или EIAJCP1201.и передачи на большие расстояния, до 20 км по одномодному волокну.
Чтобы удовлетворить спрос на рынке, с помощью технологии CWDM для достижения многоканальной, многосервисной передачи сигнала.,закрытие контакта, и другие функции в соответствии с различными сценариями применения.
Дизайн пластинки с подключением и поддержка шасси 4U, удобный для пользователей для управления и обслуживания в унифицированном порядке.
Разнообразие оптических портов поддерживает оптические модули 1x9 и оптический модуль SFP ((проектирование плагин-оптического модуля может заменить оптический модуль в соответствии с фактическими потребностями объекта,и он прост в эксплуатации, подключайте и играйте).
Эта серия изделий уже давно используется в коммерческих целях.Практика доказала, что производительность этого продукта стабильна, проста в установке, легко обслуживается,и пригоден для крупномасштабной коммерческой эксплуатации.
Особенности
1. Поддержка стандартов AES3, IEC60958, S/PDIF, EIAJCP1201.
2. Поддерживает 16-разрядный, 18-разрядный, 20-разрядный или 24-разрядный ввод/вывод данных.
3. Поддерживает диапазон частоты выборки от 28 кГц до 192 кГц.
4. Мастер-режим, поддержка соотношения мастер-часы/выборки: 64x выборка, 96x выборка, 128x выборка, 192x выборка, 256x выборка, 384x выборка, 512x выборка, 768x выборка,1024x частота выборки.
5Максимальная восстановленная частота часов составляет 49,152 МГц.
6Высокая терпимость к вводу.
7Поддержка системы восстановления часов с ультра-низким джиттером с автоматической обработкой и масштабированием джиттера.
8Совместимое одномодное и многомодное, многомодное расстояние передачи составляет 1 км, одномодное расстояние передачи - 20 км, поддержка настраиваемого дальнего расстояния 100 км.
9. светодиодный индикатор состояния для мониторинга рабочего состояния устройства.
10Подключается и играет, не требуется настройки.
11Устройства используются парами, обратите внимание, что устройства различают передатчики и приемники.
Фотографии
Спецификация
| Параметр волокна | |
| Длина волны | 1310 нм и 1470 нм ~ 1610 нм (выбирается в зависимости от функции устройства) |
| Мощность передатчика | -3 ~ -7 дБ |
| Чувствительность приемника | > 24 дБ |
| Коннектор из волокон | FC (SC, ST, LC необязательно) |
| Параметр звука | |
| Динамическая пропускная способность | 140 дБ |
| Общее гармоническое искажение (THD) | -120 дБ |
| Частота отбора проб | 192 кГц |
| Импеданс аудио входа / выхода | 110Ω |
| Максимальное звуковое входное/выходное напряжение | 2 ~ 7 В |
| Аудиофизический интерфейс | Женский разъединитель XLR (передатчик) |
| Мужской разъем XLR (приемник) | |
| Рабочий параметр | |
| Рабочая температура | -20 до 70°C |
| Температура хранения | -40 до 85°C |
| Относительная влажность | от 5 до 95% (неконденсирующий) |
| Продолжительность жизни | >100000 часов |
| Параметр мощности | |
| Тип рабочего стола | DC 12V1A |
| Физический интерфейс | 5.5*2,5 мм (DC5525) |
| Рассеивание энергии | < 2W |
| Тип, устанавливаемый на стойке | AC 110 ~ 240V 50/60Hz |
| Физический интерфейс | 3-колючая основа |
| Защита от перегрузки | Поддержка |
Применение
1. SMPTE совместим с серийным цифровым интерфейсом
2. UHDTV/4K/8K/HDTV/SDTV видео
3. IP медиа шлюз
4Цифровая видеообработка и монтаж
Диаграмма соединения
Напоминание
1Рекомендуется использовать короткую оптическую волоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.
2. Сигнал оптоволоконного преобразователя может быть выпущен на усилителя мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.
Устранение неисправностей индикатора
1: показатель мощности является ненормальным (POWER)
Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания
Не тесно или не свободное устройство
2Индикатор волокон ненормален (FIBER)
Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен
Проверьте, если оптическое волокно слишком ослаблено
3: Видеоиндикатор ненормальный (ВИДЕО)
Ответ:Проверьте источник сигнала.
Заменить видеокабель
4: показатель данных является ненормальным (ДАННЫЕ)
Ответ:Проверьте COM-порт, является ли скорость передачи последовательна
Проверьте, если кабель серийного порта подключен назад
Внимание!
Защита от молнии, статическое электричество и заземление:
Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.
Волокна и оптические компоненты:
Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.
Оборудование и установка:
1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.
2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.
