TV-камера на OB Van через 12G SDI Fiber multiplexer преобразователь в EFP
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Система управления камерой EFP | Коннектор из волокон: | SMPTE 3K.93C.Y |
|---|---|---|---|
| Тип волокна: | Одноволоконный одномодовый | Длина волны: | 1270/1330/1470/1490 нм |
| Пакет: | Netural | Гарантия: | 3 года |

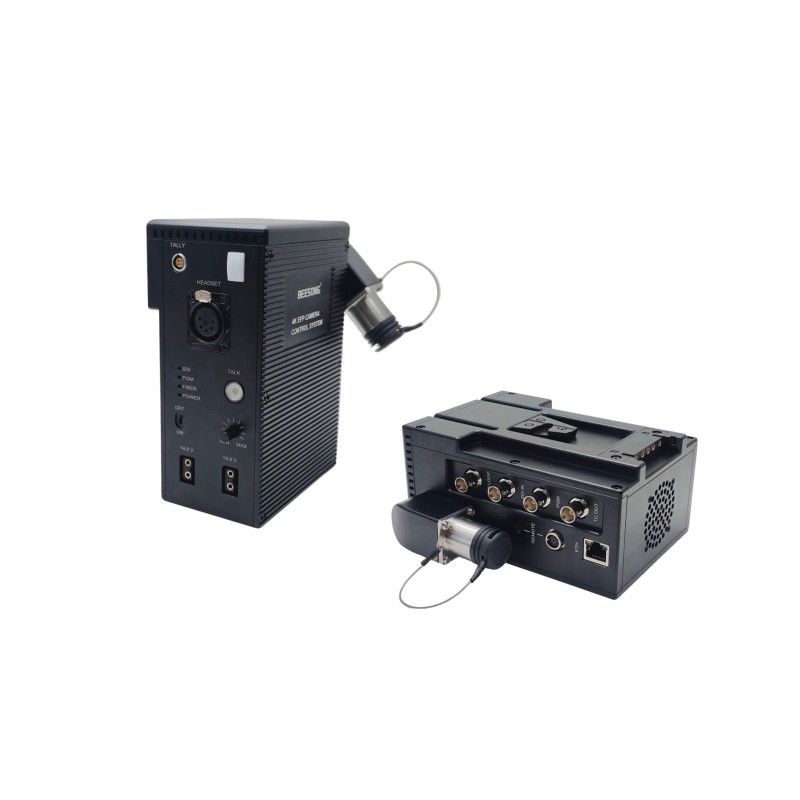

TV-камера на OB Van через 12G SDI Fiber multiplexer преобразователь в EFP
Обзор
BEESONG 4K видеокамера ((ENG) 12G EFP оптоволоконный преобразовательразработан нашей компанией, с независимыми правами интеллектуальной собственности, поглощая преимущества аналогичных продуктов в стране и за рубежом, в сочетании с фактическим спросом на рынке,Мы спроектировали эту 4K камеру ((ENG) 12G EFP оптоволоконный преобразователь.

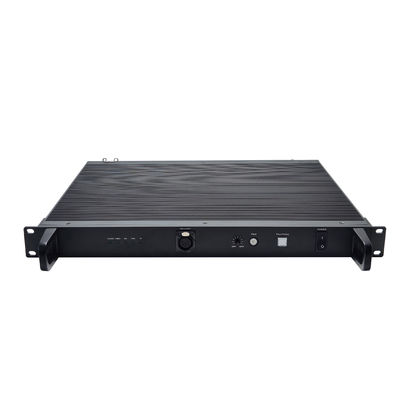

Многие телевизионные станции и режиссеры нуждаются в студийных камерах, которые очень дороги, и высокая стоимость делает их недоступными для многих людей.BS-3K2T (конвертер оптического волокна для камеры) и BS-3K1U (устройство управления CCU) помогли людям решить проблему высокой стоимости платы.
4K видеокамера ((ENG) 12G EFP оптоволоконный преобразовательсодержит 1 канал переднего 12g sdi видео с локальным выходом, 1 канал обратного PGM, 1 канал Genlock/BB/TC, 1 канал 8 Pin REMOTE, 1 канал 5Pin XLR интеркома, 1 канал выхода счетов,1 канал 1000 м эфир, и принимаетSMPTE 3K.93Cоптический порт, специальные оптико-электрические гибридные оптические кабели поддерживают подачу энергии на большие расстояния и передачу сигнала.
Внешние видеокамеры ENG делают замену студийных камер реальностью.Независимо от того, для съемки на открытом воздухе или для производства шоу в студии., повышение эффективности использования камеры.
Функция
1 канал вперёд 12 G SDI видео с локальной петлей
1 канал обратный PGM
1 канал Genlock
1 канал 1000 м Ethernet
1 канал 8PIN REMOTE
1 канал 4Pin XLR интерком
1 канал Tally выход
SMPTE 3K93C соединитель волокна
Технические характеристики
| Выходная мощность | Тип: 50 Вт Vтип: 50 Вт |
| Температура хранения | -40°C ~+85°C |
| Коннектор из волокон | 3K.93C EDW |
| Адаптер питания | DC14.8В |
| Размеры | 105*74*158 мм |
| Расстояние передачи | 300 метров. |
| Рабочая температура | -20°C ~+75°C |
| Чистая масса | 1.35 кг. |

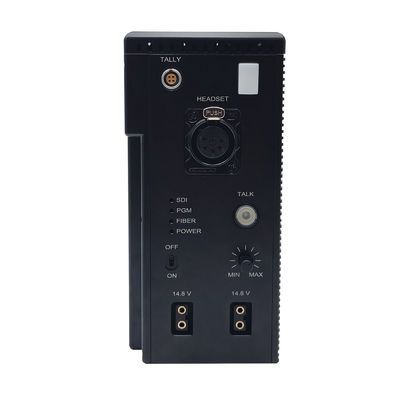

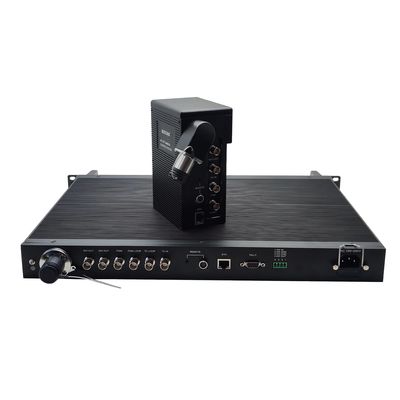

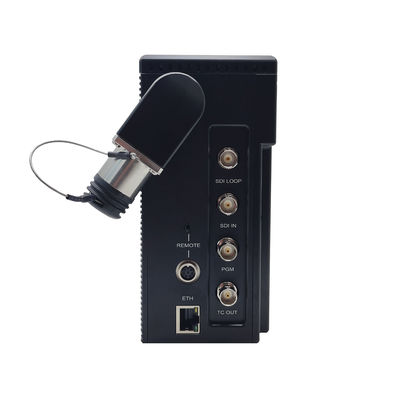

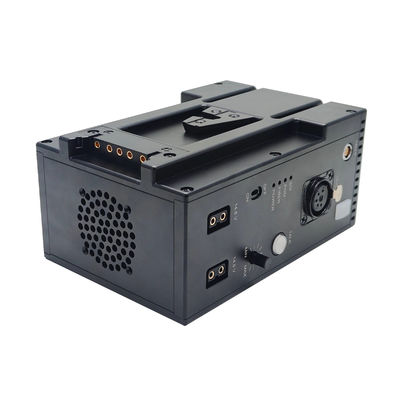

Фотографии
Применение
1. SMPTE совместим с серийным цифровым интерфейсом
2. UHDTV/4K/8K/HDTV/SDTV видео
3. IP медиа шлюз
4Цифровая видеообработка и монтаж
Диаграмма соединения
Напоминание
1Рекомендуется использовать короткую оптическую волоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.
2. Сигнал оптоволоконного преобразователя может быть выпущен на усилителя мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.
Устранение неисправностей индикатора
1: показатель мощности является ненормальным (POWER)
Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания
Не тесно или не свободное устройство
2Индикатор волокон ненормален (FIBER)
Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен
Проверьте, если оптическое волокно слишком ослаблено
3: Видеоиндикатор ненормальный (ВИДЕО)
Ответ:Проверьте источник сигнала.
Заменить видеокабель
4: показатель данных является ненормальным (ДАННЫЕ)
Ответ:Проверьте COM-порт, является ли скорость передачи последовательна
Проверьте, если кабель серийного порта подключен назад
Внимание!
Защита от молнии, статическое электричество и заземление:
Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.
Волокна и оптические компоненты:
Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.
Оборудование и установка:
1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.
2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.
Упаковка и перевозка
