Модуль оптического кабеля SFP+ 12G Video SDI с возможностью горячей замены и оптоволоконным разъемом LC

• Скорость передачи данных до 12,5 Гбит/с

• Соответствует SFP+ MSA, SFF 8431 Rev 4.1

• Соответствует Digital Diagnostic SFF-8472

• Неохлаждаемый CWDM DFB лазерный передатчик и высокочувствительный PIN PD приемник

• Один источник питания +3,3 В

• Передача до 10 км по одномодовому волокну 9/125 μм

• Один разъем LC

• Очень низкий джиттер

• Очень низкие электромагнитные помехи и отличная защита от электростатического разряда

• Низкое энергопотребление

• Соответствует RoHS

•

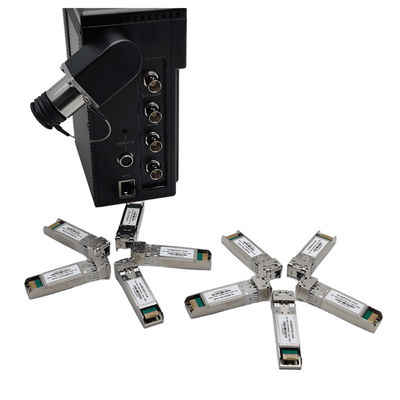

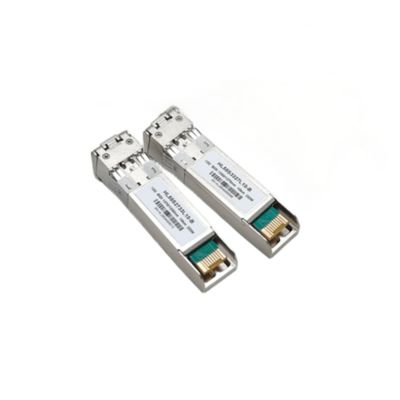

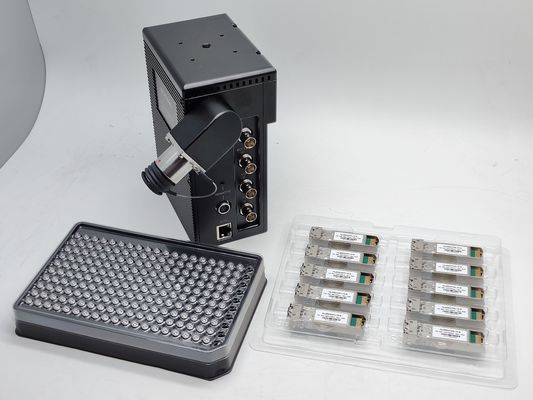

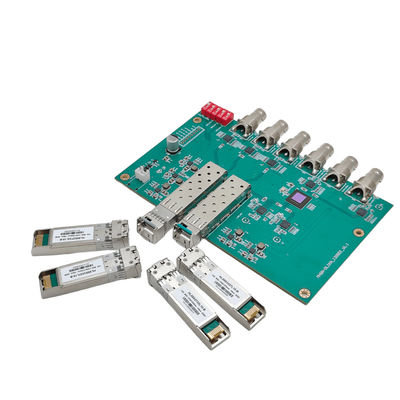

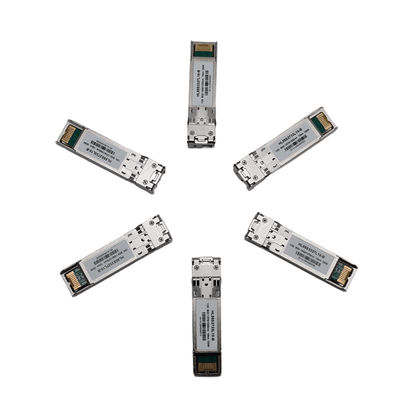

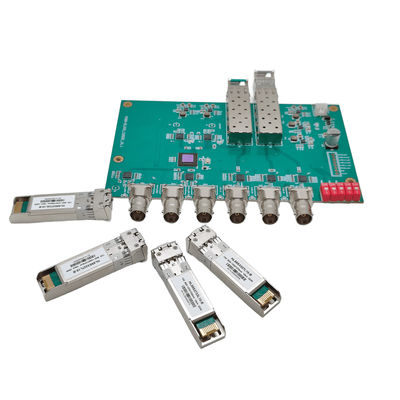

Изображения

Применение

1. SMPTE совместим с последовательным цифровым интерфейсом

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP медиа-шлюз

4. Обработка и редактирование цифрового видео

Напоминание

1. Рекомендуется использовать короткую линию оптического волокна в первый раз, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния.

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник звука усилителя мощности не может быть выведен на оптоволоконный преобразователь, в противном случае оборудование будет повреждено.

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ:Проверьте, соответствует ли адаптер питания требованиям оборудования или адаптер питания неисправен.

Неплотно или ослаблено ли гнездо.

2: Индикатор волокна неисправен (FIBER)

Ответ:Проверьте, не ослаблен ли интерфейс оптического волокна и не подключен ли он.

Проверьте, не слишком ли ослаблено оптическое волокно.

3: Индикатор видео неисправен (VIDEO)

Ответ:Проверьте источник сигнала.

Замените видеокабель.

4: Индикатор данных неисправен (DATA)

Ответ:Проверьте COM-порт, соответствует ли скорость передачи данных.

Проверьте, не подключен ли кабель последовательного порта наоборот.

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать влияние заземления от молнии и меры предосторожности. Сильное статическое электричество повредит оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить питание оптического преобразователя.

Волокно и оптические компоненты:

Будьте осторожны при подключении оптического волокна, так как оптические компоненты оптического преобразователя очень хрупкие, и вам следует избегать повреждения оптических компонентов. Следует отметить, что источник света, производимый оптическими компонентами оптического преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптического преобразователя. Если вам необходимо обнаружить оптическую мощность оптического преобразователя, используйте измеритель оптической мощности.

Оборудование и процедуры установки:

1. Установка оптического волокна: Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что линия оптического волокна соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на корпусе оборудования.
