5CH 12G SDI видео с сетью через ST-волоконную передачу

Функции

Технические характеристики

1. Поддерживает ST-2082-1 ​​(12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD);
совместим с DVB-ASI и AES10 (MADI);
2. Функция восстановления часов; (восстановитель тактового сигнала ослабляет высокочастотный джиттер и использует чистые тактовые сигналы с низким джиттером для полного восстановления данных);
3. Восстановитель тактовой частоты заблокирован на скорости 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,4 85 Гбит/с или дробной субскорости 1,001 и скорости SMPTE 270 Мбит/с;
4. Входной сигнал имеет функцию автоматического выравнивания кабеля (EQ), а выходной сигнал имеет функцию привода (CD);
5. Поддержка сменных оптических модулей SFP, которые можно заменять в соответствии с фактическими потребностями объекта и различными расстояниями или интерфейсами соответствующих оптических модулей; Поддержка одномодового одиночного волокна/двухволоконного расстояния передачи 10 км (по умолчанию);
6. Поддержка индикатора состояния;
7. Поддержка широкого напряжения питания 9-18 В, вилка с замком для предотвращения падения во время работы;
8. Подключи и работай, без отладки;

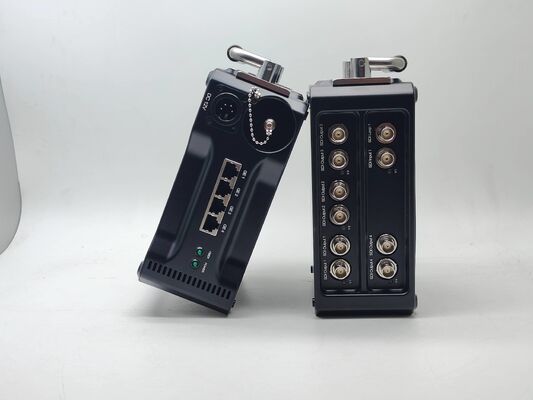

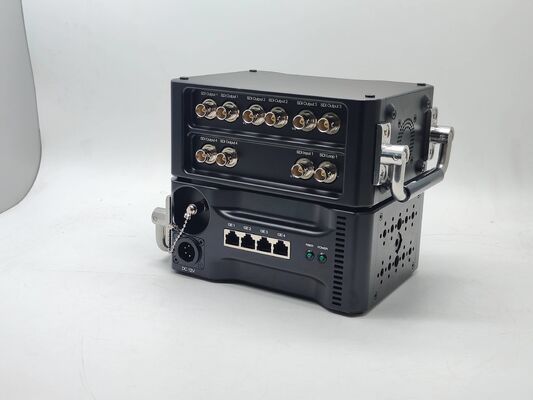

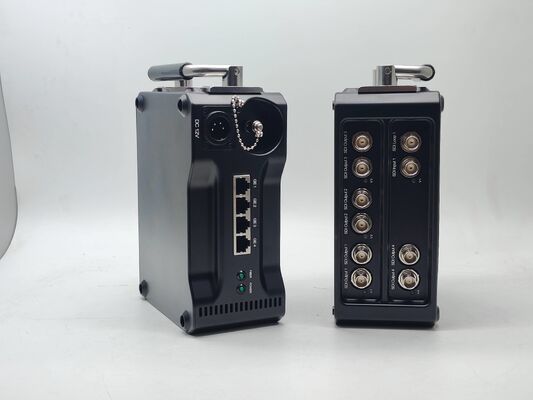

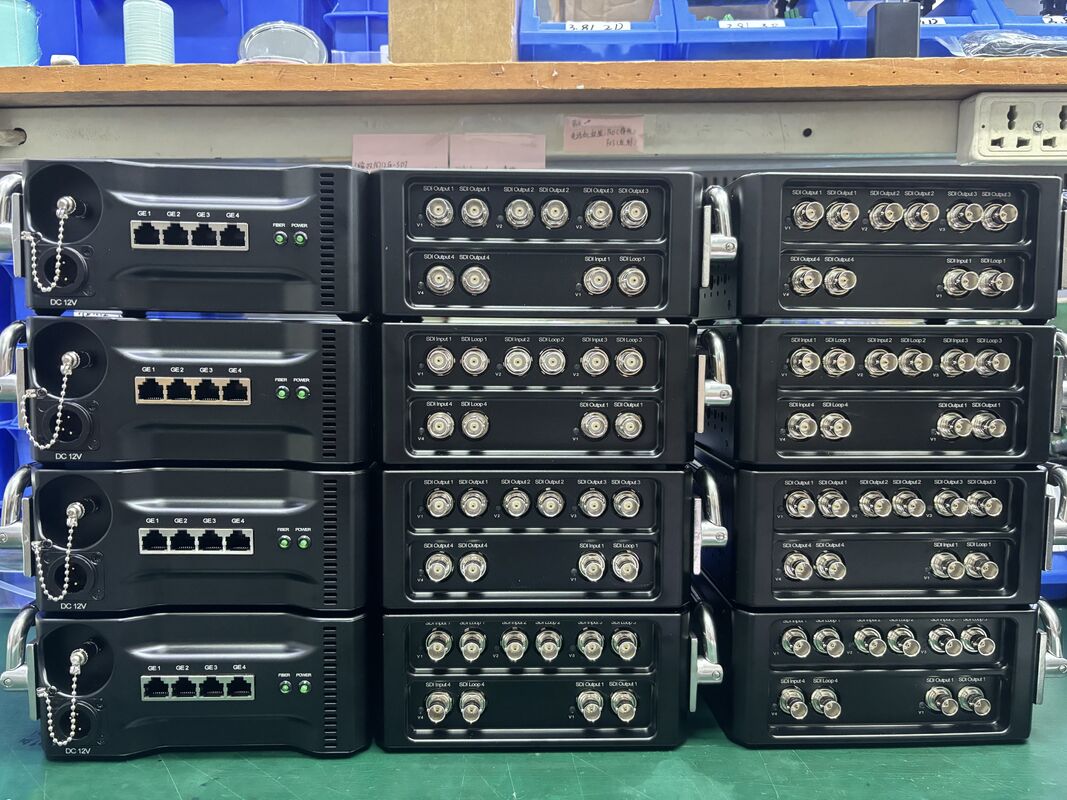

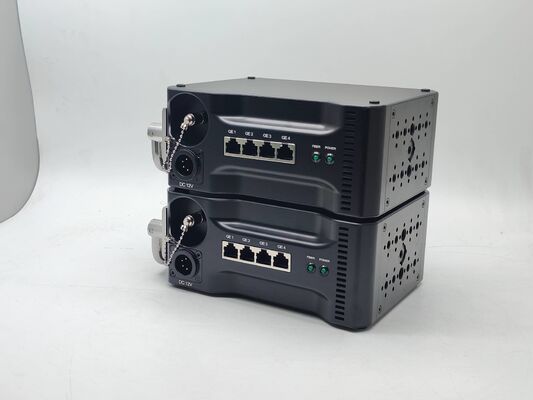

Картинки

Приложение

Вещательная передача видео

Высококачественный видеомониторинг HD-SDI в условиях дорожного движения (ITS)

Изображения высокого качества METRO Security

Авиационная система наблюдения

Нарушитель нефтегазового периметра

Схема подключения

Напоминание

1. Рекомендуется в первый раз использовать короткую оптоволоконную линию, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнить передачу на большие расстояния.

2. Сигнал оптоволоконного преобразователя может выводиться на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный преобразователь, в противном случае оборудование будет сожжено.

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER).

Отвечать:Проверьте, соответствует ли адаптер питания требованиям к оборудованию, или адаптер питания неисправен.

Не затянуто ли гнездо

2: Индикатор оптоволокна неисправен (FIBER).

Отвечать:Проверьте, не закреплен ли оптоволоконный интерфейс и не подключен ли он.

Проверьте, не слишком ли ослаблено оптическое волокно.

3: Индикатор видео неисправен (ВИДЕО)

Отвечать:Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных ненормальный (DATA)

Отвечать:Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, подключен ли кабель последовательного порта наоборот.

Внимание

Молниезащита, статическое электричество и заземление:

Рекомендуется при установке устройства учитывать воздействие заземления молнией и меры профилактики. Сильное статическое электричество повредит оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить источник питания оптического преобразователя.

Волоконные и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, поэтому следует избегать повреждения оптических компонентов. Следует отметить, что источник света, создаваемый оптическими компонентами оптического преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптического преобразователя. Если вам необходимо определить оптическую мощность оптического преобразователя, используйте измеритель оптической мощности.

Оборудование и порядок установки:

1. Установка оптоволокна. Аккуратно вставьте оптическое волокно в оптоволоконный интерфейс оптического терминала, убедившись, что оптоволоконная линия соответствует требованиям установки.

2. Установка оборудования: оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на шасси оборудования.
