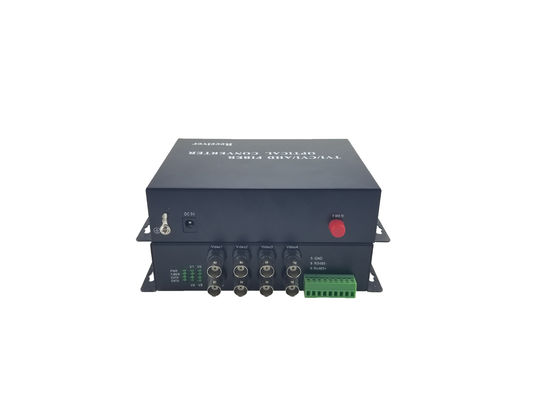

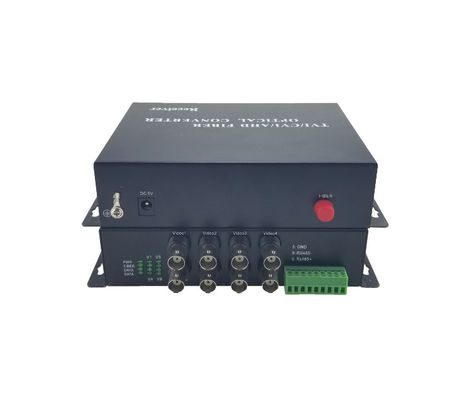

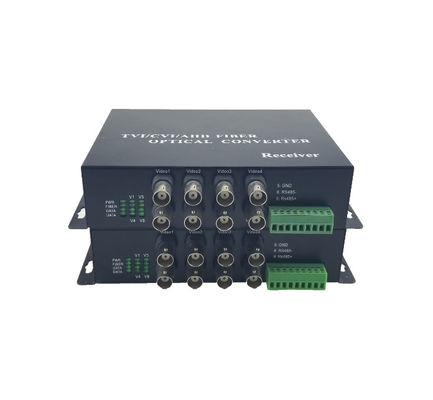

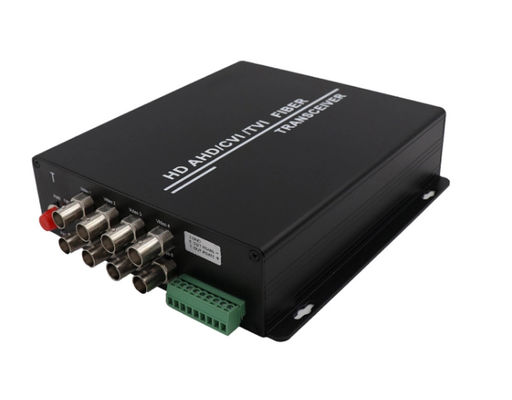

CCTV видеопередатчик full hd видео конвертер Поддержка SMPTE 259M с светодиодным индикатором
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Силовое питание: | DC5V | видео: | 720P,1080P |
|---|---|---|---|
| Расстояние: | 10 - 80 км (необязательно) | Уровень входного сигнала: | > 500mVp-p |
| самоприспособляемое равновесие кабеля: | Коаксиальный кабель 1080p:75-5 300м | Импеданс входа/выхода: | 75 Ω |
| Физический интерфейс: | 1-канальный BNC-коннектор | Длина волны: | Передатчик: T1310nm, R1550nm Приемник: T1550nm, R1310nm |
| Выделить: | Мультиплексор видеомагнитофона,преобразователь bnc в волокно |
||
4-канальный HD-CVI Video Over Converter новый модель CVI конвертер с 1xlooping TVI выход волоконно-оптический видео, CCTV видео
Описание продукта
Особенности
- Поддержка 16-канального SD/HD видео встроенного аудиосигнала через волокно
- SD,HD автоматическое обнаружение, поддерживаемая скорость передачи от 270M бит/с до 1,485G бит/с
- Расстояние передачи составляет от 0 км до 40 км через мультимодное волокно или одномодное волокно.
- Поддержка SMPTE 259M (1.485Gbps),SMPTE 259M (270Mbps) и DVB-ASI
- Поддержка функции подключения и отключения
- Указание состояния работы с помощью светодиода
|
Оптические волокна HD-SDI
|
|
| Модель/Название | ATD610-SDI-2T/R |
| Количество/вид | Единый режим, одноволокно |
| Расстояние передачи | 0m-20Km/40km/60KM необязательно |
| Коннектор из волокон | FC |
| Длина волны | 1310nm/1550nm |
| Передаваемая мощность | -10 дБм ~-3 дБм |
| Максимальная чувствительность приема | <-34 дБм |
| Тип сигнала | SD-SDI ((270Mbps) / HD-SDI ((1.485Gbps) |
| Поддерживаемый формат ввода |
SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz / 29.97Hz / 30Hz 720p @ 50Hz / 59.94Hz / 60Hz 1080i @ 50Hz / 59.94Hz / 60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/30Hz |
| Стандарт видео | SMPTE 292M и SMPTE 259M |
| Метод связи DATA | 1CH RS-485/Половина дуплекса/Промышленные терминалы |
| Силовое питание | 5 ~ 24DC |
| Потребление энергии | 3 ~ 5 Вт |
| Операционная температура | 0°C ~ 60°C / 32°F ~ 140°F |
| Температура хранения | -30°C ~ 70°C / -22°F ~ 158°F |
| Относительная влажность | 20~90% RH (неконденсация) |
| Размер | 176 х 146 х 30 мм / 6,97 х 6,75 х 1,18 дюйма |
| Взвесить | 900 г (Tx и Rx) |
| Уровень ввода-вывода электричества | 800mVp-p±10% |
| Входящий - выходящий Ом | 75 Ом |
| Цифровой аудио | 48 кГц |
| Цифровой аудиоканал AES | 16CH |
Спецификации
a, 1-16 HDCVI необязательно
b, светодиодный индикатор
c, Совместимая с 1280H/25f, 1280H/30f, 1280H/50f, 1280H/60f
d, передача в реальном времени
16 CH HDCVI по волоконному передатчику может одновременно передавать 16 каналов HDCVI по одному мультимодовому или одномодовому оптическому волокну.Для мгновенного мониторинга состояния системы предусмотрены светодиодные индикаторыУстройства доступны для установки как самостоятельно, так и на стойке, что подходит для различных рабочих условий.Передача в режиме реального времени без потерь и без сжатия.
Спецификации
видеоцифровой оптический преобразователь
1. 8-битное цифровое отображение видеосигнала
2Для камер видеонаблюдения.
3. OEM-сервис
16 Одноканальный режим передачи данных RS 422 Видеоцифровой оптический преобразователь для IP-наблюдения
- 8-битная или 10-битная цифровая кодировка и бескомпрессионная передача видео
- Прямая совместимость с системами видеонаблюдения NTSC, PAL и SECAM и поддержка RS-232, RS-422
- и протоколы передачи данных RS-485
- Указание состояния питания и других параметров, позволяющее контролировать состояние работы системы
- Поддержка без повреждения регенеративного ствола видео
- Постоянная входная оптическая мощность и большой динамический диапазон, без электрических или оптических регулировок.
- Специальный дизайн ASIC
- Промышленный класс рабочей температуры от 10 до 75, применяемый к различным рабочим условиям
- Функция горячего обмена
- Самостоятельный тип или тип карты, установленный в 19 дюймовом шасси с установкой на стойке 2U или 4U.
- Оптический интерфейс: FC, ST, SC (необязательно)
- Обширный интерфейс сигнала, например видео, данные, аудио, телефон, Ethernet, двоичный вход/выход и токбек
Спецификация
| Видео | Аудио | ||||||||
| Порт | 16 | Аудиоканал | FПродолжение звука | ||||||
| Видеоинтерфейс | BNC | Импеданс входа/выхода | 600Ω | ||||||
| Импеданс ввода/вывода видео | 75Ω | Входное/выходное напряжение | 2.0Vp-p ((max) | ||||||
| Входное/выходное напряжение видео | (типичный) 1,0 Вт-п/макс 1,5 Вт-п | Ответ на частоту | 10 - 20 Гц | ||||||
| Пропускная способность | 5-8 МГц | Ширина аудио-цифрового бита | 25-битный DVD | ||||||
| Дифференциальная прибыль | <1% (типично) | SNR | ≥ 80 дБ | ||||||
| Дифференциальная фаза | <00,6° | Нелинейный коэффициент искажения | 1% | ||||||
| SNR | ≥ 68 дБ | Тип интерфейса данных |
Промышленный стандарт порт интерфейса |
||||||
| Плитка полевая | <00,5% | ||||||||
| Данные | Изменение значения | ||||||||
| Физический разъем | контактный контакт феникса (ДАННЫЕ) | Физический разъем |
Промышленный стандарт порт соединителя |
||||||
| Коннектор данных | RS-485/422, RS232 | Выход сигнализации |
Поддерживать любой тип активных или выход пассивной сигнализации |
||||||
| Каналы передачи данных |
FВперед и назад многоканальные данные маршрута |
Интерфейс данных | Поддержка TTL RS-232/485/422 или выхода реле | ||||||
| Порт интерфейса | Промышленный стандартный порт интерфейса | ||||||||
| Ethernet | Экология | ||||||||
| Физический разъем | Cat5 RJ45 порт | Рабочая температура | -30 °C ~ +75 °C | ||||||
| 10/100M интерфейс |
Полный/полудуплекс, MDX Поддержка IEEE802.3 10/100База-Т стандарт Ethernet |
Температура хранения | -40 °C ~ +85 °C | ||||||
| Относительная влажность | 0~95% | ||||||||
| Телефон | Оптические | ||||||||
| Коннектор | Стандарт RJ11 | Тип волокна | ММ | СМ | СМ | СМ | |||
| Фонетическая полоса пропускания | 8 кГц | Бюджет | 20 дБм | 20 дБм | 22 дБм | 25 дБм | |||
| Извращение | < 1% | Расстояние передачи | 2 км | 20 км | 40 км | 60 км | |||
| Прочие | |||||||||
| Входное номинальное напряжение | AC220V/50Hz | ||||||||
| Электрическое питание | DC 5V/1A | ||||||||
| Сила | ≤ 5 Вт | ||||||||
| Коэффициент отбора проб | 15 МГц | ||||||||
| MTBF | ≥100 000 часов | ||||||||
Экран продукции
Конкурентное преимущество:
ХолинкHDCVI Видео оконченоПреобразователь волоконПринять продвинутый несжатый
HD composite video and high velocity digital optical transmission technologies which convert the HDCVI composite signals to optical signals to achieve long distance(as far as 80Km) transmission through fibers.
Фото фирмы
HDCVIСхема подключения к системе преобразователя волокон
