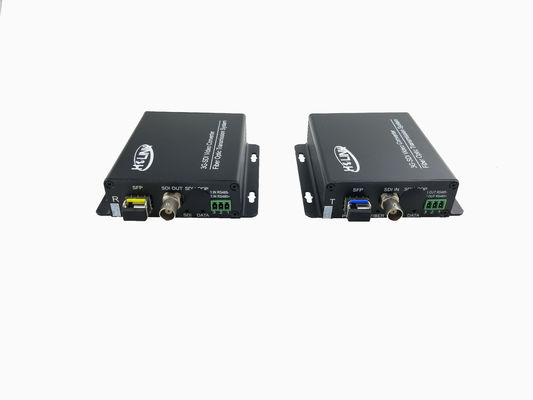

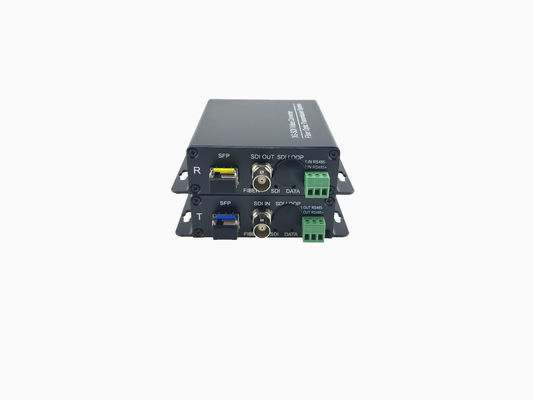

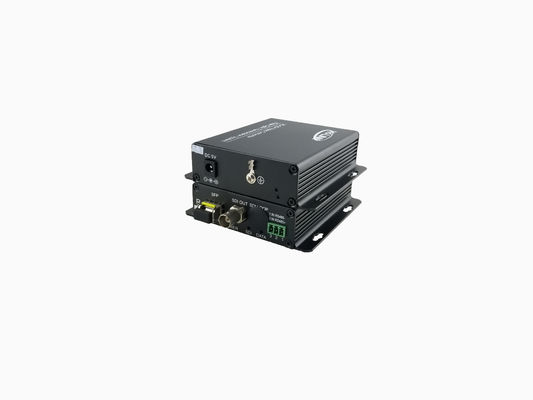

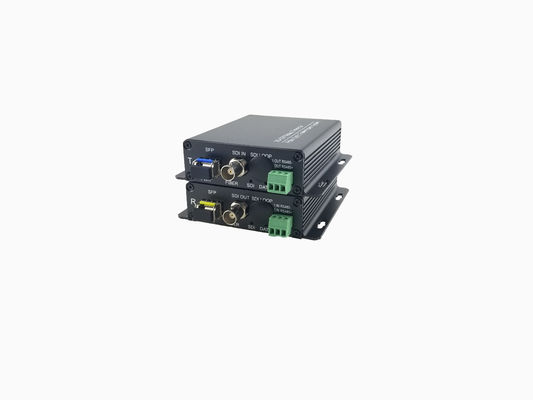

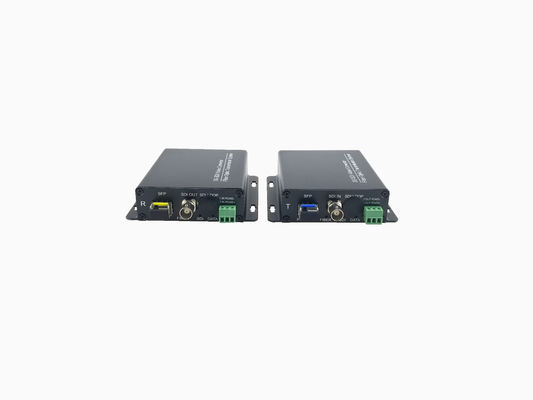

1080P/60Hz 3G-SDI на оптоволоконный преобразователь с RS485 данных на расширитель приемника, Поддержка SD/HD/3G-SDI вход и выход 20 км
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 3G SDI на волоконно-приемный приемник | Физический интерфейс: | BNC |
|---|---|---|---|
| Импеданс: | 75Ω | Расстояние передачи: | 0-20 км |
| тип интерфейса: | FC/SC/LC | Пропускная способность видео: | 45MHz |
| Расстояние волокна: | 20 км | цвет: | Черный |
| Материал: | Сплав алюминия | Ключевые слова: | SDI на преобразователь волокна |
3G SDI видео аудиосигнал на волоконный преобразователь через 1ch передатчик и приемник для камеры
Описание продукта
Проектирование системы Волоконно-оптический видеопередатчик и приемник
Серия SDI может передавать 1/2/4/8-каналы
SD-SDI/HD-SDI/3G-SDIвидео через одно ядро волокна.
Однорежимный или многорежимный
SD-SDI/HD-SDI/3G-SDIустройства предназначены для поддержки LC / PC оптического разъема
Мы предложим бесплатный патч кабель + адаптер для вашего запроса для SC / PC или ST / PC или FC / PC оптических
соединитель.
Диапазон расстояния передачи в соответствии с оптическим бюджетом.
Стандартный стандарт производителя - 20 км в одиночном режиме.
Особенности
•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну
•Максимальная скорость работы - 3,2 Гбит/с
•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм,1550nm и 16 других типов CWDM длины волны (соответствуют ITU-T G.694.2)
• Автоматическое выравнивание кабеля, используемое для всех скоростей ниже 3,2 Гбит/сБелден 1694А)
•Указание состояния светодиодаконтролировать условия труда
•Система передачи видео может поддерживать многие отрасли приложения
•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности
•Поддержка формата видео SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Типичное применение
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
| Категории параметров | Параметр | Значения параметров |
|---|---|---|
| Базовый параметр | Физический интерфейс | LC, SC, FC для опции, Single Mode Single Fiber |
| Расстояние передачи | 0-20 км | |
| Длина волны входа / выхода | Сторона передатчика: 1310nm передать 1550nm получать; Сторона приемника: 1550nm передать 1310nm получать | |
| Технические спецификации | Видео | 720p на 25/30/50/60 пин, 1080p на 25/30 пин |
| Уровень ввода | > 500mVp-p | |
| Уровень выпуска | 1Вп-п | |
| Автоматическое выравнивание кабеля | 1080p: 75-5 Коаксиальная поддержка 300м 720p: 75-5 Коаксиальная поддержка 500м | |
| Импеданс входа и выхода | 75Ω | |
| Физический интерфейс | BNC | |
| Ввод видео | 1 | |
| Выход видео | 1 | |
| Выходной цикл | 1 | |
| Пропускная способность видео | 45 МГц | |
| Ширина пробной полосы | 10 бит | |
| Спецификации контроля |
Баудовая ставка | 1200-9600 bps |
| BER | < 10-9 | |
| Режим работы | Сделанные из материала, не изготовленного из нитей | |
| Экологические | Рабочая влажность | 10%-90% |
| Операционная температура | ниже нуля40°C-75°C | |
| Температура хранения | ниже нуля 40°C - 85°C |
