Серия SDI может передавать 1/2/4/8-каналы SD-SDI/HD-SDI/3G-SDI видео через 1 одноядерное волокно.
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Расстояние передачи: | стандартные 10 км | Продукт: | HD-SDI-конвертер на волокно |
|---|---|---|---|
| Волокно -порт: | FC/LC/ST | Диапазон разрешения: | До 1920x1080P@60Hz |
| Скорость передачи данных: | 1.485 Гбит / с | Измерение: | 85 мм х 76 мм х 30 мм |
| Выделить: | преобразователь HD-SDI в оптоволоконный,Удлинитель HDSDI |
||
Конвертер HD SDI в оптоволокно
Описание продукта
Системный дизайн Оптоволоконный видеопередатчик и приемник
Серия SDI может передавать 1/2/4/8 каналов
SD-SDI/HD-SDI/3G-SDI видео по 1 одножильному оптоволокну.
Одномодовое или многомодовое
SD-SDI/HD-SDI/3G-SDI устройства предназначены для поддержки оптических разъемов LC/PC
Мы предложим бесплатный патч-корд + адаптер по вашему запросу для оптического разъема SC/PC или ST/PC или FC/PC
разъем.
Диапазон расстояния передачи зависит от оптического бюджета.
Стандартное значение производителя - одномодовое 20 км.
Особенности продукта
1.Совместим с сигналами SDI и ASI, адаптивная работа с сигналами SDI/ASI
2. В соответствии со стандартами SMPTE259M, SMPTE297M, SMPTE310, SMPTE305 (SDTI)
3. Автоматическая адаптация к скорости передачи данных SDI 143 Мбит/с, 177 Мбит/с, 360270 Мбит/с, 540 Мбит/с, 1,48 Гбит/с, 3 Гбит/с
4. Высокоточная коррекция PCR, средний джиттер PCR обычно поддерживается в пределах 20-60 нс
5. Выходная оптическая мощность передатчика 0-14 дБм (в зависимости от фактических потерь в линии для определения мощности передачи)
6. Согласно патологическому тесту (тест в экстремально суровых условиях)
7. Поддержка 1080P/1080I/720P; применимо к системам мониторинга HD-SDI и вещательным системам.
8. Резервное питание с двойным резервированием
9. Технология поверхностного монтажа
10. Полностью цифровая, без сжатия, высококачественная оптическая передача
11. Поддержка передачи 1 канала видео высокой четкости DVI
12. Совместимая поддержка стандарта HDMI 1.3b
13. Автоматическое определение и настройка различных режимов отображения
14. Поддержка разрешения UXGA 1600*1200/WUXGA 1920*1200@60Hz, HDTV 1080p 2048*1080@60Hz, максимальная пропускная способность 5,4 Гбит/с
15. Максимальная глубина цвета 12 бит
16. Максимальная тактовая частота пикселей 225 МГц
17. Встроенная автоматическая эквализация и функция повторного фиксирования времени, четкие и стабильные кадры
18. Поддержка функции памяти режима отображения E-DDC и удаленного чтения, гарантирующая правильную загрузку режима отображения в любое время
19. Гигабитная технология оптической передачи, высокая емкость, простота модернизации
20. Оптическая технология WDM/CWDM/DWDM
21. Одномодовая, многомодовая оптоволоконная передача
22. Не требуется настройка программного обеспечения, поддержка Plug and Play и горячего подключения
23. Встроенная защита от перенапряжений и статического электричества, трехступенчатая конструкция молниезащиты
24. Применимо к промышленным суровым условиям, таким как экстремально высокие и низкие температуры
25. Технология поверхностного монтажа
26. Промышленный дизайн, высокая надежность
27. Поддержка индивидуальных заказов и OEM для пользователей

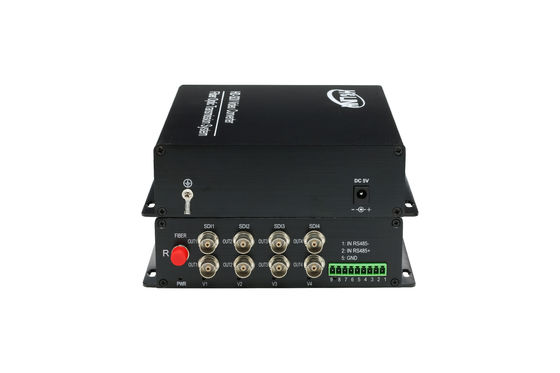

Фото
Применение
1. Система интеллектуального мониторинга городского транспорта (ITS), безопасный город
2. Система мониторинга скоростных автомагистралей, мониторинг дорог, система электронных снимков
3. В крупных на заводах, система сетевой безопасности многофункциональная система
4. Удаленное мультимедийное обучение / система мониторинга кампуса, система видеоконференцсвязи
5. Дальняя радио- и телевещательная система, высококачественная система передачи аудио и видео
6. Система домофонии, связи, управления зданием
2. Система мониторинга скоростных автомагистралей, мониторинг дорог, система электронных снимков
3. В крупных на заводах, система сетевой безопасности многофункциональная система
4. Удаленное мультимедийное обучение / система мониторинга кампуса, система видеоконференцсвязи
5. Дальняя радио- и телевещательная система, высококачественная система передачи аудио и видео
6. Система домофонии, связи, управления зданием
Спецификация:
| Последовательный ТВ, BNC вход | Стандарт сигнала: SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и Telecom/Datacom | |
| скорость 1,485 Гбит/с) | ||
| Количество входов: 1 | ||
| Потери на отражение: >15 дБ | ||
| Эквилибрум: 0-150 м @1,485 Гбит/с | ||
| Разъем: FC/PC(SC/PC опционально) | ||
| Оптика | Режим: Полный/полудуплекс | |
| Тип: SM/MM | ||
| Длина волны: 1310 нм /1550 нм | ||
| Расстояние передачи 0-80 км | ||
| Потери на отражение: > 15 дБ | ||
| ДанныеКанал: 1 | ||
| S | ||
| ериальное ТВ, BNC выход (EO/OE)Количество выходов: 1 | Уровень сигнала: 800 мВ номинальный | |
| Время нарастания/спада: 200 пс (индикация) | ||
| Перерегулировка: < 10% амплитуды | ||
| Потери на отражение: >15 дБДжиттер: < 0,2 UI | ||
| Разъем: 75 Ом BNC | ||
| ДанныеКанал: 1 | ||
| Формат данных: RS-485/422/RS232 (полный/полудуплекс) и поддержка NRZ, RZI и Manchester | ||
| Скорость передачи данных: от DC до 100 Кбит/с | Режим: Полный/полудуплекс | |
| Разъем: клеммная колодка | ||
| Индикация питания и окружающей среды | ||
| Рабочая температура: -40°C ~ +85°C | ||
| Напряжение: 1A@12VDC | ||
| Мощность: 12 Вт | EMI/RFI: соответствует FCC Part 15 Class A, стандарту EU EMCСреднее время безотказной работы: >100000 часовПрименение:Доставка: | |
| Информация о компании | ||
| Holink Technology Co., Limited является ведущим производителем оптоволоконных передающих продуктов в Китае. Мы производим полный ассортимент оптоволоконных передающих продуктов, от медиаконвертеров, видеоконвертеров до оптических трансиверов и коммутаторов POE. Кроме того, мы предоставляем услуги OEM/ODM для многих известных компаний в телекоммуникационной отрасли по всему миру. | ||
| Каждый месяц мы можем производить 10 000 единиц вышеуказанных продуктов. Перед производством наше сырье проверяется повторно, чтобы убедиться, что оно соответствует директивам RoHS. И вся наша продукция имеет маркировку CE и FCC, наши первоклассные фирменные продукты давно пользуются хорошей репутацией среди | ||
| Великобритании, Испании, Италии, Польши, Турции, США, Канады, Бразилии, Австралии, Индонезии, Сингапура, Малайзии, Вьетнама и Индии. |
