4-канальное расширение сигнала USB2.0 до 20 км с конвертером USB на волокно для плавной передачи данных
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | USB2.0 оптоволоконный конвертер | Коннектор из волокон: | LC |
|---|---|---|---|
| Тип волокна: | Одноволоконный одномодовый | Длина волны: | 1310nm-1550nm |
| Силовое питание: | DC5V | Стандартный: | USB 2.0 |
| Пакет: | Netural | Гарантия: | 3 года |
Видеостенка 4 порта USB2.0 оптоволоконный расширитель с конверсией 1.25G SFP
Обзор
USB2.0 оптоволоконный преобразователь разработан нашей компанией с независимыми правами интеллектуальной собственности.в сочетании с фактическим спросом на рынке,через одноядерное оптическое волокно может передавать 4-канальный сигнал USB2.0 протяженностью 20 км.
USB2.0 оптоволоконный преобразователь использует специальный USB PHY для удовлетворения требований протокола USB2.0 и использует 1.25 Гбит/с SFP для завершения фотоэлектрического преобразования и достижения стабильной передачи USB2Сигнал 0.
USB2.0 волоконно-оптический преобразователь состоит из передатчика и приемника, который обеспечивает питание 5В через хост USB 2.0 типа А разъединителя,передатчик питается от внешнего источника питания и подает энергию на USB2.0 устройство через разъем USB2.0 типа A.
Особенности
1. Соответствует спецификации серийной шины 2.0
2. Соответствует спецификации USB 2.0
3. 100mdistance rate>=60Mbps ((6MB).500mdistance>=50Mbps ((5MB).20km>=16Mbps ((1.6MB)
4Внутренний USB PHY использует продвинутый процесс CMOS для достижения низкого энергопотребления
5. Поддержка 4 каналов независимой конфигурации входа сигнала USB2.0
6. Поддержка индикатора состояния светодиода
7Подключается и играет, без водителя.

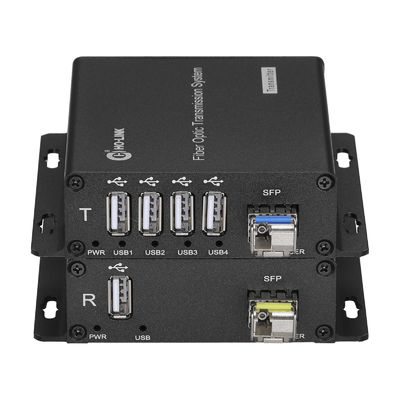

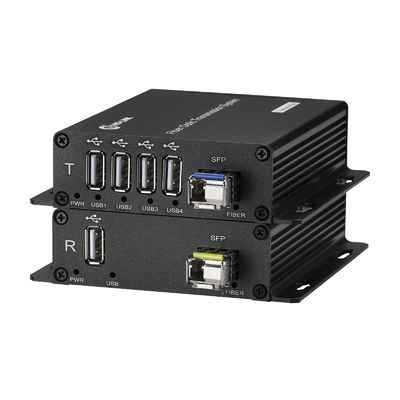

Фотографии
Спецификация
|
Параметр волокна |
|
|
Длина волны |
1310-1550 нм |
|
Уровень |
1.25 Гбит / с |
|
Мощность передатчика |
-3 дБ~-6 дБ |
|
Чувствительность приемника |
< 28 дБ |
|
Коннектор из волокон |
LC ((Одноволоконные MM/SM) |
|
Параметр USB |
|
|
Версия |
Универсальный серийный автобус 2.0 |
|
Скорость передачи |
480 Мбит / с |
|
Общий ток нагрузки USB |
≤ 2A |
|
Напряжение питания приемника |
5В |
|
Напряжение питания передатчика |
12 В |
|
Ток питания от одного порта USB |
> 900mA |
|
USB-кабель |
< 5 метров |
|
Физический интерфейс |
Коннектор USB 2.0 типа A |
|
Параметр мощности |
|
|
Входное напряжение передатчика |
DC 12В |
|
Потребление мощности передатчика |
< 2,5 Вт |
|
Входное напряжение приемника |
5 В постоянного тока |
|
Потребление питания приемника |
< 2,5 Вт |
|
Механический параметр |
|
|
Металл из оболочки |
Сплав алюминия |
|
Размер продукта |
104*104*28 мм |
|
Чистая масса |
0.35 кг. |
|
Способ установки |
Стенный тип (тип рабочего стола) |
|
Цвет |
Черный |
|
Упаковка |
|
|
Материал |
Крафтная бумага |
|
Размер упаковки |
275*220*55 мм |
|
Валовая масса |
00,7 кг. |
|
Рабочая среда |
|
|
Рабочая температура |
-20°C ~75°C |
|
Температура хранения |
-40°C~85°C |
|
Относительная влажность |
От 5 до 95% (неконденсирующие) |
Применение
1. SMPTE совместим с серийным цифровым интерфейсом
2. UHDTV/4K/8K/HDTV/SDTV видео
3. IP медиа шлюз
4Цифровая видеообработка и монтаж
Диаграмма соединения
Напоминание
1Рекомендуется использовать короткую оптическую волоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.
2. Сигнал оптоволоконного преобразователя может быть выпущен на усилителя мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.
Устранение неисправностей индикатора
1: показатель мощности является ненормальным (POWER)
Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания
Не тесно или не свободное устройство
2Индикатор волокон ненормален (FIBER)
Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен
Проверьте, если оптическое волокно слишком ослаблено
3: Видеоиндикатор ненормальный (ВИДЕО)
Ответ:Проверьте источник сигнала.
Заменить видеокабель
4: показатель данных является ненормальным (ДАННЫЕ)
Ответ:Проверьте COM-порт, является ли скорость передачи последовательна
Проверьте, если кабель серийного порта подключен назад
Внимание!
Защита от молнии, статическое электричество и заземление:
Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.
Волокна и оптические компоненты:
Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.
Оборудование и установка:
1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.
2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.
