Высокоскоростное расширение сигнала USB3.0 Конвертер волоконно-оптический с слотом 10G SFP
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Конвертер оптического волокна USB | Коннектор из волокон: | LC |
|---|---|---|---|
| Тип волокна: | Одноволоконный одномодовый | Длина волны: | 1310nm-1550nm |
| Силовое питание: | DC5V | Стандартный: | USB 3.0 |
| Пакет: | Netural | Гарантия: | 3 года |
Высокоскоростное расширение сигнала USB3.0 Конвертер волоконно-оптический с слотом 10G SFP
Обзор
USB3.0 оптоволоконный преобразователь разработан нашей компанией с независимыми правами интеллектуальной собственности.в сочетании с фактическим спросом на рынке,через одноядерное оптическое волокно может передавать 4-канальный высокоскоростной сигнал расширение 250 метровКроме того, устройствоне поддерживает совместимость с USB 2.0 и USB 1.0 сигналами.
USB3.0 оптоволоконный преобразователь использует специальный USB PHY для удовлетворения требований протокола USB3.0,и использует 10Gbps SFP для завершения фотоэлектрического преобразования и достижения стабильной передачи USB3Сигнал высокой скорости 0.
USB3.0 оптоволоконный преобразователь состоит из передатчика и приемника, которые обеспечивают питание 5В через хост-коннектор USB 3.0 типа A,передатчик питается от внешнего источника питания и подает энергию на USB3.0 устройство через разъем USB3.0 типа A.
Обратите внимание, что SFP использует оптические модули 10 Гбит/с, но не полосу пропускания USB 3.0. полоса пропускания USB 3.0 составляет 5G, а метод расчета не 10 Гбит/с, разделенный на 8, чтобы получить 1250 МБ/с,он использует тот же 10-битный режим передачи, что и SATA, поэтому полная скорость составляет всего 1000 МБ/с, а скорость передачи 3,0 - 500 МБ/с.
Обратите внимание, что теоретическое значение передачи - 5 Гбит/с (500 МБ/с).
Особенности
1. Соответствует спецификации серийной шины 3.0
2. Соответствует спецификации USB 3.0
3. Поддерживает скорость Super Speed (5G bps)
4. Соответствует стандарту USB Type-C ®
5Внутренний USB PHY использует продвинутый процесс CMOS для достижения низкого энергопотребления
6. Поддержка 4 каналов независимой конфигурации входа сигнала USB3.0
7. Поддержка индикатора состояния PWM LED
8Подключается и играет, без водителя.
9Не совместим с USB 2.0 и USB 1.0

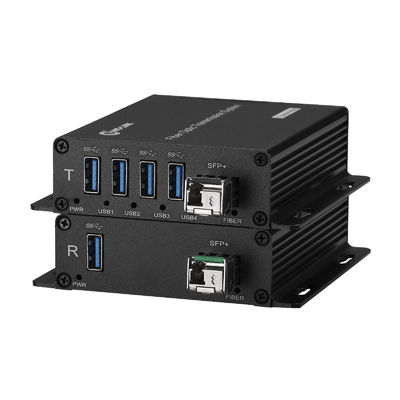

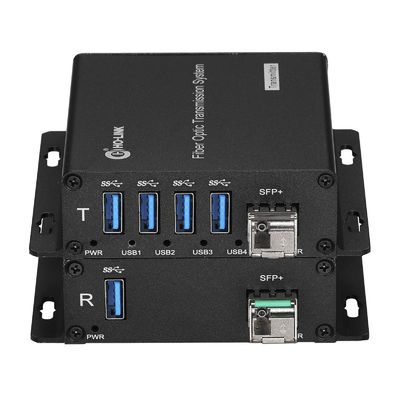

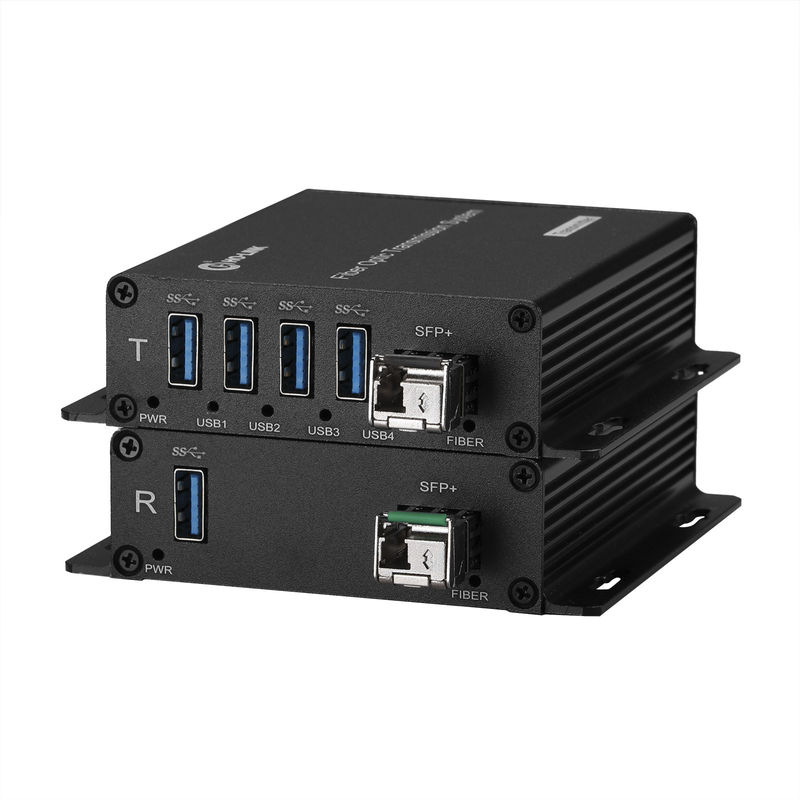

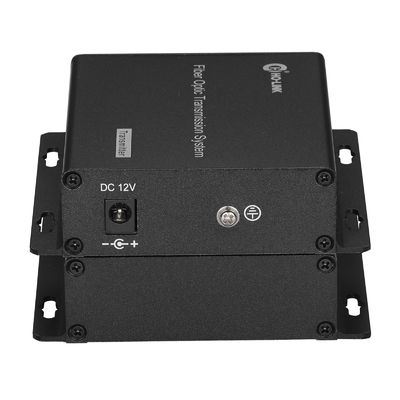

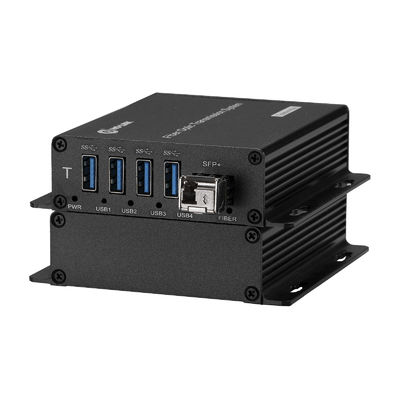

Фотографии
Спецификация
|
Параметр волокна |
|
|
Длина волны |
1270-1330 нм |
|
Уровень |
10 Гбит / с |
|
Мощность передатчика |
> - 3 dB |
|
Чувствительность приемника |
> 10 дБ |
|
Коннектор из волокон |
LC ((один режим одноволоконного сообщения) |
|
Параметр USB |
|
|
Версия |
Универсальный серийный автобус 3.0 |
|
Скорость передачи |
5 Гбит/с ((500 МБ/с) |
|
USB токовой нагрузки |
≤ 2A |
|
Напряжение питания |
5В |
|
Ток питания от одного порта USB |
> 900mA |
|
Физический интерфейс |
Подключатель USB3.0 типа A |
|
Параметр мощности |
|
|
Входное напряжение передатчика |
DC 12В |
|
Потребление энергии передатчика |
1.2W |
|
Входное напряжение приемника |
5 В постоянного тока |
|
Потребление питания приемника |
1.2W |
|
Механический параметр |
|
|
Металл из оболочки |
Сплав алюминия |
|
Размер продукта |
104*104*28 мм |
|
Чистая масса |
0.4 кг |
|
Способ установки |
Стенный тип (тип рабочего стола) |
|
Цвет |
Черный |
|
Упаковка |
|
|
Материал |
Крафтная бумага |
|
Размер упаковки |
275*220*55 мм |
|
Валовая масса |
0.65 кг. |
|
Рабочая среда |
|
|
Рабочая температура |
-20°C ~75°C |
|
Температура хранения |
-40°C~85°C |
|
Относительная влажность |
От 5 до 95% (неконденсирующие) |
Применение
1. SMPTE совместим с серийным цифровым интерфейсом
2. UHDTV/4K/8K/HDTV/SDTV видео
3. IP медиа шлюз
4Цифровая видеообработка и монтаж

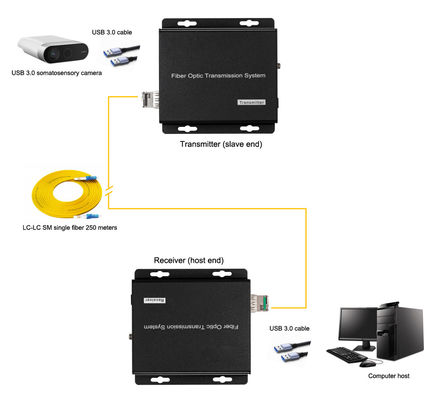

Диаграмма соединения
Напоминание
1Рекомендуется использовать короткую оптическую волоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.
2. Сигнал оптоволоконного преобразователя может быть выпущен на усилителя мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.
Устранение неисправностей индикатора
1: показатель мощности является ненормальным (POWER)
Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания
Не тесно или не свободное устройство
2Индикатор волокон ненормален (FIBER)
Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен
Проверьте, если оптическое волокно слишком ослаблено
3: Видеоиндикатор ненормальный (ВИДЕО)
Ответ:Проверьте источник сигнала.
Заменить видеокабель
4: показатель данных является ненормальным (ДАННЫЕ)
Ответ:Проверьте COM-порт, является ли скорость передачи последовательна
Проверьте, если кабель серийного порта подключен назад
Внимание!
Защита от молнии, статическое электричество и заземление:
Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.
Волокна и оптические компоненты:
Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.
Оборудование и установка:
1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.
2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.

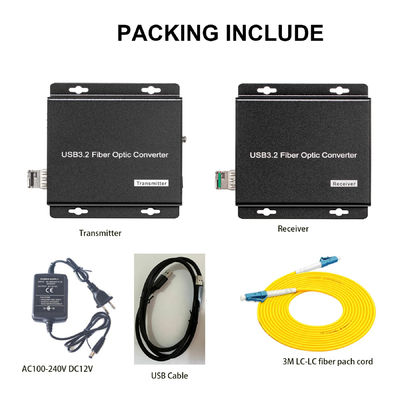

Упаковка и перевозка
