12G SDI через одномодный волоконный передатчик и расширитель приемника с XLR аудио и Ethernet

Расширяет 5 каналов несжатого видео 12G-SDI, 3G-SDI, HD-SDI или SD-SDI и 5 каналов фантомного XLR аудио по одноволоконной оптике на дальний конец.

Поддержка одномодового волокна для расстояний до 10 км (12,4 мили), совместимость с многомодовым волокном 0-300 метров.

Высокое качество вещания, длительный срок службы.

Передача видео в реальном времени для исключительного качества и разрешения.

Поддержка разрешения видео 2160P@60, 1080P@60, 30, 25, 24 Гц, 1080I@60, 50 Гц.

Поддерживает стандарты SMPTE ST-2082, SMPTE 424M, SMPTE 292M, SMPTE 259M или DVB-ASI.

Поддерживает встроенный цифровой аудиопоток. Светодиодный индикатор обеспечивает быструю индикацию рабочих параметров.

Простота установки, подключи и работай.

Функции

5x двунаправленных 12G-SDI

5x прямых фантомных XLR аудио

5x 1000M Ethernet

Оптический интерфейс LC

Двухволоконный одномодовый 0~10 км

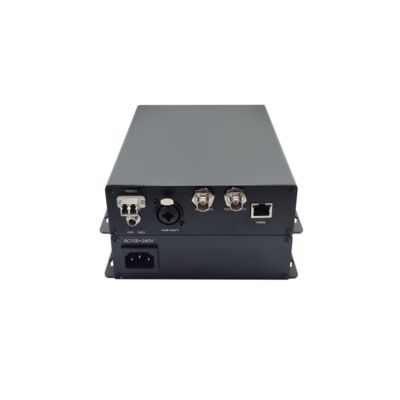

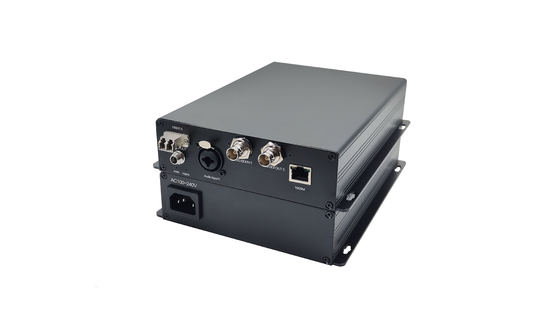

Автономный передатчик

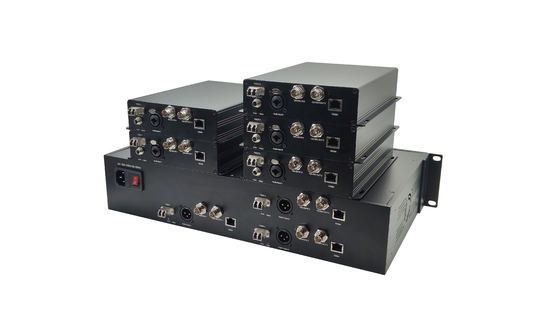

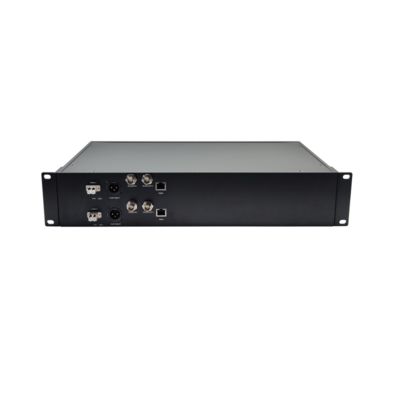

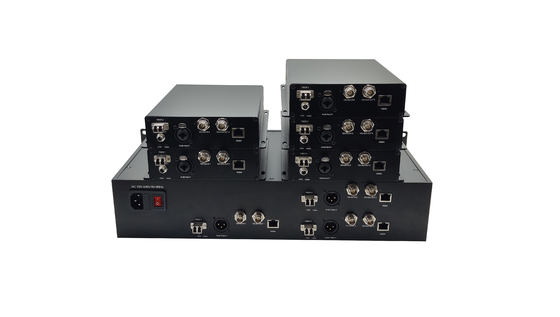

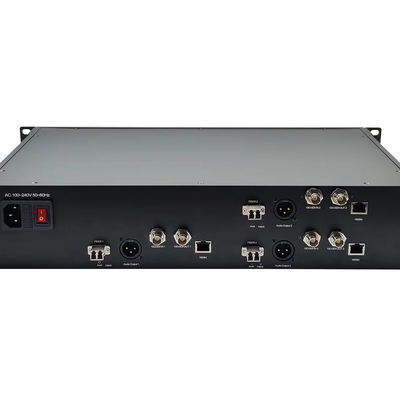

Приемник 1U стоечного типа

Описание

Технические характеристики:
1. Тип волокна: одномодовое, одно волокно (по умолчанию)
2. Рабочее расстояние: 0~10 км
3. Разъем Lemo: FC/LC/SC/ST (опционально)

SDI Видео:
1. Количество видеоинтерфейсов: 5 каналов Bidi
2. Физический интерфейс: BNC
3. Максимальное разрешение: 2160P при 60 Гц
4. Входное и выходное сопротивление видео: 75 Ом (несимметричное)
5. Входное/выходное напряжение видео: типичное 1 В пик-пик, мин. 0,5 В пик-пик, макс. 1,5 В пик-пик
6. Скорость передачи видео: макс. 11,88 Гбит/с
7. Стандарт видео SDI: 270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI), SMPTE425M 3 Гбит/с Mapping (3G-SDI), SMPTE424M 3 Гбит/с последовательный интерфейс (3G-SDI), SMPIE ST-2082 12G-SDI

XLR Аудио:
1. Количество XLR интерфейсов: 5
2. Уровень сигнала: 0,5-4 В пик-пик
3. Динамическая полоса пропускания: 101 дБ
4. Общие гармонические искажения (THD): -90 дБ
5. Частота дискретизации: 192 кГц
6. Отношение сигнал/шум (SNR): 100 дБ

Электрические и механические характеристики:
1. Требования к входному питанию: DC 5 В
2. Адаптер питания: AC 100 В~240 В
3. Размеры: 445*228*45 мм

Комплект поставки:
1 x 12G-SDI передатчик
1 x 12G-SDI приемник
1 x Руководство пользователя
2 x Внешний адаптер питания (опционально US/EU/UK/AU)

Изображения

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP медиа шлюз

4. Обработка и редактирование цифрового видео

Схема подключения (справочно)

Напоминание

1. Рекомендуется использовать короткое оптоволоконное соединение в первый раз, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния.

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный преобразователь, в противном случае оборудование будет повреждено.

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или адаптер питания неисправен

Неплотно или слабо вставлена розетка

2: Индикатор волокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли оптический интерфейс и не вставлен ли он

Проверьте, не слишком ли ослаблено оптическое волокно

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта наоборот

Внимание

Защита от молнии, статического электричества и заземления:

При установке устройства рекомендуется учитывать влияние заземления от молнии и меры предосторожности. Сильное статическое электричество повредит оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить питание оптического преобразователя.

Волокно и оптические компоненты:

Будьте осторожны при подключении оптического волокна, так как оптические компоненты оптического преобразователя очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что источник света, производимый оптическими компонентами оптического преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптического преобразователя. Если вам необходимо обнаружить оптическую мощность оптического преобразователя, используйте измеритель оптической мощности.

Оборудование и процедуры установки:

1. Установка оптического волокна: Пожалуйста, осторожно вставьте оптическое волокно в оптический интерфейс оптического терминала после подтверждения, что оптоволоконная линия соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на корпусе оборудования.
