SMPTE 4K 12G-SDI система передачи волоконного излучения с возвратом видео PGM

Особенности

Технические характеристики

1. Поддерживает ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD);
совместим с DVB-ASI и AES10 (MADI);
2. Функция восстановления тактовой частоты; (восстановитель тактовой частоты ослабляет высокочастотный джиттер и использует чистые тактовые частоты с низким джиттером для полной регенерации данных);
3. Восстановитель тактовой частоты заблокирован на частоте 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или 1,001 дробной суб-скорости и скорости SMPTE 270 Мбит/с;
4. Входной сигнал имеет функцию автоматической эквализации (EQ) кабеля, а выходной сигнал имеет функцию драйвера (CD);
5. Поддержка подключаемых оптических модулей SFP, которые можно заменять в соответствии с фактическими потребностями площадки и различными расстояниями или интерфейсами соответствующих оптических модулей; Поддержка одномодового одноволоконного/двухволоконного расстояния передачи 10 км (по умолчанию);
6. Поддержка отображения индикатора состояния;
7. Поддержка широкого диапазона напряжений питания 9-18 В, разъем питания с фиксатором для предотвращения выпадения во время работы;
8. Plug and play, без отладки;

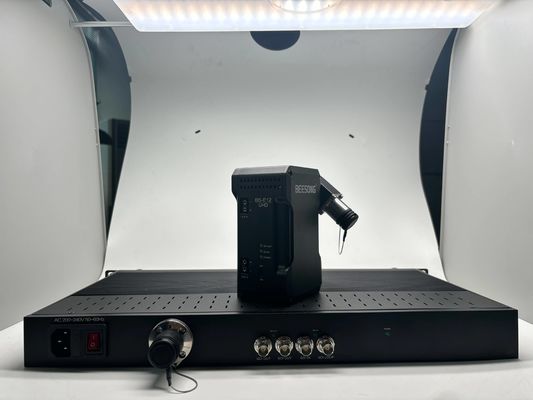

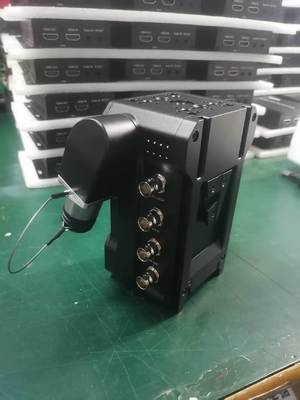

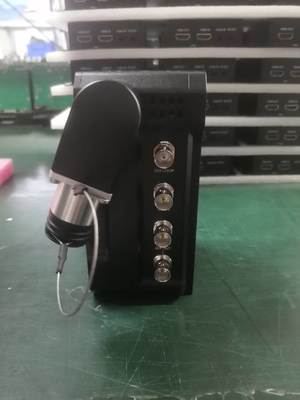

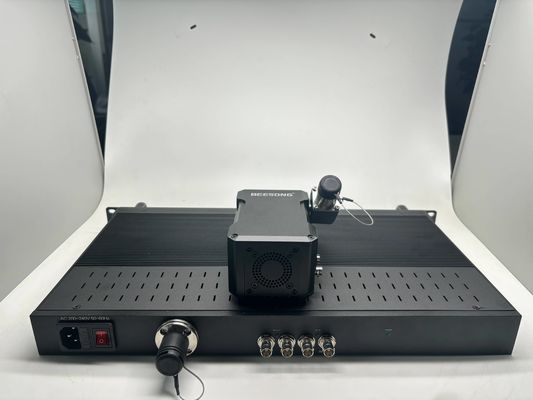

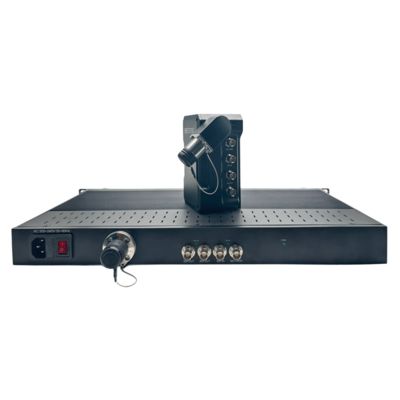

Изображения

Применение

Передача вещательного видео

Высококачественный мониторинг HD-SDI видео в дорожном движении (ITS)

Высококачественные изображения METRO Security

Авиационная система наблюдения

Периметровый нарушитель нефти и газа

Обнаружение военных применений Premise Networks

Схема подключения

Напоминание

1. Рекомендуется использовать короткую оптоволоконную линию в первый раз, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния.

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник звука усилителя мощности не может выводить звуковой сигнал на оптоволоконный преобразователь, в противном случае оборудование будет повреждено.

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям к оборудованию или адаптер питания неисправен

Не затянута или ослаблена ли розетка

2: Индикатор волокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли оптоволоконный интерфейс и не подключен ли он

Проверьте, не слишком ли ослаблено оптоволокно

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта в обратном направлении

Внимание

Защита от молнии, статического электричества и заземления:

Рекомендуется при установке устройства учитывать воздействие заземления молнией и меры предосторожности. Сильное статическое электричество повредит оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптоволоконного преобразователя сначала отключить питание оптоволоконного преобразователя.

Волокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптоволоконного преобразователя очень хрупкие, и вам следует избегать повреждения оптических компонентов. Следует отметить, что источник света, создаваемый оптическими компонентами оптоволоконного преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптоволоконного преобразователя. Если вам необходимо обнаружить оптическую мощность оптоволоконного преобразователя, используйте измеритель оптической мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Пожалуйста, осторожно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала после подтверждения того, что оптоволоконная линия соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на корпусе оборудования.
