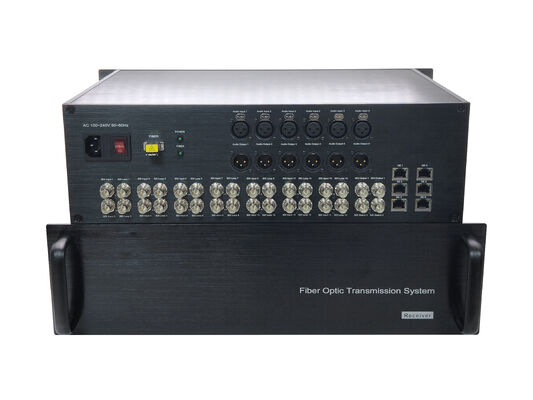

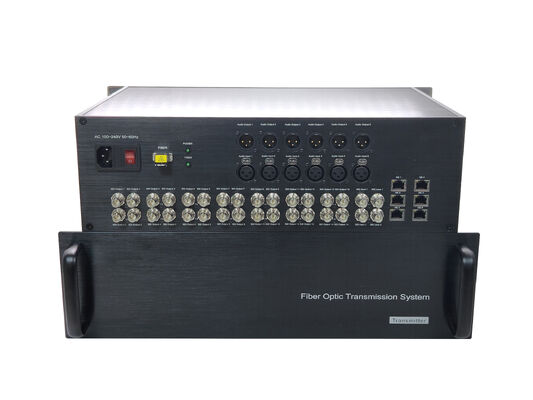

3RU 16-канальная система 3G SDI с XLR и Ethernet, система передачи по оптоволокну с двумя разъемами LC

1. Соответствует стандартам DVB-ASI, SMPTE424M, SMPTE292M и SMPTE259M (C)

2. Использует технологию полной цифровой обработки, четкое изображение, отсутствие разницы в фазах цвета

3. С цепью APC, постоянной выходной оптической мощностью, большим динамическим диапазоном

4. Технология CWDM для достижения многоканальной передачи сигнала, большая емкость, простота обновления

5. Вход имеет балансировку кабеля для компенсации потерь при передаче по кабелю

6. С цепью восстановления тактовой частоты на выходе для уменьшения дрожания сигнала, хорошо обрабатывает искаженный сигнал

7. Расстояние передачи по входному/выходному кабелю до 80 м (кабель BELDEN8281)

8. Промышленный дизайн, модульная конструкция делает оборудование надежным и гибким

9. Совместимость с одно- и многомодовым волокном, расстояние без ретрансляции до 20 километров

10. Настенный, 1U стоечный тип, конструкция с платой, поддержка шасси 2U 16 слотов, двойное резервное питание

11. Поддержка патологического сигнала (опционально):

PLL сигнал для обнаружения заблокированного состояния фазовой автоподстройки частоты SDI. Убедитесь, что фазовая автоподстройка оптического терминала может нормально работать без блокировки в любой сцене.

Сигнал эквалайзера, он действительно отразит состояние конструкции эквалайзера. Эффективно балансирует и обрабатывает коаксиальные кабельные сигналы на разных расстояниях в определенном диапазоне, чтобы обеспечить целостность сигналов

Сигнал матрицы SDI, синтезирует два вышеуказанных сигнала. Независимо от дня или ночи, изображения, создаваемые любой сценой, могут обеспечить эффективную передачу

12. Plug and play, настройка не требуется

13. Устройства используются в паре. Обратите внимание, что устройства различаются между передатчиком и приемником

Изображения

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP медиа шлюз

4. Обработка и редактирование цифрового видео

Схема подключения (справочно)

Напоминание

1. Рекомендуется использовать короткую оптоволоконную линию в первый раз, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник звука усилителя мощности не может выводить звуковой сигнал на оптоволоконный преобразователь, в противном случае оборудование будет повреждено

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или адаптер питания неисправен

Неплотно или ослаблено ли гнездо

2: Индикатор оптоволокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли оптоволоконный интерфейс и не подключен ли он

Проверьте, не слишком ли ослаблено оптоволокно

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта наоборот

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать влияние заземления от молнии и меры предосторожности. Сильное статическое электричество повредит оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключать питание оптического преобразователя.

Волокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что свет, производимый оптическими компонентами оптического преобразователя, вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптического преобразователя. Если вам нужно обнаружить оптическую мощность оптического преобразователя, используйте измеритель оптической мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Пожалуйста, осторожно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала после подтверждения, что оптоволоконная линия соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на шасси оборудования.
