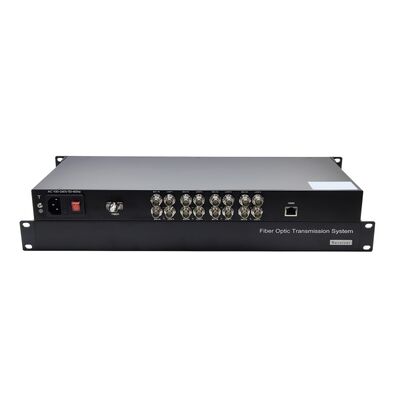

1RU 8x 3G SDI с 1 ГБ Ethernet волоконно-оптический преобразователь

1. Соответствует стандартам DVB-ASI, SMPTE424M, SMPTE292M и SMPTE259M (C)

2. Использует технологию полной цифровой обработки, четкое изображение, отсутствие разницы в фазах цвета

3. С цепью APC, постоянной выходной оптической мощностью, большим динамическим диапазоном

4. Технология CWDM для достижения многоканальной передачи сигнала, большой емкости, простота обновления

5. Вход имеет балансировку кабеля для компенсации потерь при передаче по кабелю

6. С цепью восстановления тактовой частоты на выходе для уменьшения дрожания сигнала, хорошо обрабатывает искаженный сигнал

7. Расстояние передачи входного/выходного кабеля до 80 м (кабель BELDEN8281)

8. Промышленный дизайн, модульная конструкция делает оборудование надежным и гибким

9. Совместимость с одно- и многомодовым волокном, расстояние без ретрансляции до 20 километров

10. Настенный, 1U стоечный тип, конструкция с платой, поддержка шасси 2U 16 слотов, двойное резервное питание

11. Поддержка патологического сигнала (опционально):

Сигнал PLL для обнаружения заблокированного состояния петли фазовой автоподстройки частоты SDI. Убедитесь, что фазовая петля оптического терминала может нормально работать без блокировки в любой сцене.

Сигнал эквалайзера, он действительно отразит состояние конструкции эквалайзера. Эффективно балансирует и обрабатывает коаксиальные кабельные сигналы на разных расстояниях в определенном диапазоне, чтобы обеспечить целостность сигналов

Сигнал матрицы SDI, синтезирует два вышеуказанных сигнала. Независимо от дня или ночи, изображения, создаваемые любой сценой, могут обеспечить эффективную передачу

12. Plug and play, не требуется настройка

13. Устройства используются парой. Обратите внимание, что устройства различаются между передатчиком и приемником

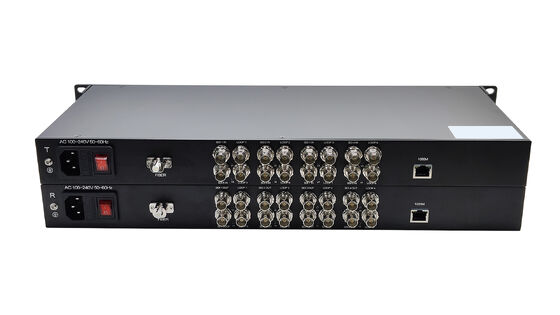

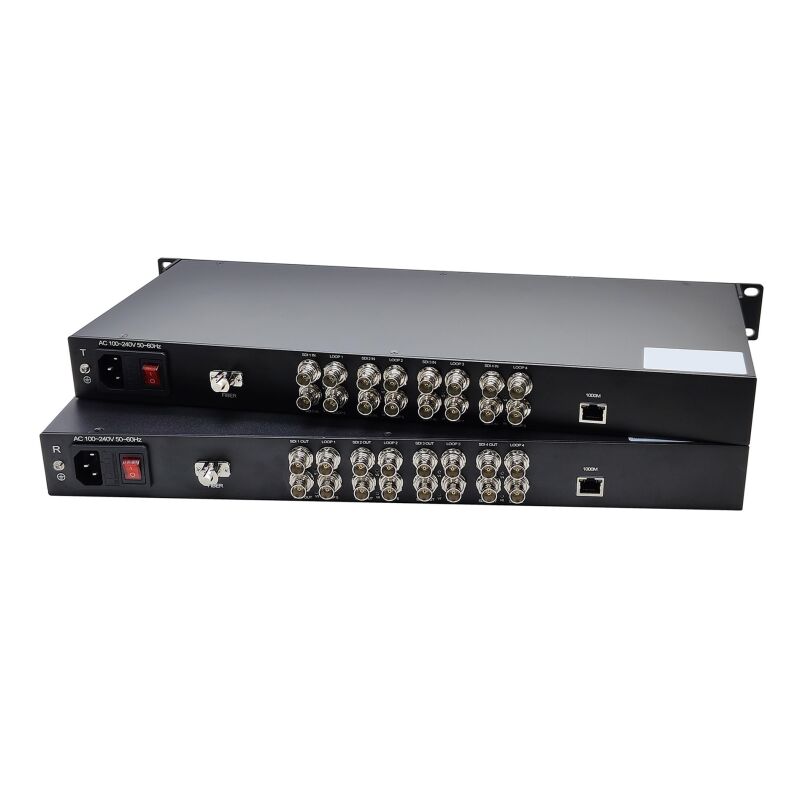

Изображения

Применение

1. SMPTE совместимый последовательный цифровой интерфейс

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP медиа шлюз

4. Обработка и редактирование цифрового видео

Схема подключения (справочно)

Напоминание

1. Рекомендуется использовать короткую оптическую линию связи в первый раз, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник звука усилителя мощности не может выводить звуковой сигнал на оптоволоконный преобразователь, в противном случае оборудование будет повреждено

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или адаптер питания неисправен

Неплотно или ослаблено ли гнездо

2: Индикатор волокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли интерфейс оптоволокна и не подключен ли он

Проверьте, не слишком ли велико затухание оптоволокна

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта наоборот

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать влияние заземления от молнии и меры предосторожности. Сильное статическое электричество повредит оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптоволоконного преобразователя сначала отключать питание оптоволоконного преобразователя.

Волокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптоволоконного преобразователя очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что свет, излучаемый оптическими компонентами оптоволоконного преобразователя, вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптоволоконного преобразователя. Если вам необходимо проверить оптическую мощность оптоволоконного преобразователя, используйте измеритель оптической мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Пожалуйста, осторожно вставьте оптоволокно в интерфейс оптоволокна оптического терминала после подтверждения, что оптическая линия связи соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на корпусе оборудования.
