Переносные наборы передачи волоконного канала 5CH 12G SDI с сетью 1 ГБ

Особенности

Технические характеристики

1. Поддерживает ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD);
совместима с DVB-ASI и AES10 (MADI);
2. Функция восстановления часов; (восстановление часов ослабляет высокочастотный джитр и использует чистые часы с низким джитром для полной регенерации данных);
3. Реставратор часов заблокирован на 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,4 Гбит/с или 1,001 дробной подскорости и 270 Мбит/с скорости SMPTE;
4Входный сигнал имеет функцию автоматического выравнивания кабеля (EQ), а выходный - функцию привода (CD);
5. Поддержка плагин SFP оптических модулей, которые могут быть заменены в соответствии с реальными потребностями сайта и различных расстояний или интерфейсов соответствующих оптических модулей;Поддержка однорежима одноволоконного/двойноговолоконного расстояния передачи 10 км (по умолчанию);
6. Поддержка состояния светового дисплея;
7. Поддерживать широкое напряжение 9-18V источника питания, розетка с блокировкой, чтобы предотвратить падение во время работы;
8. Подключайте и играйте, без отладки;

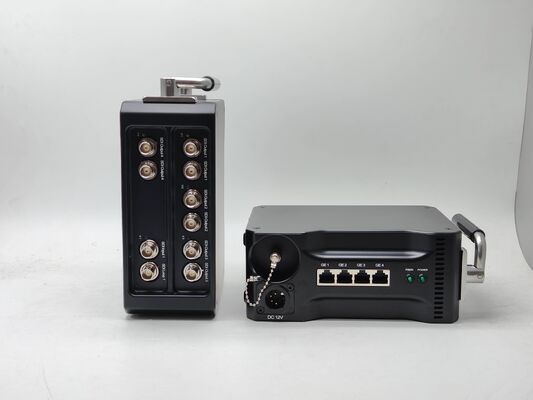

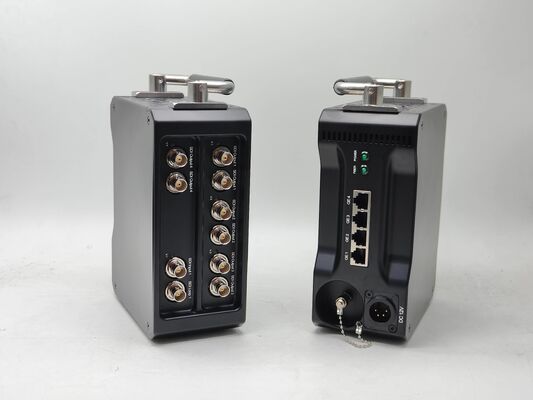

Фотографии

Применение

Трансляция видео

Высококачественное HD-SDI видеонаблюдение при эксплуатации транспорта (ITS)

Высокое качество изображений МЕТРО Безопасность

Система авиационного наблюдения

Проникновение в периметр нефти и газа

Обнаружение военных приложений сетей предпосылок

Диаграмма соединения

Напоминание

1Рекомендуется использовать короткую оптоволоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.

2Сигнал оптоволоконного преобразователя может быть выпущен на усилитель мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.

Устранение неисправностей индикатора

1: показатель мощности является ненормальным (POWER)

Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания

Не тесно или не свободное устройство

2Индикатор волокон ненормален (FIBER)

Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен

Проверьте, если оптическое волокно слишком ослаблено

3: Видеоиндикатор ненормальный (ВИДЕО)

Ответ:Проверьте источник сигнала.

Заменить видеокабель

4: показатель данных является ненормальным (ДАННЫЕ)

Ответ:Проверьте COM-порт, является ли скорость передачи последовательна

Проверьте, если кабель серийного порта подключен назад

Внимание!

Защита от молнии, статическое электричество и заземление:

Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.

Волокна и оптические компоненты:

Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.

Оборудование и установка:

1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.

2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.

Упаковка и перевозка
