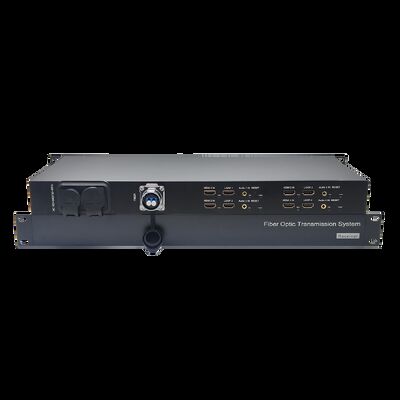

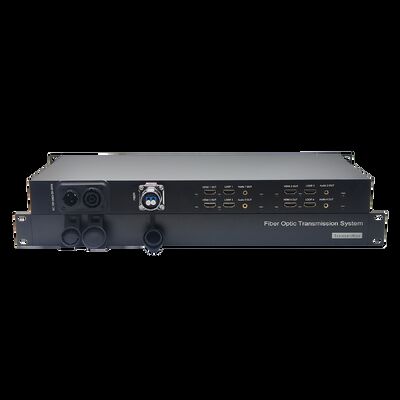

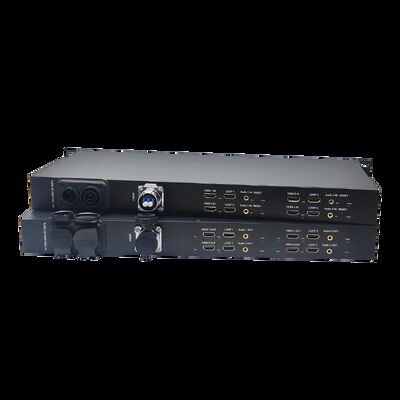

Изготовленный на заказ 4-канальный преобразователь HDMI по оптоволокну 4K60 с поддержкой 7680*1080P

1. Передатчик и приемник имеют функцию совместного использования аудио и видео HD с видео-петлей;

2. Видео поддерживает RGB/YUV 4:4:44:2:24:2:0, 7680*1080@60 Гц;

3. Поддержка функции управления EDID, поддержка режима сквозной передачи видео/ручного переключения обучения EDID;

4. Поддержка функции сохранения памяти EDID после отключения питания.

5. Поддержка 3D и HDR формата видео;

6. Поддержка видеопорта с замком для предотвращения ослабления и отключения во время работы;

7. Поддержка независимой передачи звука 3,5 мм вперед и функция встраивания/извлечения звука;

8. Одномодовое расстояние передачи 20 км;

9. Поддержка разъема питания с замком для предотвращения его падения во время работы;

10. Поддержка горячей замены сигнала, подключи и работай, настройки не требуются;

Изображения

Применение

1. SMPTE совместим с последовательным цифровым интерфейсом

2. UHDTV/4K/8K/HDTV/SDTV видео

3. IP медиа-шлюз

4. Цифровая обработка и редактирование видео

Схема подключения

Напоминание

1. Рекомендуется сначала использовать короткий оптический кабель для обеспечения нормальной работы всех функций оборудования, а затем выполнять передачу на большие расстояния.

2. Сигнал оптоволоконного конвертера может быть выведен на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный конвертер, иначе оборудование будет сожжено.

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или неисправен ли адаптер питания.

Неплотное или ослабленное соединение розетки.

2: Индикатор оптоволокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли оптический интерфейс и не вставлен ли он.

Проверьте, не слишком ли велико затухание оптического волокна.

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала.

Замените видеокабель.

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте порт COM, совпадает ли скорость передачи данных.

Проверьте, не подключен ли кабель последовательного порта наоборот.

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать воздействие молнии на заземление и принимать меры предосторожности. Сильное статическое электричество повредит оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического конвертера сначала отключить питание оптического конвертера.

Оптоволокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического конвертера очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что источник света, производимый оптическими компонентами оптического конвертера, вреден для глаз, поэтому не следует прямо контактировать с оптическими компонентами оптического конвертера. Если вам нужно измерить оптическую мощность оптического конвертера, используйте оптический измеритель мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Аккуратно вставьте оптоволокно в оптический интерфейс оптического терминала после подтверждения того, что оптическая линия соответствует требованиям установки.

2. Установка оборудования: Оборудование можно различать как передатчик и приемник, что четко указано на этикетке и напечатано на корпусе оборудования.
