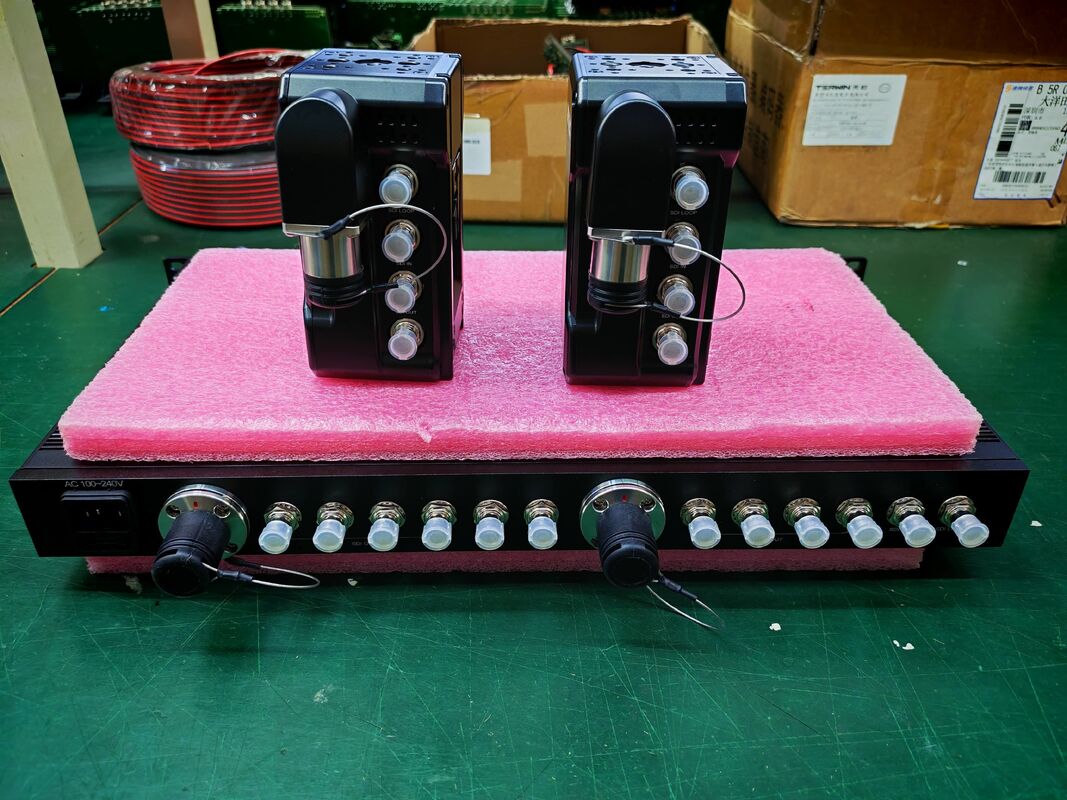

BMD SMPTE 4K 12G-SDI система передачи волокон

Особенности

Технические характеристики

1. Поддерживает ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD);
совместим с DVB-ASI и AES10 (MADI);
2. Функция восстановления тактового сигнала; (восстановитель тактового сигнала ослабляет высокочастотные джиттеры и использует чистые тактовые сигналы с низким джиттером для полной регенерации данных);
3. Восстановитель тактового сигнала заблокирован на частоте 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или 1,001 дробной субчастоты и 270 Мбит/с по стандарту SMPTE;
4. Входной сигнал имеет функцию автоматической эквализации кабеля (EQ), а выход имеет функцию драйвера (CD);
5. Поддержка подключаемых оптических модулей SFP, которые могут быть заменены в соответствии с фактическими потребностями объекта и различными расстояниями или интерфейсами соответствующих оптических модулей; Поддержка одномодового одноволоконного/двухволоконного режима передачи на расстояние 10 км (по умолчанию);
6. Поддержка индикации состояния;
7. Поддержка широкого диапазона напряжения питания 9-18 В, разъем питания с замком для предотвращения падения во время работы;
8. Plug and play, без отладки;

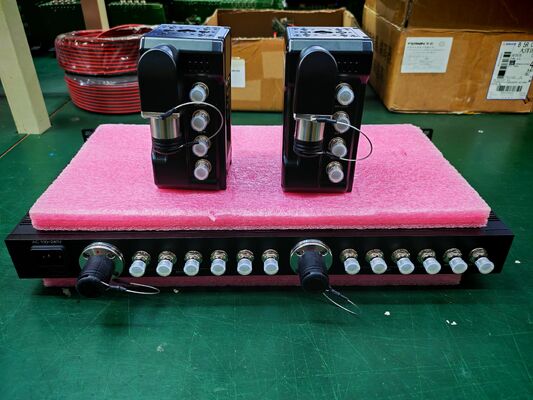

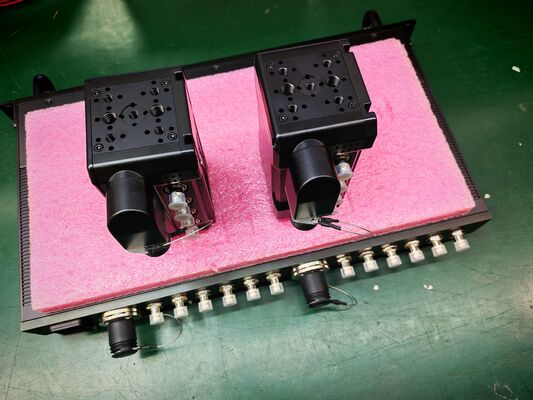

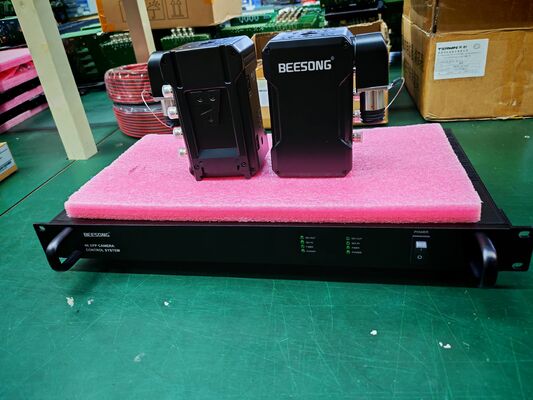

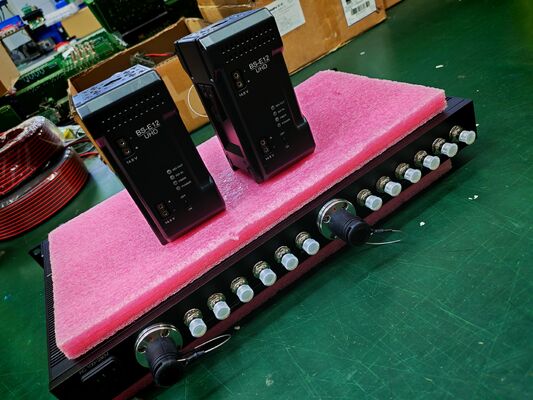

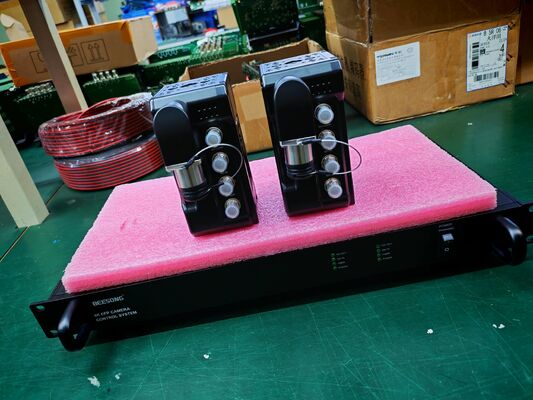

Изображения

Применение

Передача видеосигнала для вещания

Высококачественный мониторинг HD-SDI видео в дорожном движении (ITS)

Высококачественные изображения для безопасности метрополитена

Система наблюдения за авиацией

Система обнаружения вторжения на периметре нефтегазовой отрасли

Военные применения, локальные сети

Схема подключения

Напоминание

1. Рекомендуется сначала использовать короткое оптоволоконное соединение, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния.

2. Сигнал с оптоволоконного преобразователя может быть выведен на усилитель мощности, но аудиоисточник усилителя мощности не может выводить аудиосигнал на оптоволоконный преобразователь, иначе оборудование будет повреждено.

Устранение неисправностей индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или неисправен ли адаптер питания.

Неплотно или ослаблено ли гнездо.

2: Индикатор оптоволокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли оптоволоконный интерфейс и не вставлен ли он.

Проверьте, не слишком ли велико затухание оптоволокна.

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала.

Замените видеокабель.

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, совпадает ли скорость передачи данных.

Проверьте, не подключен ли кабель последовательного порта в обратном порядке.

Внимание

Защита от молнии, статического электричества и заземление:

При установке устройства рекомендуется учитывать воздействие молнии на заземление и принимать меры предосторожности. Сильное статическое электричество может повредить оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить питание оптического преобразователя.

Оптоволокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, и следует избегать их повреждения. Следует отметить, что источник света, производимый оптическими компонентами оптического преобразователя, вреден для глаз, поэтому не следует прямо смотреть на оптические компоненты оптического преобразователя. Если вам необходимо измерить оптическую мощность оптического преобразователя, используйте оптический измеритель мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Аккуратно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала после подтверждения того, что оптоволоконное соединение соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, что четко указано на этикетке и напечатано на корпусе оборудования.
