Оптоволоконная транспортная система премиум-класса EFP с 12G SDI/PGM/Intercom/Ethernet/SYNC для спортивных трансляций или мегасобытий
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Система управления камерой EFP | Волокновый разъем: | SMPTE 3K.93C.Y |
|---|---|---|---|
| Тип волокна: | Одиночный режим одиночного волокна | Длина волны: | 1270/1330/1470/1490 нм |
| Упаковка: | Сетевой | Гарантия: | 3 года |
Передача видео 4K в прямых трансляциях с использованием нескольких сигналов, гибридный кабель SMPTE для подачи питания
Обзор
Видеокамера BEESONG 4K (ENG) Оптоволоконный преобразователь 12G EFPразработан нашей компанией с независимыми правами интеллектуальной собственности, вбирая в себя преимущества аналогичных продуктов в стране и за рубежом, в сочетании с фактическим спросом рынка, мы разработали эту видеокамеру 4K (ENG) 12G EFP волоконно-оптический преобразователь.

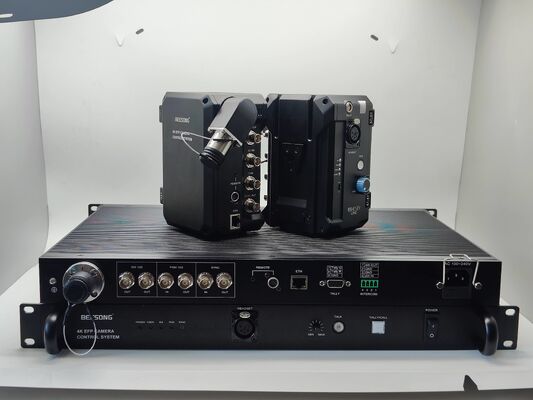

Многие телестанции и режиссеры остро нуждаются в студийных камерах, которые очень дороги, а высокая стоимость делает их недоступными для многих людей. BS-3K2T (оптоволоконный преобразователь камеры) и BS-3K1U (блок управления CCU) помогли людям решить проблему высокой стоимости платы.

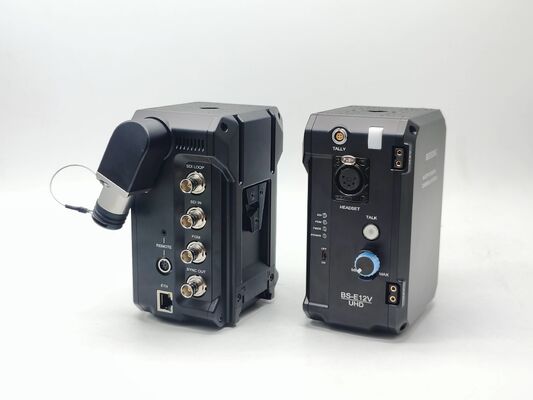

Видеокамера 4K (ENG) Оптоволоконный преобразователь 12G EFPсодержит 1 канал прямого видео 12G SDI с локальным выходом, 1 канал обратного PGM, 1 канал Genlock/BB/TC, 1 канал 8-контактный ДИСТАНЦИОННЫЙ, 1 канал 5-контактный XLR интерком, 1 канал Tally-выход, 1 канал 1000 м Ethernet и принимаетСМПТЭ 3К.93Соптический порт, специальные оптико-электрические гибридные оптические кабели поддерживают подачу питания и передачу сигналов на большие расстояния.
Уличные видеокамеры ENG делают замену студийных камер реальностью. Видеокамера BEESONG 4K (ENG) Оптоволоконный преобразователь 12G EFP позволяет использовать одну камеру для нескольких целей, будь то съемка на открытом воздухе или прямая трансляция шоу в студии, что повышает эффективность использования камеры.
Функция
1 прямой видеоканал 12G SDI с выходом локального шлейфа
1 канал обратного PGM
1 канал Генлок
1 канал 1000 м Ethernet
1 канал, 8-контактный, ДИСТАНЦИОННЫЙ
1-канальный 4-контактный разъем XLR для внутренней связи
1-канальный выход Tally
Оптоволоконный разъем SMPTE 3K93C
Технические характеристики
| Выходная мощность | Тип: 50 Вт Тип: 50 Вт |
| Температура хранения | -40°С ~+85°С |
| Оптоволоконный разъем | 3К.93С ЭДВ |
| Адаптер питания | 14,8 В постоянного тока |
| Размеры | 105*74*158 мм |
| Расстояние передачи | 300 метров |
| Рабочая температура | -20°С ~+75°С |
| Вес нетто | 1,35 кг |

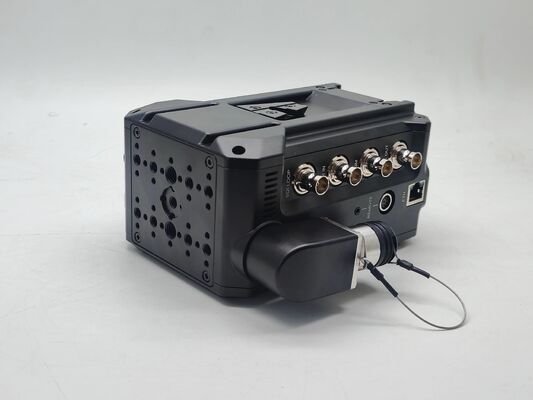

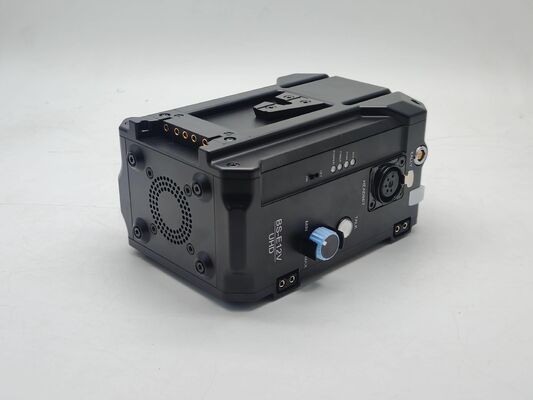

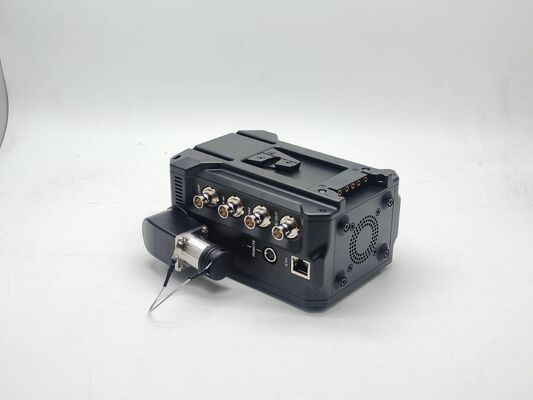

Картинки
Приложение
1. Совместимость SMPTE с последовательным цифровым интерфейсом.
2. Видео UHDTV/4K/8K/HDTV/SDTV
3. IP-медиашлюз
4. Цифровая обработка и редактирование видео.
Схема подключения
Напоминание
1. Рекомендуется в первый раз использовать короткую оптоволоконную линию, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнить передачу на большие расстояния.
2. Сигнал оптоволоконного преобразователя может выводиться на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный преобразователь, в противном случае оборудование будет сожжено.
Неисправность индикатора
1: Индикатор питания неисправен (POWER).
Отвечать:Проверьте, соответствует ли адаптер питания требованиям оборудования, или адаптер питания неисправен.
Не затянуто ли гнездо
2: Индикатор оптоволокна неисправен (FIBER).
Отвечать:Проверьте, не закреплен ли оптоволоконный интерфейс и не подключен ли он
Проверьте, не слишком ли ослаблено оптическое волокно.
3: Индикатор видео неисправен (ВИДЕО)
Отвечать:Проверьте источник сигнала
Замените видеокабель
4: Индикатор данных ненормальный (DATA)
Отвечать:Проверьте COM-порт, соответствует ли скорость передачи данных
Проверьте, подключен ли кабель последовательного порта наоборот.
Внимание
Молниезащита, статическое электричество и заземление:
Рекомендуется при установке устройства учитывать воздействие заземления молнией и меры профилактики. Сильное статическое электричество повредит оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить источник питания оптического преобразователя.
Волоконные и оптические компоненты:
Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, поэтому следует избегать повреждения оптических компонентов. Следует отметить, что источник света, создаваемый оптическими компонентами оптического преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптического преобразователя. Если вам необходимо определить оптическую мощность оптического преобразователя, используйте измеритель оптической мощности.
Оборудование и порядок установки:
1. Установка оптоволокна: осторожно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала, убедившись, что оптоволоконная линия соответствует требованиям установки.
2. Установка оборудования: оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на шасси оборудования.
