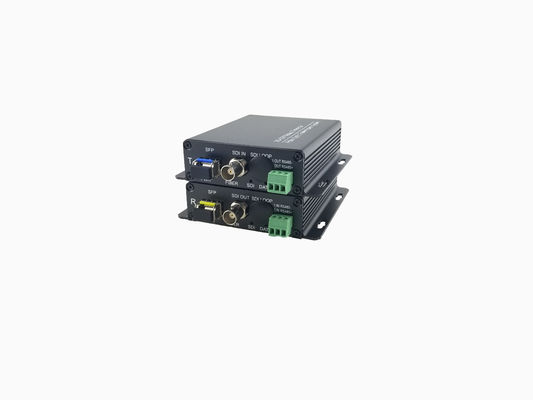

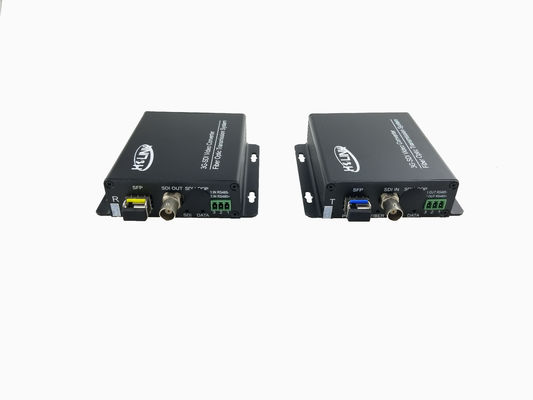

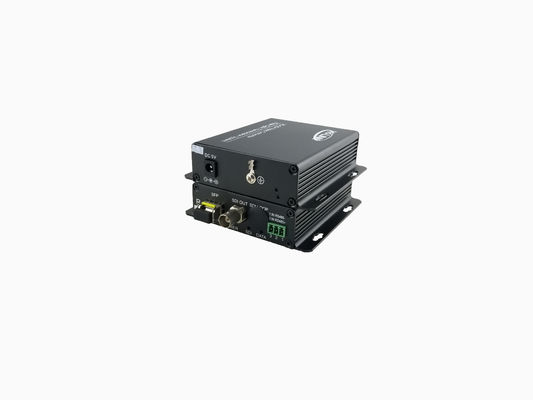

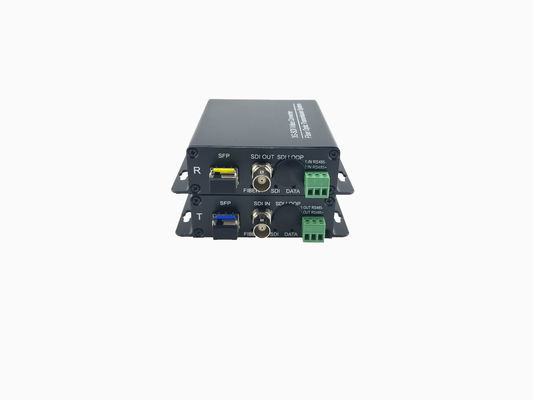

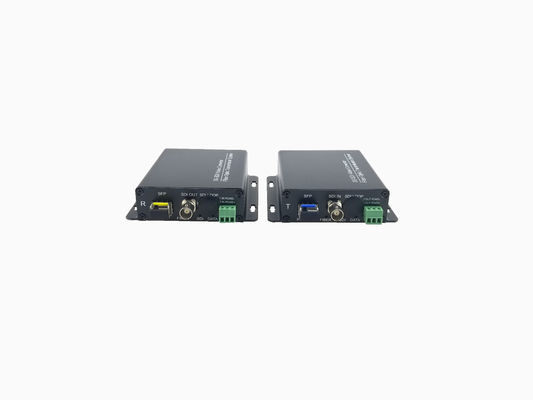

1080P/60Hz 3G-SDI-конвертер из оптических волокон с 1 каналом Reverse RS485 до 10 км с поддержкой Hot Swap
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Конвертер 3G SDI в оптоволокно | Равновесие: | 0-150 м @ 1,485 Гб/с |
|---|---|---|---|
| Применение: | 3G SDI система вещания | Каналы выхода: | 1 |
| Коннектор: | FC/PC ((SC/PC необязательно) | Разрешение поддержки: | 1080P@60fps, 1080P@30fps |
| Работая закал: | -5 до + 70°C | Длина волны: | Однорежимный 1310 нм |
1 порт 3G SDI оптоволоконный приемник с 1Ch RS485 обратными данными 20 км
Описание продукта
Проектирование системы Волоконно-оптический видеопередатчик и приемник
Серия SDI может передавать 1/2/4/8-каналы
SD-SDI/HD-SDI/3G-SDIвидео через одно ядро волокна.
Однорежимный или многорежимный
SD-SDI/HD-SDI/3G-SDIустройства предназначены для поддержки LC / PC оптического разъема
Мы предложим бесплатный патч кабель + адаптер для вашего запроса для SC / PC или ST / PC или FC / PC оптических
соединитель.
Диапазон расстояния передачи в соответствии с оптическим бюджетом.
Стандартный стандарт производителя - 20 км в одиночном режиме.
Особенности
16-часовое однонаправленное HD-SDI/ASI видео с 1-часовым встроенным аудио и 1000M/100M Ethernet по одному волокну
Диапазон от 19,4 Мбит/с до 1,485 Гбит/с
SMPTE 292M (1.485Gb/s) восстановление часов
Поддержка всех стандартов SMPTE 295M, 143Mb/s - 360Mb/s
Поддержка стандартов SMPTE 305M (SDTi), SMPTE 310M (19.4Mb/s), SMPTE 344M (540Mb/s), M2S и DVB-ASI (270Mb/s)
Выходная длина волны 1310nm,1550nm и 16 типов CWDM (ITU-T G.694.2 соответствие)
Автоматическое выравнивание кабеля 150 м, все 1,485 Гбит/с скорость ниже (Belden 1694A)
Факультативная система управления сетью
Индикаторы состояния светодиодов контролируют критические параметры
Факультативная сетевая система
Поддержка горячего обмена
Поддержка самостоятельная, 1U и 4U
Типичное применение
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
3Технические параметры
| SВвод BNC на эфир | |
| Стандарт телевизионного сигнала | SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и другие скорости телекоммуникаций / Datacom(19.4 Мб/с - 1.485 Гб/с) |
| Я...канал nput | 16 |
| Потеря отражения | >15DB |
| Равновесие | 0-150 м @1.485 Гбит/с |
| Внанектора | 75Ω BNC |
| Оптический выход | |
| Канал | 1 |
| Тип | Одномодный/волокнистый (необязательно многомодный) |
| Длина волны | 1310nm /1550nm |
| Потеря отражения | > 15 дБ |
| Джиттер | < 0, 2 IU |
| Коннектор | FC/PC ((SC/PC необязательно) |
| Ethernet | 1 порт 1000M или 100M RJ45 необязательно |
| Выход серийного ТВ BNC (EO/OE) | |
| Выходные каналы | 16 |
| Уровень сигнала | 800 мВ номинально |
| Время подъема/падения | 200P номинальные |
| Превышение | Амплитуда < 10% |
| Потеря отражения | > 15 дБ |
| Джиттер | < 0, 2 IU |
| Коннектор | 75Ω BNC |
| Показатель мощности и окружающей среды | |
| Рабочая температура | -45°C~+50°C |
| Давление | 220VAC до 12VDC/1A |
| Сила | 12 Вт |
| EMI/RFI | Часть 15 FCC, класс А, стандарт ЕС по ЭМК |
| Среднее время без проблем | >100000 часов |
