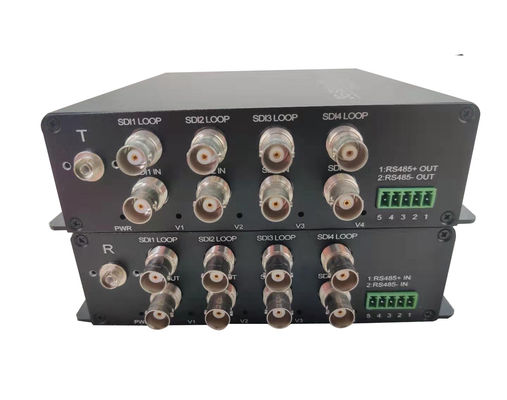

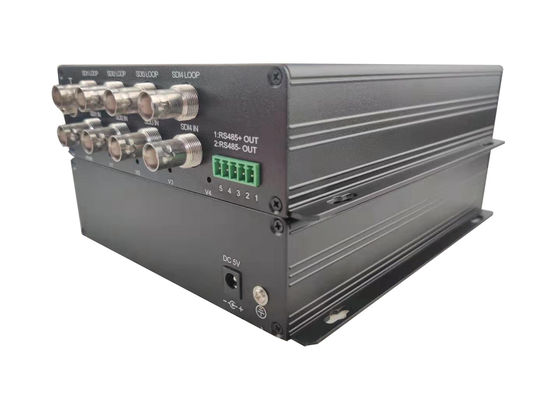

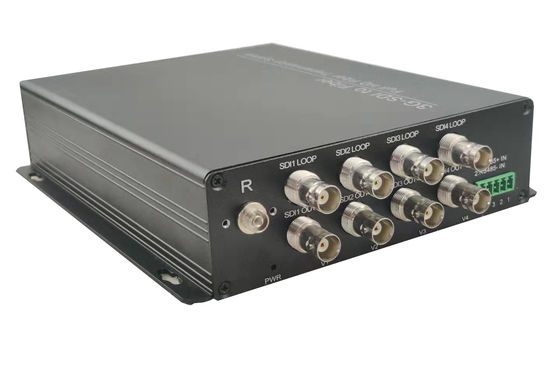

Humanity 8-канальный 3GSDI на цифровой видеоконвертер с данными RS485 и настраиваемыми услугами sdi на волоконный конвертер
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Конвертер 3G SDI в оптоволокно | Модуль волокна: | 3G SFP |
|---|---|---|---|
| Рабочая температура: | -10°C | 50°C | Потребление энергии: | ≤5W |
| тип интерфейса: | FC/SC/LC | Импеданс сигнала: | 75 Ω |
| Данные: | RS485 | Сертификация: | CE RoHS FCC |
| Длина волны: | 1310/1550 нм (по желанию) |
3G-SDI передатчик и приемник на одномодном волоконном ST/PC 20 км, 180 мм x 123 мм x 30 мм
Описание продукта
Проектирование системы Волоконно-оптический видеопередатчик и приемник
Серия SDI может передавать 1/2/4/8-каналы
SD-SDI/HD-SDI/3G-SDIвидео через одно ядро волокна.
Однорежимный или многорежимный
SD-SDI/HD-SDI/3G-SDIустройства предназначены для поддержки LC / PC оптического разъема
Мы предложим бесплатный патч кабель + адаптер для вашего запроса для SC / PC или ST / PC или FC / PC оптических
соединитель.
Диапазон расстояния передачи в соответствии с оптическим бюджетом.
Стандартный стандарт производителя - 20 км в одиночном режиме.
Особенности
•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну
•Максимальная скорость работы - 3,2 Гбит/с
•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм,1550nm и 16 других типов CWDM длины волны (соответствуют ITU-T G.694.2)
• Автоматическое выравнивание кабеля, используемое для всех скоростей ниже 3,2 Гбит/сБелден 1694А)
•Указание состояния светодиодаконтролировать условия труда
•Система передачи видео может поддерживать многие отрасли приложения
•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности
•Поддержка формата видео SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Типичное применение
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
Технические параметры
| Волокна |
Коннектор: FC/ST/PC Мощность передачи: лучше -6 дБ Чувствительность приемника: лучше -18 дБ Динамический диапазон оптики: 12 дБ Максимальная оптическая потеря: 12 дБ Волокно: одномодное/многомодное волокно, одноволокно |
| Передача волоконного каналаРасстояние ограничивается потерей оптической цепи и дополнительными потерями в результате соединителей, фитингов и патч-панели. Расстояние передачи также может быть ограничено пропускной способностью оптического волокна. | |
| Видеоинтерфейс |
Пропускная способность видео:5 - 10 Гц Уровень частоты ввода и вывода: 1Vp-p Частота отбора проб: 16,4M (типичное значение) СигналИмпеданс: 75 Ω Интерфейс сигнала: BNC/PAL/NTSC/SECAM Дифференциальная прибыль (DG): <1,3 % (типичное значение) Соотношение сигнала к шуму (SNR): 63 дБ |
| Интерфейс данных |
Интерфейс данных:RS-232, RS-422, RS-485, ТТЛ Режим передачи данных: NRZ, Манчестер, двуфазный Скорость передачи данных: 110 кбит / с-115,200 кбит / с Порт интерфейса: RJ45 |
| Сила | Силовое питание:AC180V ~ 260V; постоянное течение 48 В; постоянное течение + 24 В
Потребление энергии:≤ 5 Вт |
| Размер | Размер продукта: 103X93X28 ((WXDXH) Простая упаковка:200X176X55(WXDXH) |
| Рабочая среда | Рабочая температура: -10°C ~ 50°В Рабочая влажность: 5% ~ 95% (без конденсации) Температура хранения: -40°C ~ 80°В |
