1 канал HD-SDI на оптический видеоконвертер 20 км
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | HD-SDI-конвертер на волоконное видео | Определение поддержки: | 1080p@30Hz |
|---|---|---|---|
| Операционная температура: | -40~85℃ | Соблюдение стандарта: | SMPTE-292M HD-SDI и SMPTE-259M SD-SDI |
| Коэффициент данных: | 20,97 Гбит/с,1.485 Гбит/с и 270 Мб/с | Тип волокна: | SM или MM |
| Коннектор из волокон: | FC Default,SC Выбираемый | Материал: | Сплав алюминия |
| Расстояние передачи: | 0-100 км, 20 км по умолчанию | Ключевые слова: | Видеопередатчик HD-SDI |
HD Video Audio Transmission 1080p видеопередатчик HD-SDI волоконно-оптический преобразователь RS485 одномодный до 20/40/80 км
Производство:
Это 3G / HD-SDI передатчик и приемник является недорогим устройством передачи для одного направленияSD/HD/3G-SDI видео с однорежимным и многорежимным кабелем передачи оптических волокон. Передатчик и приемник SD/HD/3G-SDI спроектированы с помощью цифровой технологии оптической передачи,передача одностороннего видеосигнала SD/HD-SDI на большие расстояния, односторонний обратный 485 сигнал управления на одном одномодном оптическом волокне.Поддержка сигналов SMPTE292M.SMPTE259M.SMPTE424.
Конвертер SDI по волоконному кабелю использует новейшие технологии видеопроцесса,которые поддерживают передачу на большие расстояния и высокое качество 1-канального видео и 1-канального обратного сигнала данных RS485 в реальном времени. И диапазон формата сигнала 19.4Mbps ~ 2.97Gbps, поддержка SMPTE292, SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M и т.д.

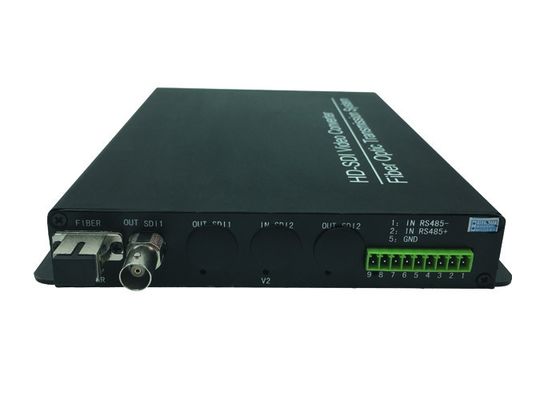

Рисунок на лицевой стороне:
Функция и особенности:
1, Поддержка 1-канальной видео и 1-канальной передачи данных RS485
2, Расстояние до 20 км по SM-волоконному кабелю
3, Доступно для 19,4Mb/s ~ 2,97Gb/s
4, 100 м Автоматическое выравнивание кабеля, подходящее для всех скоростей ниже 2,97 Гбит/с
5, Поддержка видео нетронутой регенеративной реле
6, светодиодный индикатор для мониторинга всех критических параметров
7, Не требуется программное обеспечение, поддержка подключения и воспроизведения
8, с функцией защиты от перенапряжения и антиэлектростатической защиты
Особенности
| Параметр | Описание | |
| Видео | соединитель | BNC |
| Пропускная способность интерфейса | 1.4835 Гбит / с,1.485 Гбит/с,2.97 Гбит / с | |
| импедантность | 75Ω | |
| Резолюция |
1920*1080@60Гц; 1920*1080@50Гц; 1920*1080@30Гц; 1920*1080@25Гц; 1920*1080@24Гц; 1280*720@60Гц; 1280*720P@50Hz; 525i; 625i |
|
| RS485 | соединитель | Промышленные терминалы |
| Ставка Baud | Самоадаптивный, Макс.11500 бит в секунду | |
| Оптические волокна | Самоадаптивный, Макс.11500 бит в секунду | LC/SC |
| тип | Однорежимный | |
| Длина волны | Однорежимный 1310 нм | |
| пропускной способности | 2.97 Гбит / 1,25 Гбит / | |
| Расстояние передачи | Однорежимный3/20/40/80 км | |
| Прочие | Сила | Адаптер питания:DC 5V/2A |
| Рассеивание энергии | MAX 2,5 Вт | |
| Температура | -5°C~ + 70°C | |
| Влажность | 5% ~ 90% | |
| Размер | 120 мм х 97,5 мм х 25,2 мм | |
| Гарантия | 3 года | |
| Модель продукта | HDSDI |
| Расстояние передачи | 0 ~ 20 км ((необязательно 40 км/60 км) |
| Длина волны | 1310nm/1550nm |
| Тип соединителя оптического волокна | SC/PC |
| Сила передачи | -10~-3 дБм |
| Количество волокон | 1 ядро |
| Чувствительность приемника | Лучше 34 дБм. |
| Совместима с стандартом | Поддержка стандартов SMPTE292M, SMPTE259M |
| Уровень | Работает со скоростью 270 Мбит / с ~ 1,5 Гбит / с |
| Интерфейс видео | 1 BNC |
| Интерфейс данных | 1 промышленный терминал RS485 |
| Номинальный уровень входа и выхода | 800mVp-p±10% |
| Номинальное входное и выходное импеданс | 75Ω |
| Частота отбора проб | 32K/48KHz |
| Номинальный уровень входа и выхода | Неравновесное 2В p-p |
| Рабочая температура | От 0 до 40 градусов Цельсия / 32 до 104 градусов по Фаренгейту |
| Температура хранения | -20 до 60 градусов Цельсия /-4 до 140 градусов по Фаренгейту |
| Относительная влажность | 20~90% RH (без конденсации) |
| Требования к мощности | 5 ~ 24VDC |
Диаграмма соединения
Внимание: Осторожно вставляйте/выводите кабели.
Упаковка и перевозка
Содержание упаковки
1) Главное устройство.
2) Руководство
3) Адаптер питания
