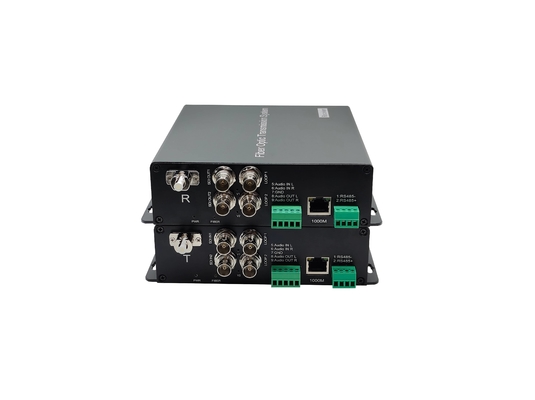

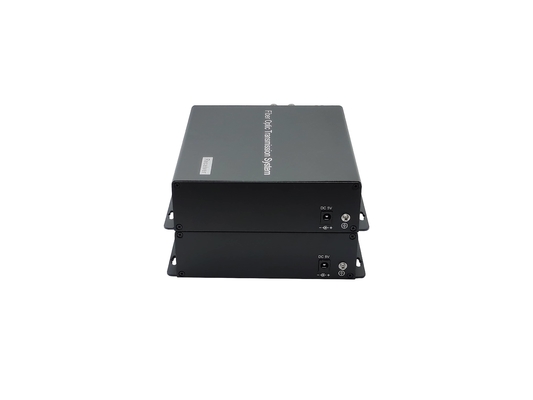

Оборудование для передачи нескольких сигналов по одному оптоволоконному кабелю: 1 ГБ Ethernet, 3G SDI, Аудио, Данные RS485

Изображения

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP-медиа шлюз

4. Цифровая обработка и редактирование видео

Схема подключения Ссылка

Напоминание

1. Рекомендуется использовать короткую оптоволоконную линию в первый раз, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный преобразователь, в противном случае оборудование будет сожжено

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям к оборудованию или адаптер питания неисправен

Неплотно или ослаблено ли гнездо

2: Индикатор волокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли оптический интерфейс и не подключен ли он

Проверьте, не слишком ли ослаблено оптическое волокно

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта наоборот

Внимание

Защита от молнии, статического электричества и заземления:

Рекомендуется при установке устройства учитывать влияние заземления молнией и меры предосторожности. Сильное статическое электричество повредит оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить питание оптического преобразователя.

Волокно и оптические компоненты:

Будьте осторожны при подключении оптического волокна, так как оптические компоненты оптического преобразователя очень хрупкие, и вам следует избегать повреждения оптических компонентов. Следует отметить, что источник света, создаваемый оптическими компонентами оптического преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптического преобразователя. Если вам необходимо обнаружить оптическую мощность оптического преобразователя, используйте измеритель оптической мощности.

Оборудование и процедуры установки:

1. Установка оптического волокна: Пожалуйста, осторожно вставьте оптическое волокно в оптический интерфейс оптического терминала после подтверждения того, что оптоволоконная линия соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на корпусе оборудования.
