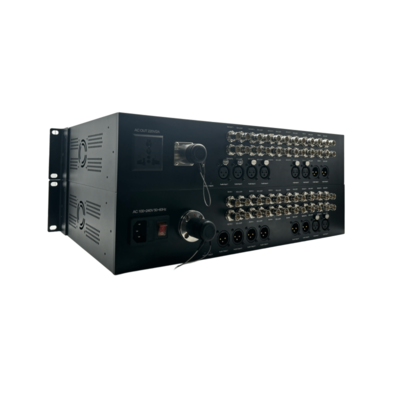

Изготовленный на заказ 12-портовый оптоволоконный преобразователь 3G-SDI с 8-канальным XLR аудио, разъемом SMPTE

Передает 12 каналов несжатого видео 3G-SDI, HD-SDI или SD-SDI и 8 каналов XLR аудио по одному оптоволокну на дальний конец.

Поддержка одномодового волокна для расстояний до 200 метров.

Высокое качество вещания, долгий срок службы.

Передача видео в реальном времени для исключительного качества и разрешения.

Поддержка разрешения видео 1080P@60, 30, 25, 24 Гц, 1080I@60, 50 Гц.

Поддерживает SMPTE 424M, SMPTE 292M, SMPTE 259M или DVB-ASI.

Поддерживает встроенный цифровой аудиопоток. Светодиодный индикатор обеспечивает быструю индикацию рабочих параметров.

Простота установки, подключи и работай.

Функции

8-канальный прямой 3G-SDI

4-канальный обратный 3GSDI

2-канальный прямой XLR аудио

6-канальный обратный XLR аудио

Питание Lemo Fxw

Патологические паттерны

Описание

Технические характеристики:
1. Тип волокна: одномодовое, одно волокно (по умолчанию)
2. Рабочее расстояние: 0~200 м
3. Разъем Lemo: FC/LC/SC/ST (опционально)

SDI Видео:
1. Количество видеоинтерфейсов: 12 каналов с петлей
2. Физический интерфейс: BNC
3. Максимальное разрешение: 1080P при 60 Гц
4. Входное и выходное сопротивление видео: 75 Ом (несимметричное)
5. Входное/выходное напряжение видео: типичное 1 В пик-пик, мин. 0,5 В пик-пик, макс. 1,5 В пик-пик
6. Скорость передачи видео: макс. 11,88 Гбит/с
7. Стандарт видео SDI: 270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI), SMPTE425M 3 Гбит/с отображение (3G-SDI), SMPTE424M 3 Гбит/с последовательный интерфейс (3G-SDI), SMPIE ST-2082 12G-SDI

XLR Аудио:
1. Количество XLR интерфейсов: 8
2. Уровень сигнала: 0,5-4 В пик-пик
3. Динамическая полоса пропускания: 101 дБ
4. Общие гармонические искажения (THD): -90 дБ
5. Частота дискретизации: 192 кГц
6. Отношение сигнал/шум (SNR): 100 дБ

Электрические и механические характеристики:
1. Требования к входному питанию: DC 5V
2. Адаптер питания: AC 100V~240V


Комплект поставки:
1 x 3G-SDI передатчик
1 x 3G-SDI приемник
1 x Руководство пользователя
2 x Внешний адаптер питания (опционально US/EU/UK/AU)

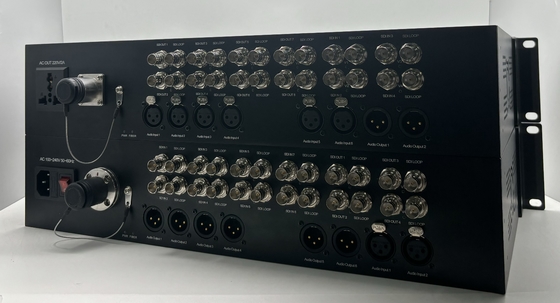

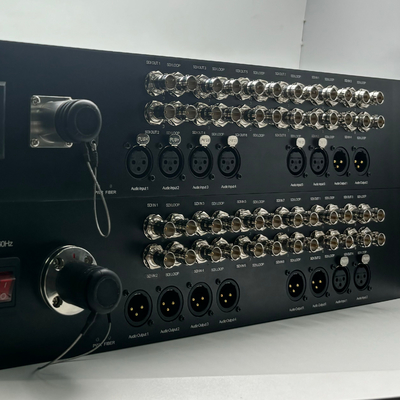

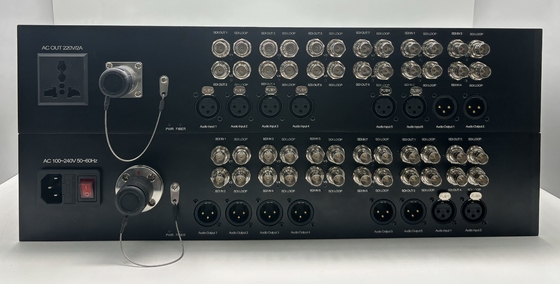

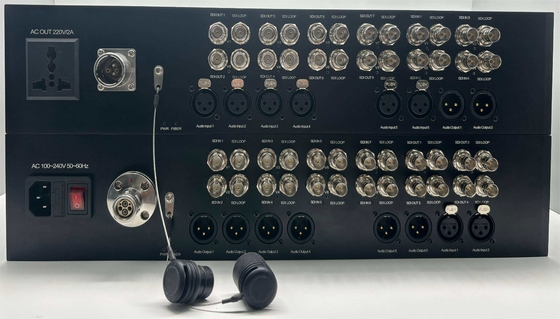

Фотографии

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP медиа шлюз

4. Цифровая обработка и редактирование видео

Схема подключения (справочно)

Напоминание

1. Рекомендуется использовать короткую оптоволоконную линию связи в первый раз, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния.

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный преобразователь, в противном случае оборудование будет повреждено.

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или адаптер питания неисправен

Неплотно или ослаблено ли гнездо

2: Индикатор волокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли и не вставлен ли интерфейс оптоволокна

Проверьте, не слишком ли ослаблено оптоволокно

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта наоборот

Внимание

Защита от молнии, статического электричества и заземления:

При установке устройства рекомендуется учитывать влияние заземления от молнии и меры предосторожности. Сильное статическое электричество повредит оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптоволоконного преобразователя сначала отключить питание оптоволоконного преобразователя.

Волокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптоволоконного преобразователя очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что свет, производимый оптическими компонентами оптоволоконного преобразователя, вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптоволоконного преобразователя. Если вам необходимо обнаружить оптическую мощность оптоволоконного преобразователя, используйте измеритель оптической мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Пожалуйста, осторожно вставьте оптоволокно в интерфейс оптоволокна оптического терминала после подтверждения того, что оптоволоконная линия связи соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на корпусе оборудования.
