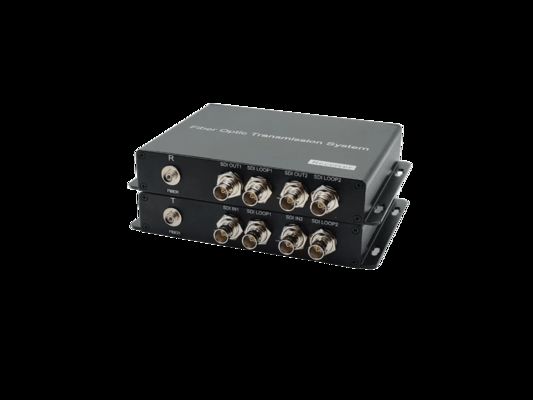

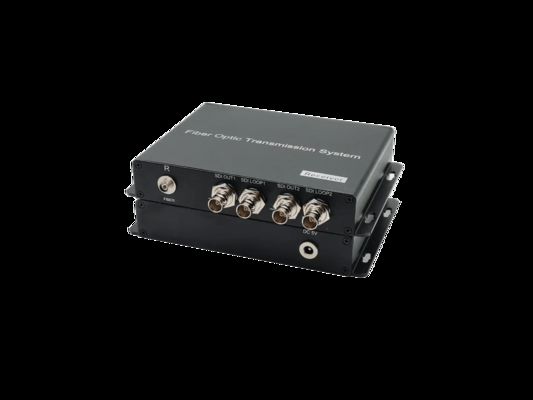

2-канальный форвардный 12G SDI оптоволоконный конвертер

1. Поддержка ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD); совместимость с DVB-ASI и AES10 (MADI);

2. И передатчик, и приемник имеют функцию восстановления синхронизации; (восстановитель синхронизации может уменьшить высокочастотный джиттер и полностью восстановить данные с чистой синхронизацией с низким джиттером);

3. Восстановитель синхронизации заблокирован на частотах 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или на подчастоте 1,001 и скорости SMPTE 270 Мбит/с;

4. Вход сигнала имеет функцию автоматического выравнивания кабеля (EQ), выход имеет функцию драйвера (CD);

5. Поддержка подключаемого оптического модуля SFP, который можно заменить оптическим модулем, соответствующим различным расстояниям или интерфейсам, в соответствии с фактическими требованиями площадки;

6. Поддержка одномодового одноволоконного/двухволоконного расстояния передачи 10 км (по умолчанию)

7. Поддержка отображения индикатора состояния;

8. Поддержка широкого напряжения питания 5-36 В постоянного тока, разъем питания с замком для предотвращения падения оборудования во время работы

9. Подключи и работай, без отладки;

Изображения

Спецификация

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP-медиашлюз

4. Цифровая обработка и редактирование видео

Схема подключения

Напоминание

1. Рекомендуется использовать короткую оптоволоконную линию в первый раз, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный преобразователь, в противном случае оборудование будет повреждено

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям к оборудованию или адаптер питания неисправен

Неплотно или ослаблено ли гнездо

2: Индикатор волокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли интерфейс оптоволокна и не подключен ли он

Проверьте, не слишком ли ослаблено оптоволокно

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте порт COM, соответствует ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта в обратном направлении

Внимание

Защита от молнии, статического электричества и заземления:

Рекомендуется, чтобы при установке устройства следует учитывать влияние заземления молнией и меры предосторожности. Сильное статическое электричество повредит оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптоволоконного преобразователя сначала отключить питание оптоволоконного преобразователя.

Волокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптоволоконного преобразователя очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что свет, излучаемый оптическими компонентами оптоволоконного преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптоволоконного преобразователя. Если вам необходимо обнаружить оптическую мощность оптоволоконного преобразователя, используйте измеритель оптической мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Пожалуйста, осторожно вставьте оптоволокно в интерфейс оптоволокна оптического терминала после подтверждения того, что оптоволоконная линия соответствует требованиям установки.

2. Установка оборудования: Оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на шасси оборудования.
