Новейший Mini 4K60 HDMI оптоволоконный преобразователь с данными RS232

Видео соответствует стандартам HDMI 2.0, поддерживает шифрование HDCP 1.4/2.2/2.3

для обеспечения безопасности контента.

Использование режима EDID pass-through обеспечивает интеллектуальное согласование между дисплейными устройствами и исходными устройствами, избегая проблем с отображением, вызванных несовместимостью параметров (таких как неправильное разрешение или искажение изображения), повышая совместимость и надежность.

Прохождение управляющего сигнала: Использование технологии сквозной передачи для обеспечения двунаправленной передачи сигналов RS232, позволяющей дистанционно управлять удаленными устройствами (например, PTZ-камерой и меню дисплея). Устройство может выбирать данные RS232/RS485; RS232 является конфигурацией по умолчанию. Для данных RS485, пожалуйста, свяжитесь с отделом продаж для настройки данных RS485 перед отгрузкой.

Вставляемый модуль SFP: Поддерживает возможность горячей замены, миниатюрный дизайн, высокую гибкость, может заменить модуль на многомодовый или дальнего действия в соответствии с вашими фактическими потребностями. Таким образом, экономически эффективное управление и простое обслуживание.

‌

Многопозиционный светодиодный индикатор: Обеспечивает обратную связь в реальном времени, помогая пользователям быстро определять состояние устройства или потенциальные проблемы.

Одномодовое оптоволокно может достигать расстояния до 10 км без ретрансляции.

Широкий диапазон напряжения DC 5~30V и два режима питания интерфейса: DC5.5*2.1 и USB Type C, более гибкие в использовании.

Подключи и работай, настройка не требуется.

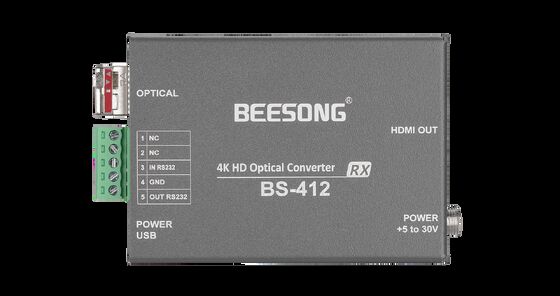

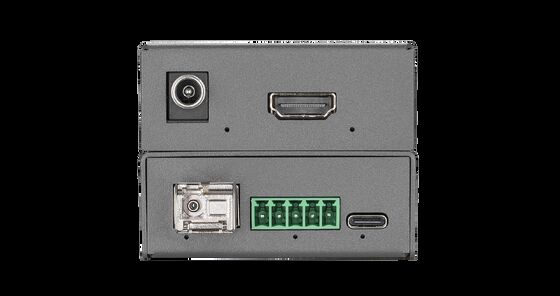

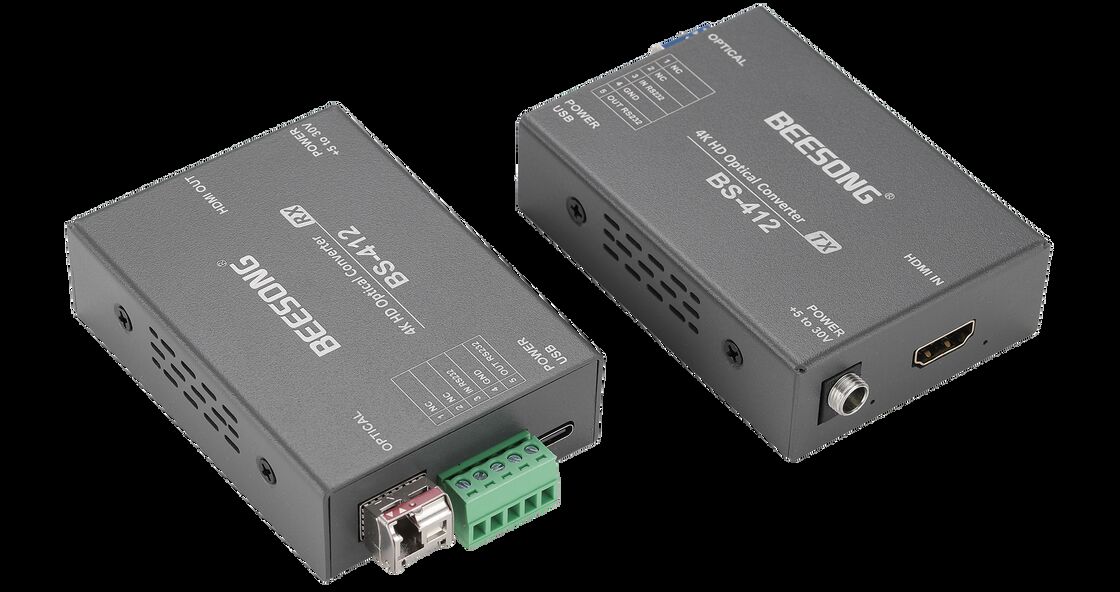

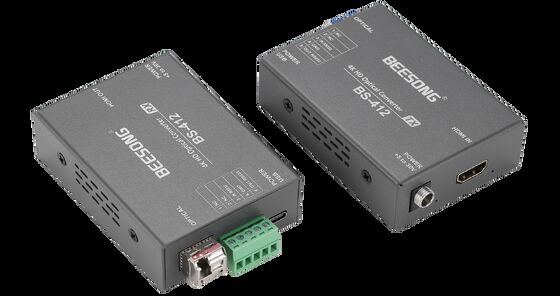

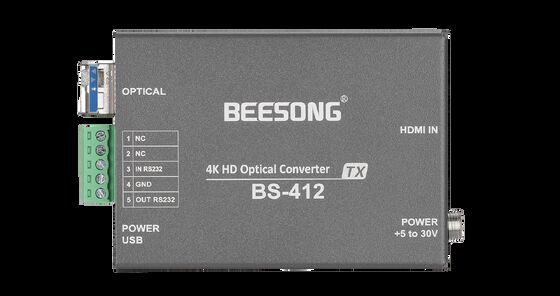

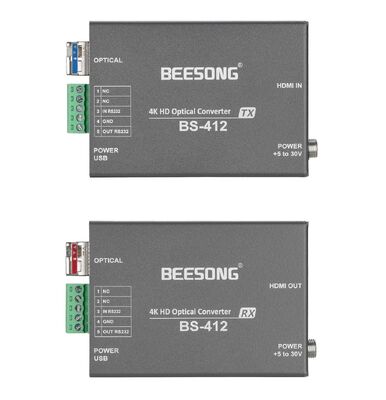

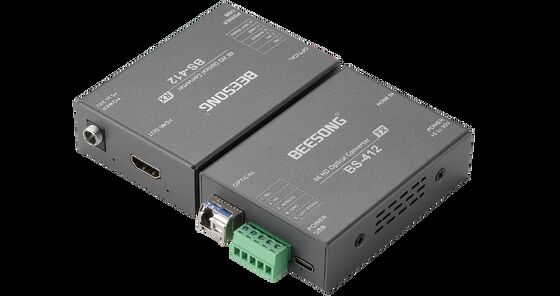

Изображения

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. UHDTV/4K/8K/HDTV/SDTV видео

3. IP медиа-шлюз

4. Цифровая обработка и редактирование видео

Схема подключения

Напоминание

1. Рекомендуется сначала использовать короткий оптический кабель для обеспечения нормальной работы всех функций оборудования, а затем осуществлять передачу на большие расстояния.

2. Сигнал с оптоволоконного конвертера может быть выведен на усилитель мощности, но источник аудиосигнала усилителя мощности не может быть выведен на оптоволоконный конвертер, иначе оборудование будет сожжено.

Устранение неисправностей индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или неисправен ли адаптер питания.

Неплотно или слабо подключена розетка.

2: Индикатор оптоволокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли оптический интерфейс и не вставлен ли он.

Проверьте, не слишком ли велико затухание оптоволокна.

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала.

Замените видеокабель.

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, совпадает ли скорость передачи данных.

Проверьте, не подключен ли кабель последовательного порта наоборот.

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать воздействие молнии на заземление и принимать меры предосторожности. Сильное статическое электричество повредит оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического конвертера сначала отключить питание оптического конвертера.

Оптоволокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического конвертера очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что источник света, производимый оптическими компонентами оптического конвертера, вреден для глаз, поэтому не следует прямо контактировать с оптическими компонентами оптического конвертера. Если вам необходимо измерить оптическую мощность оптического конвертера, используйте оптический измеритель мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Аккуратно вставьте оптоволокно в оптический интерфейс оптического терминала после подтверждения того, что оптическая линия соответствует требованиям установки.

2. Установка оборудования: Оборудование можно различить как передатчик и приемник, что четко указано на этикетке и напечатано на корпусе оборудования.
