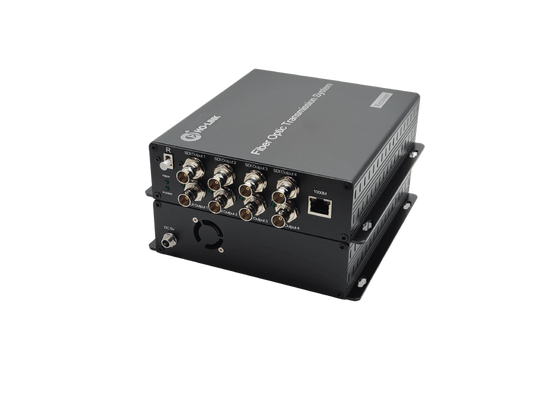

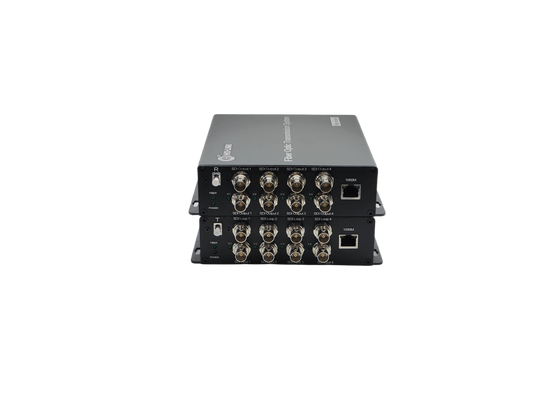

4 канала 3G SDI вход с IP сетью многосигнальное оборудование передачи через один волоконно-волоконный кабель

Изображения

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. UHDTV/4K/8K/HDTV/SDTV видео

3. IP медиа-шлюз

4. Цифровая обработка и редактирование видео

Ссылка на схему подключения

Напоминание

1. Рекомендуется сначала использовать короткий оптоволоконный канал, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния

2. Сигнал с оптоволоконного преобразователя может быть выведен на усилитель мощности, но аудиоисточник усилителя мощности не может выводить аудиосигнал на оптоволоконный преобразователь, иначе оборудование будет сожжено

Устранение неисправностей индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или неисправен ли адаптер питания

Неплотно или слабо подключена розетка

2: Индикатор оптоволокна неисправен (FIBER)

Ответ: Проверьте, не ослаблен ли оптический интерфейс и не вставлен ли он

Проверьте, не слишком ли велико затухание оптоволокна

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте порт COM, совпадает ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта неправильно

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать воздействие молнии на заземление и принимать меры предосторожности. Сильное статическое электричество повредит оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить питание оптического преобразователя.

Оптоволокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, и следует избегать их повреждения. Следует отметить, что источник света, производимый оптическими компонентами оптического преобразователя, вреден для глаз, поэтому не следует прямо контактировать с оптическими компонентами оптического преобразователя. Если вам нужно измерить оптическую мощность оптического преобразователя, используйте оптический измеритель мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Аккуратно вставьте оптоволокно в оптический интерфейс оптического терминала после подтверждения того, что оптоволоконный канал соответствует требованиям установки.

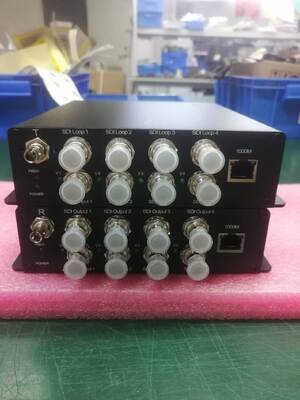

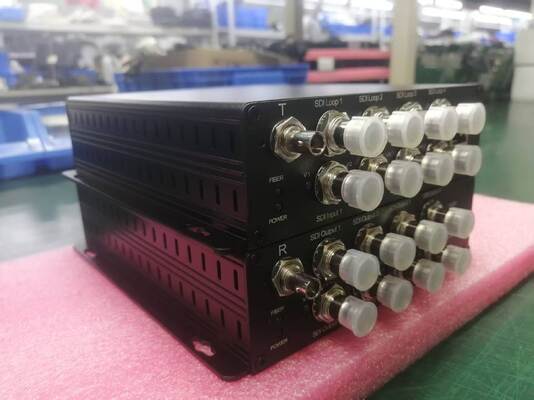

2. Установка оборудования: Оборудование можно различать на передатчик и приемник, и это четко указано на этикетке и напечатано на корпусе оборудования.
