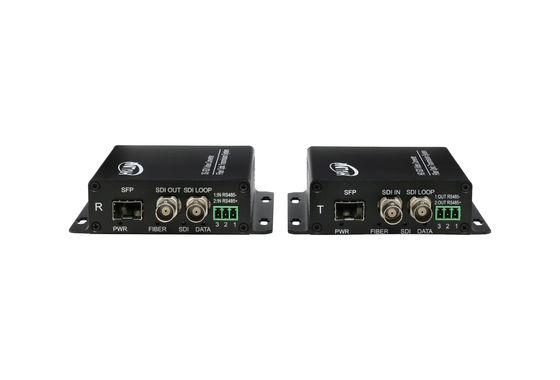

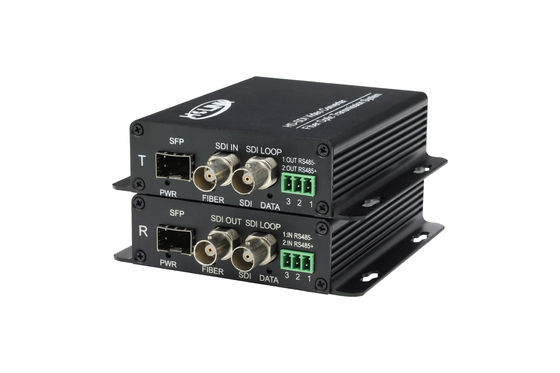

Лучшая цена SD-SDI 3G SDI преобразователь с 1Ch 485 Data hd преобразователь медиа 85 мм х 76 мм х 30 мм
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 3G-SDI через волоконный преобразователь | Применение: | Мультимедийная система 3G SDI |
|---|---|---|---|
| Разрешение поддержки: | 1080P@60FPS | Модуль волокна: | Модуль 3G SFP |
| Стандартный: | CE/ROHS/FCC | Расстояние передачи: | 0-80KM |
| Выделить: | 3g hd sdi,HD SDI приемник |
||
Высокое качество 1Ch 1080P3G SDI на волоконный преобразовательдля системы прямых телевизионных трансляций,85 мм x 76 мм x 30 мм
Обзор:
Ho-link 3G/HD-SDI передатчик и приемник является дешевым устройством для передачи данных в одностороннем порядкеSD/HD/3G-SDI видео с однорежимным и многорежимным кабелем передачи оптических волокон. Передатчик и приемник SD/HD/3G-SDI спроектированы с помощью цифровой технологии оптической передачи,передача одностороннего видеосигнала SD/HD-SDI на большие расстояния, односторонний обратный 485 сигнал управления на одном одномодном оптическом волокне.Поддержка сигналов SMPTE292M.SMPTE259M.SMPTE424.
Особенность:
- SD/HD-SDIподдерживается видеосигнал;
- Соответствует SMPTE 259M SD-SDI, SMPTE 292M HD-SDI
- Поддержка скорости передачи данных 1485Mb/s и 270Mb/s
- Аудио, значение переключения, RS232/422/485
- Поддержка 1080P@30,29.97,25,24,23.98; 1080I@60,59.94,50; 720P@60,59.94, 50,30,29.97,25,24,23.98 и 625i, 525i формат видео
- "Системные" устройства, предназначенные для использования в процессе создания и передачи радиосигналов.
- сверхоптический динамический диапазон и свободный от регулировки перед использованием;
- техника покрытия поверхности;
- технология WDM/CWDM/DWDM с оптическими волокнами;
- 1000 моптоволоконная передача, легко обновляемая;
- Ультраширокий диапазон температур на промышленном уровне (-40°C)~+85°C), адаптируемый к различным условиям;
Спецификация:
| Серийный телевизор, вход BNC | Стандарт сигнала: SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и Telecom/Datacom | |
| скорость 2,97 Гбит/с) | ||
| Номер ввода: 1 | ||
| Потеря отражения: >15DB | ||
| Равновесие: 0-150 м @ 1,485 Гбит/с | ||
| Коннектор: FC/PC(SC/PC необязательно) | ||
| Оптики | Канал: 1 | |
| Тип: однорежимный (необязательно многорежимный) | ||
| Длина волны: 1310nm / 1550nm | ||
| Расстояние передачи 20 км | ||
| Потеря отражения: > 15 дБ | ||
| Дитерация: < 0,2 IU | ||
| Коннектор: FC/PC (SC/PC необязательно) | ||
| Серийный ТВ, выход BNC (EO/OE) | Номер выхода:1 | |
| Уровень сигнала: 800 мВ номинально | ||
| Время подъема/падения: показание 200ps | ||
| Превышение амплитуды: < 10% | ||
| Потеря отражения: > 15 дБ | ||
| Дитерация: < 0,2 IU | ||
| Коннектор: 75Ω BNC | ||
| Аналоговый аудио | Импеданс ввода/вывода: 600Ω равновесия | |
| Интерфейс ввода/вывода: XLR | ||
| Максимальный уровень ввода/вывода: +15 дБУ | ||
| Ответ на частоту: 20Hz-20KHz,±0,1dB | ||
| SNR: > 85dB ((A взвешенный) | ||
| THD+N: < 0,01%@1KHz | ||
| Прохождение: < -90 дБ | ||
| Данные | Канал: 1 | |
| Формат данных: RS-485/422/RS232 (полный/полудуплексный) и поддержка NRZ, RZI и Manchester | ||
| Скорость передачи данных: постоянный до 100 Кбит/с | ||
| Режим: полный/полудуплексный | ||
| Коннектор: конечный конец провода | ||
| Силовая и экологическая индикация | Рабочая температура: -40°C~+85°C | |
| Давление: 1A@12VDC | ||
| Мощность: 12 Вт | ||
| EMI/RFI: соответствует стандарту FCC Часть 15 Класс A, EMC ЕС | ||
| Среднее время без проблем: >100000 часов | ||
| Поддержка видеоформата SDI | 625/25PAL;525/29.97NTSC;525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; | |
Типичное применение
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
Упаковка и перевозка
1 Все наши пакеты являются международным стандартным пакетом
2 Мы будем доставлять наши продукты, как только заказ будет подтвержден
Оплата
Наши услуги
Добро пожаловать, чтобы узнать!
Ho-Link Technology Co.,Ltd.
Информация о компании
Профиль компании
Ho-link Technology Co., Limited.Мы производим полный спектр волоконно-оптических продуктов для передачи, от преобразователя медиа, видео преобразователя,к оптическому приемопередатчику и коммутатору POEКроме того, мы предоставляем услуги OEM / ODM для многих известных компаний в телекоммуникационной отрасли по всему миру.
Каждый месяц мы можем производить 10 000 единиц вышеуказанной продукции.И все наши продукты имеют маркировку CE и FCC, найти хорошие рынки во многих странах и регионах, включая Великобританию,
Испания,Италия,Польша,Турция,США,Канада,Бразилия,Австралия,Индонезия,Сингапур,Малайзия,Вьетнам и Индия.
Добро пожаловать к источнику высококачественной продукции по конкурентоспособным ценам от нас.
