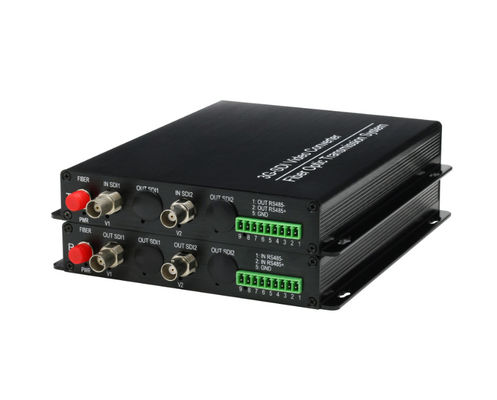

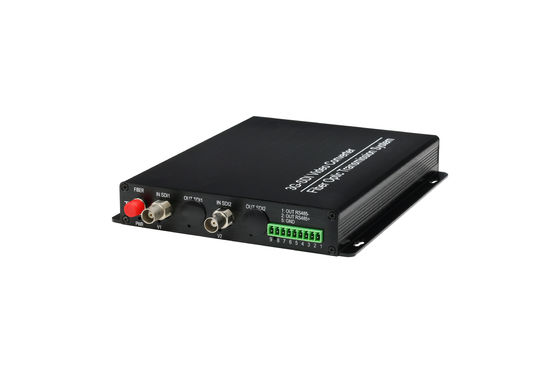

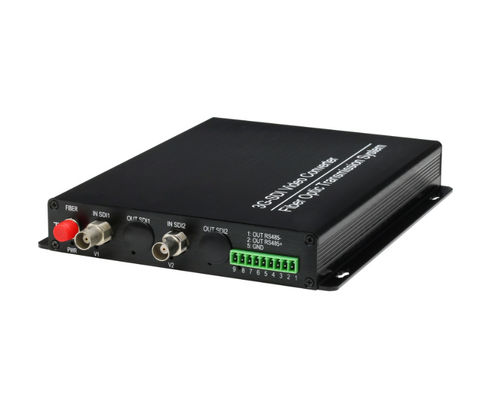

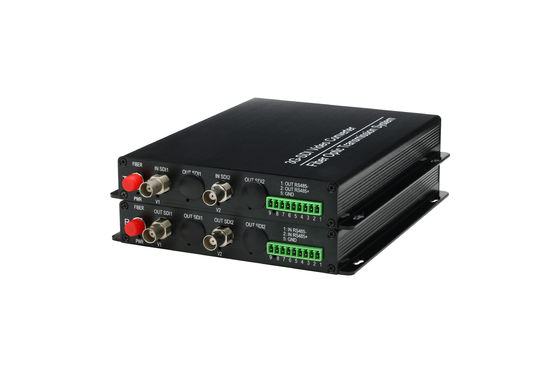

2 Chs 3G SDI HD SDI видео в оптический преобразователь, CCTV видео преобразователь SM / MM Fiber

Проектирование системыВолоконно-оптический видеопередатчик и приемник

Серия SDI может передавать 2-каналы

SD-SDI/HD-SDI/3G-SDI видео через одноядерное волокно.

Однорежимный или многорежимный

Устройства SD-SDI/HD-SDI/3G-SDI предназначены для поддержки оптического разъема LC/PC

Мы предложим бесплатный патч кабель + адаптер для вашего запроса для SC / PC или ST / PC или FC / PC оптических

соединитель.

Диапазон расстояния передачи в соответствии с оптическим бюджетом.

Стандартный стандарт производителя - 20 км в одиночном режиме.

Особенности

• 2 канала Видео SD-SDI/HD-SDI/3G-SDI может передаваться через 1 одноволокно

• Максимальная скорость работы - 3,2 Гбит/с

• Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)

• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)

• Внешний диапазон длины волны составляет 1310 нм, 1550 нм и 16 других видов длины волны CWDM (соответствует ITU-T G.694.2)

• Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A)

• индикация состояния светодиодного светильника для контроля условий труда

• Система передачи видео может поддерживать многие отрасли приложений

•Порт волоконного питания Поддержка SFP-передатчика с горячим подключением

•Поддержка видеоформата SDI:

625/25 PAL

525/29.97 NTSC

525/23.98 NTSC

720p50,720p59.94

1080P 23.98/24/30/50/60

1080i 23/24/30/50/59.94

Типичное применение

Примечание

•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).

•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.

•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.

•Максимальное расстояние передачи также ограничено пропускной способностью волокон.

•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.

• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки

Спецификации

Видео

Количество каналов: 2 канала

Входно-выходное соединение: BNC 75Ω

Входное/выходное напряжение: 1,0 вольт p-p

Скорость передачи видеобит: Макс 3,2 Гбит/с

Видео SDI стандарты: 270Mbps ((SD-SDI)

1.485Gbps/M ((HD-SDI)

SMPTE425M3Gb/s Картографирование ((3G-SDI)

SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI)

Данные

Код данных: RS485/RS422/RS232/Манчестер

Физический интерфейс: промышленный стандартный винтовой терминал

Поддержка частоты / скорости: 0 ~ 400K bps

Оптические волокна

Номер оптического порта: 1 SFP

Коннектор: Simplex LC

Расстояние передачи: многорежимный 550 м

Однорежимный 20 км 80 км

длина волны: Mulitmode:850/1310nm;

Однорежимный: 1310/1550 нм (по желанию)

Коннекторы

Видео: BNC 75Ω

Оптические волокна: Simplex LC

Самостоятельное питание: DC JACK

Силовая установка: кабель переменного тока

Электрические и механические

Адаптер питания: от 100-240 В тока постоянного тока до 5 В 2 А

Потребление энергии: < 3 Вт

Экологические

Рабочая температура: -45 C ~ + 75 C

Температура хранения: -45 C ~ + 85 C

Относительная влажность: 0% ~ 95% (неконденсирующая)

MTBF: >100 000 часов

Примечание: Чтобы удовлетворить потребности наших клиентов и помочь им реализовать свои проекты, мы также можем

производить продукцию в соответствии с требованиями заказчиков.
