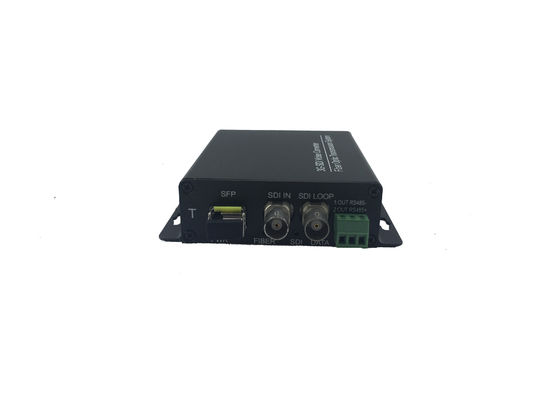

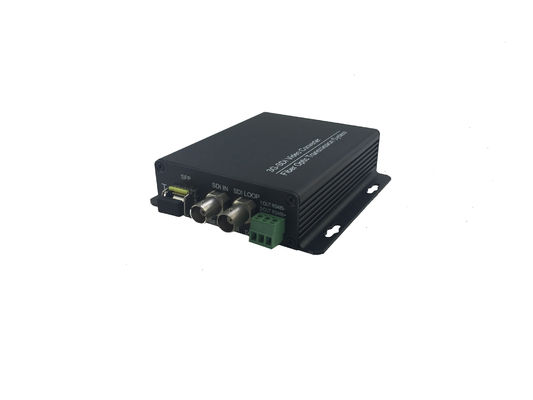

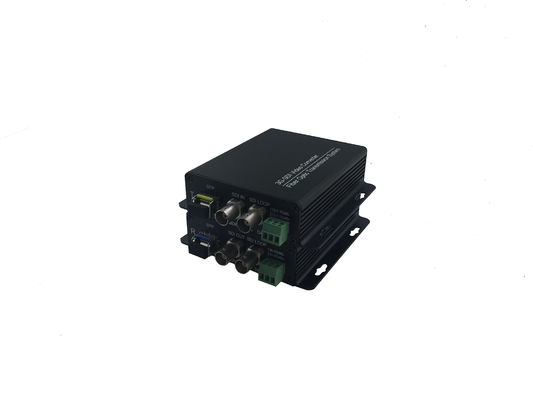

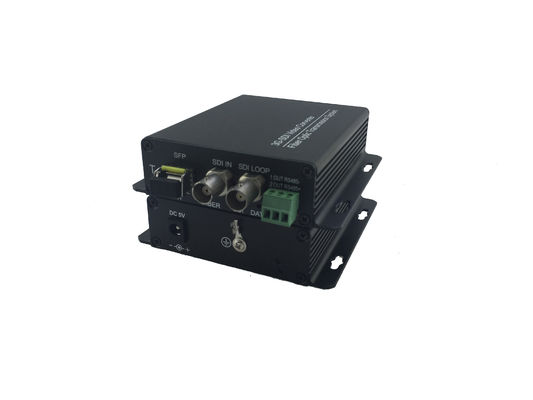

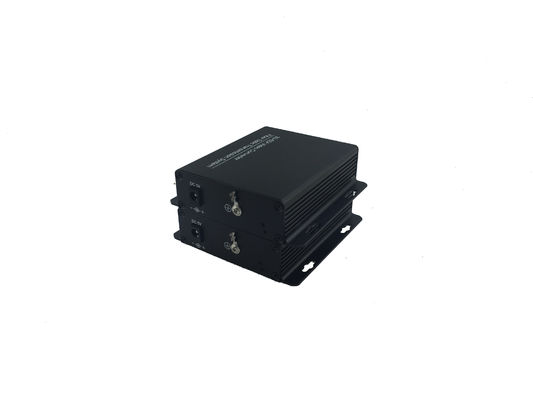

HD-SDI данные видео на оптический конвертер с RS485 данные / аудио оптический расширитель, 20 км
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | HD-SDI-конвертер на волокно | Определение поддержки: | 1080p@30Hz |
|---|---|---|---|
| Равновесие: | 0-150m @1.485Gb/s | Пропускная способность: | 10 МГц |
| Коэффициент данных: | 0~200 Кбит/с | Протокол данных: | RS485 |
| Выделить: | преобразователь HD-SDI в оптоволоконный,Удлинитель HDSDI |
||
HD-SDI оптоволоконный преобразователь, поддержка 10 км 1080P@60Hz
Описание продукта
Это 3G / HD-SDI передатчик и приемник является недорогим устройством передачи для одного направленияSD/HD/3G-SDI видео с однорежимным и многорежимным кабелем передачи оптических волокон. Передатчик и приемник SD/HD/3G-SDI спроектированы с помощью цифровой технологии оптической передачи,передача одностороннего видеосигнала SD/HD-SDI на большие расстояния, односторонний обратный 485 сигнал управления на одном одномодном оптическом волокне.Поддержка сигналов SMPTE292M.SMPTE259M.SMPTE424.m
Особенности
•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну
•Максимальная скорость работы - 3,2 Гбит/с
•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм, 1550 нм и 16 других видов длины волны CWDM (соответствует ITU-T G.694.2)
• Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A)
•Указание состояния светодиодаконтролировать условия труда
•Система передачи видео может поддерживать многие отрасли приложения
•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности
•Поддержка формата видео SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
| Имя подключения | Функция |
| S В/В | Входный/выходный сигнал SDI |
| + / - / G | 485 интерфейс сигнала |
| ОПТ | Интерфейс волокна |
| Прямой ток/5В | Вход адаптера питания |
| Свет | Функция |
| D | RS485 Светильник связи |
| R | работающая система |
| S | Светодиод видеосигнала |
| П | Система показателей |
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
Оптикал:
| Длина волны | 1310nm&1470nm~1610nm |
| Выходная мощность | -10~-3dBm / -3~+2dBm |
| Оптические волокна | 50/125u мультимодный,62.5/125u многорежимный,9/125u однорежимный |
| Чувствительность к Rx | -21 дБм |
| Оптический соединитель | FC,ST,SC (необязательно) |
| Расстояние | 0 ~ 500M (MM) / 0 ~ 80KM (SM) |
Данные:
| Протокол данных | RS485 |
| Коэффициент данных | 0~200 Кбит/с |
| Уровень ошибок | < 10-9 |
| Коннектор | Стандартный конечный провод |
Видео:
| Ввод SDI | ||
| Тип сигнала SDI | SMPTE 292M, SMPTE 259M | |
| Уровень данных | 270 Мбит/с - 1,48 Гбит/с | |
| Уравнение кабеля |
Автоматический кабель EQ (кабель Belden 1694A) 250 м @ 270 Мбит/с, 140 м @ 1,5 Гбит/с |
|
| Коннектор | BNC 75 Омм | |
| Общий: | ||
| Сила ввода | 5 V постоянного тока или 12 V постоянного тока | |
| Потребление энергии (максимальное) | Передатчик: 1,8 Вт Приемник: 1,5 Вт | |
| Рабочая температура | -10°C до 70°C | |
| Температура хранения | -40°C до 85°C | |
| Рабочая влажность | 0 ~ 95% (без конденсации) | |
| Чистая масса | 750 г на пару | |
| Материал корпуса | Алюминий | |
