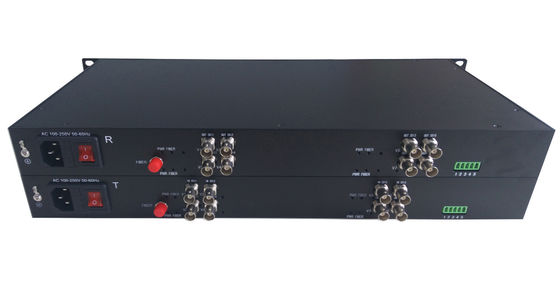

8 каналов HD SDI на HDMI видеоконвертер + Rj45 20 км поддержка LC / PC оптический разъем


SD-SDI/HD-SDI/3G-SDIВидео через волоконный конвертер



Проектирование системы
Видеопередатчик и приемник из оптических волокон:

Серия SDI может передавать 1/2/4/8-каналы
SD-SDI/HD-SDI/3G-SDI видео через 1 одноядерное волокно.



Однорежимный или многорежимный:
Устройства SD-SDI/HD-SDI/3G-SDI предназначены для поддержки оптического разъема LC/PC
Мы предложим бесплатный патч-кабель + адаптер для вашего запроса на SC/PC или ST/PC или FC/PC оптический разъем.
Диапазон расстояния передачи в соответствии с оптическим бюджетом.
Стандартный стандарт производителя - 20 км в одиночном режиме.



Особенности:
• 1/2/4/8 каналов Видео SD-SDI / HD-SDI / 3G-SDI может передаваться через 1 одноволоконный
• Максимальная скорость работы - 3,2 Гбит/с
• Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм, 1550 нм и 16 других видов длины волны CWDM (соответствует стандарту ITU-T G.694.2)
• Автоматическое выравнивание кабеля, используемое для всех скоростей ниже 3,2 Гбит/с ((Belden 1694A)
• индикация состояния светодиодного светильника для контроля условий труда
• Система передачи видео может поддерживать многие отрасли приложений
• Волоконный порт Поддержка SFP-передатчик горячей подключенной
• Поддержка видеоформата SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50, 720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94




Типичное применение:




Примечание:

• Оптический бюджет мощности подходит для многорежима ((62,5/125μm), однорежима ((9/125μm).
• При использовании 50/125μm мультимодного волокна, вычесть 3dB от бюджета оптической мощности.
• Расстояние оптической передачи ограничено оптической потерей волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
• Максимальное расстояние передачи также ограничено пропускной способностью волокон.
• адаптер питания для автономных блоков производится третьей стороной.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки






Экологические:

* Операционная температура: -45 C ~ +75 C
* Температура хранения: -45 C ~ + 85 C
* Относительная влажность: 0% ~ 95% (неконденсирующая)
* MTBF: >100 000 часов

Примечание: Для удовлетворения потребностейУ наших клиентов иМы также можем производить продукцию в соответствии с требованиями клиентов.
