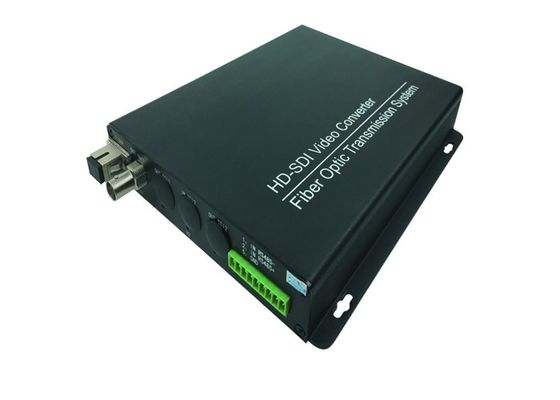

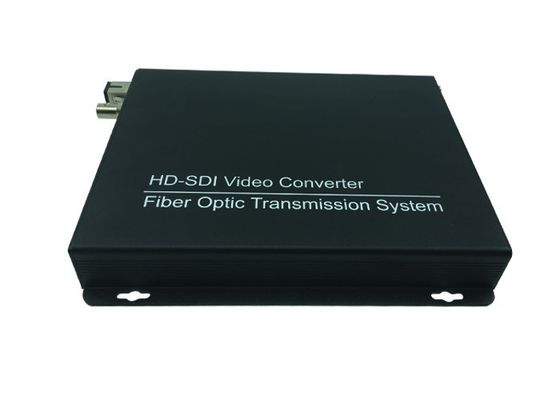

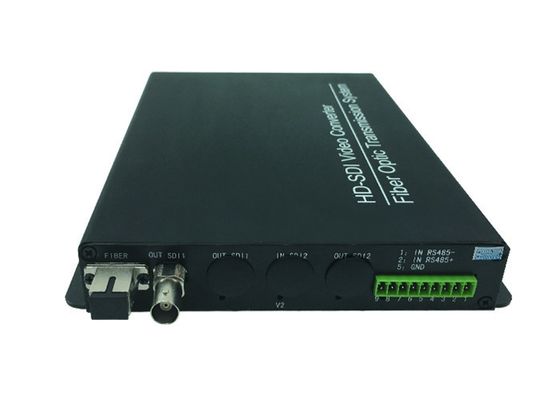

1 Обратный RS485 данных HD SDI на волоконный преобразователь ОПТИЧЕСКИЙ видеопередатчик BNC интерфейс
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | HD-SDI-конвертер на волокно | Уровень выхода: | 800mVp-p±10% |
|---|---|---|---|
| Интерфейс: | BNC | Потеря отражения: | >15 дБ |
| Режим волоконного обмена: | Единый режим | Диапазон температуры работы: | -5℃ | +70℃ |
| Выделить: | передача HD-SDI,преобразователь HD-SDI в оптоволоконный |
||
1 Reverese RS485 Данные HD 3G SDI ОПТИЧЕСКИЙ Видеопередатчик Sdi волоконно-оптический передатчик
Описание продукта
Это 3G / HD-SDI передатчик и приемник является недорогим устройством передачи для одного направленияSD/HD/3G-SDI видео с однорежимным и многорежимным кабелем передачи оптических волокон. Передатчик и приемник SD/HD/3G-SDI спроектированы с помощью цифровой технологии оптической передачи,передача одностороннего видеосигнала SD/HD-SDI на большие расстояния, односторонний обратный 485 сигнал управления на одном одномодном оптическом волокне.Поддержка сигналов SMPTE292M.SMPTE259M.SMPTE424.m
Особенности
•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну
•Максимальная скорость работы - 3,2 Гбит/с
•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм, 1550 нм и 16 других видов длины волны CWDM (соответствует ITU-T G.694.2)
• Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A)
•Указание состояния светодиодаконтролировать условия труда
•Система передачи видео может поддерживать многие отрасли приложения
•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности
•Поддержка формата видео SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Типичное применение
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
Спецификации
| Ввод видео | |
| Стандарт сигнала | SMPTE292M(1.485 Гбит / с) |
| Стандарт HD-SDI | 20P30/50/60,1080i50/60,1080P24/25/30 |
| Ввод | 1 канал |
| Электрический уровень | >380mVp-p |
| Автоматическое выравнивание кабеля | 0-150 м @ 1,485 Гбит/с |
| Возвратные потери | >15 дБ |
| Импеданс | 75Ω |
| Интерфейс | BNC |
| Выход видео | |
| Выходы | 1 канал |
| Уровень выпуска | 800mVp-p±10% |
| Время подъема/падения | <0.8 нс |
| Максимальный джиттер HD-SDI | <0.2UI(134ps)@100 кГц;<1.0UI(673ps)@10Гц |
| Импеданс | 75Ω |
| Интерфейс | BNC |
| Физические параметры | |
| Размеры(мм) | |
| Вес | |
| Операционная температура | -10°C ~ +50°C |
| Относительная влажность | ≤ 90% |
| Сила | <2A@12VDC |
| Светодиодные индикаторы | Сила,Статус оптического сигнала |
| Параметры оптической связи | |
| Режим волоконного обмена | Единый режим |
| Оптические волокна | 1 |
| Длина волны | 1310 нм |
| Оптический интерфейс | FC |
| Расстояние передачи | 20 км |
