Передатчик и приемник данных / Catv Волоконно-оптический передатчик и приемник 0 - 95% влажность
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | HD-SDI-конвертер на волокно | Силовое питание: | DC5V/1A |
|---|---|---|---|
| Соединитель данных: | RS-485/422, RS232 | Коэффициент выборки: | 15MHz |
| Градиент поля: | < 0,5% | Влажность: | 0-95% |
| Выделить: | преобразователь HD-SDI в оптоволоконный,Удлинитель HDSDI |
||

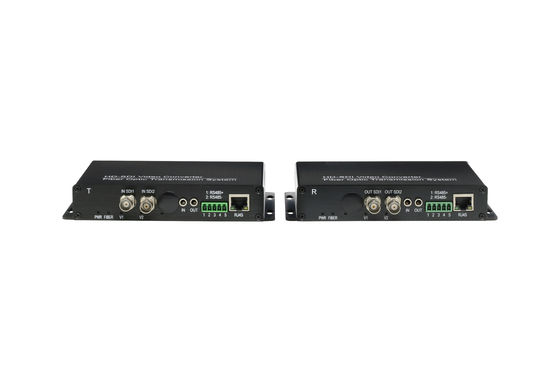

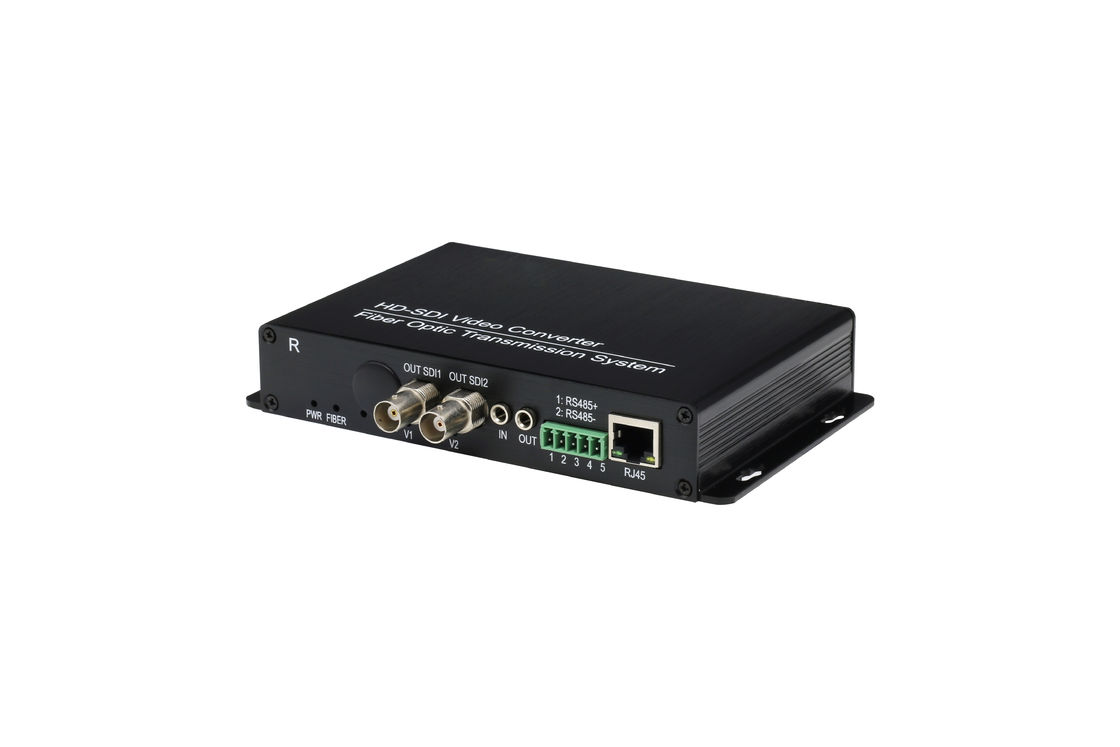

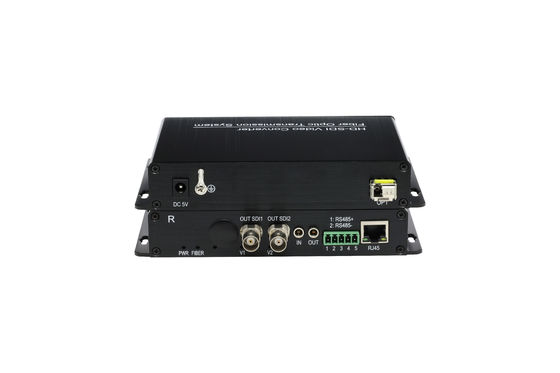

Передатчик и приемник из оптических волокон HD-SDI,передатчик и приемник данных/передатчик и приемник из оптических волокон CATV
Описание продукта
Это 3G / HD-SDI передатчик и приемник является недорогим устройством передачи для одного направленияSD/HD/3G-SDI видео с однорежимным и многорежимным кабелем передачи оптических волокон. Передатчик и приемник SD/HD/3G-SDI спроектированы с помощью цифровой технологии оптической передачи,передача одностороннего видеосигнала SD/HD-SDI на большие расстояния, односторонний обратный 485 сигнал управления на одном одномодном оптическом волокне.Поддержка сигналов SMPTE292M.SMPTE259M.SMPTE424.m
Особенности
•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну
•Максимальная скорость работы - 3,2 Гбит/с
•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм, 1550 нм и 16 других видов длины волны CWDM (соответствует ITU-T G.694.2)
• Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A)
•Указание состояния светодиодаконтролировать условия труда
•Система передачи видео может поддерживать многие отрасли приложения
•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности
•Поддержка формата видео SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Типичное применение
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
Спецификации
| Спецификация видео | Порт | 4 | |||
| Интерфейс видео | BNC | ||||
| Видео ввод/вывод помещение импеданс | 75Ω | ||||
| Видео Входное/выходное напряжение | (типичный) 1,0 Вт-п Макс:1.5Vp-p | ||||
| Широкополосная видеосъемка | 5-8 МГц | ||||
| Дифференциальная прибыль | < 1% (типичный показатель) | ||||
| Дифференциальная фаза | < 0,6° | ||||
| SNR | >=68 дБ | ||||
| Градиент поля | < 0,5% | ||||
| Характеристики данных | Физический разъем | Контактный адрес Феникса ((ДАННЫЕ) | |||
| Коннектор данных | RS-485/422, RS232 | ||||
| Каналы передачи данных | многоканальные данные переднего и обратного пути | ||||
| Порт интерфейса | Промышленный стандартный порт интерфейса | ||||
| Спецификация окружающей среды | Рабочая температура | диапазон от -30 до +75 | |||
| Температура хранения | диапазон от -40 до +85 | ||||
| Влажность | 0-95% | ||||
| Оптический бюджет | Тип волокна | ММ | СМ | СМ | СМ |
| Бюджет | 20 дБ | 20 дБ | 22 дБ | 25 дБ | |
| Расстояние передачи | 2 км. | 20 км. | 40 км. | 60 км. | |
| Другие спецификации | Номинальное напряжение | AC220V/50HZ | |||
| Электрическое питание | DC5V/1A | ||||
| Сила | < 5 Вт | ||||
| Коэффициент отбора проб | 15 МГц | ||||
| MTBF | >=10 000 часов |
||||
