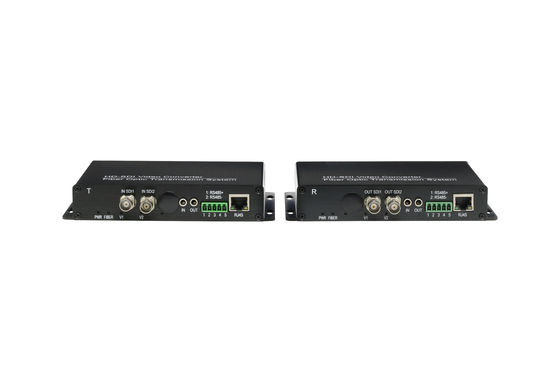

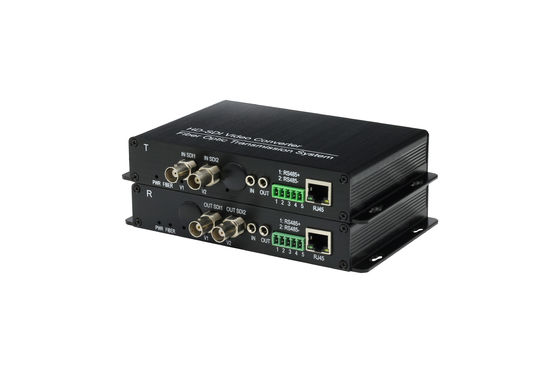

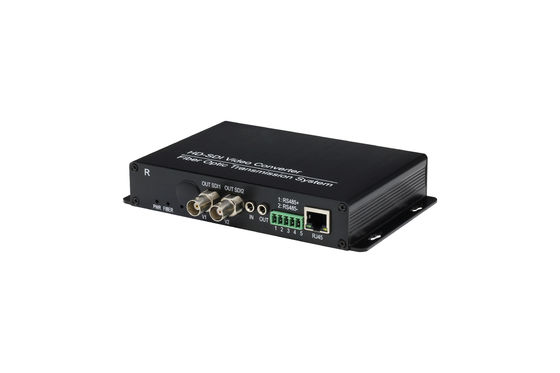

Модуль оптического передатчика HD-SDI 2CH
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | HD-SDI-конвертер на волокно | Уровень выхода: | 800mVp-p±10% |
|---|---|---|---|
| Частота отбора проб: | 48 кГц | Потеря отражения: | 10/100Mb/s |
| Размер: | 136*130*30 мм | Битовая скорость: | -5℃ | +70℃ |
| Выделить: | передача HD-SDI,преобразователь HD-SDI в оптоволоконный |
||
Модуль оптического приемопередатчика HD-SDI 2CH
Описание продукта
Это 3G / HD-SDI передатчик и приемник является недорогим устройством передачи для одного направленияSD/HD/3G-SDI видео с однорежимным и многорежимным кабелем передачи оптических волокон. Передатчик и приемник SD/HD/3G-SDI спроектированы с помощью цифровой технологии оптической передачи,передача одностороннего видеосигнала SD/HD-SDI на большие расстояния, односторонний обратный 485 сигнал управления на одном одномодном оптическом волокне.Поддержка сигналов SMPTE292M.SMPTE259M.SMPTE424.m
Особенности
•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну
•Максимальная скорость работы - 3,2 Гбит/с
•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм, 1550 нм и 16 других видов длины волны CWDM (соответствует ITU-T G.694.2)
• Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A)
•Указание состояния светодиодаконтролировать условия труда
•Система передачи видео может поддерживать многие отрасли приложения
•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности
•Поддержка формата видео SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Типичное применение
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
4Техническая спецификация
| Положение | Типичная стоимость |
| Интерфейс HD-SDI | |
| Коннектор | BNC |
| Битовая скорость | 1.485 Гбит/с |
| Импеданс | 75Ω |
| Убытки от возврата | > 15 дБ |
| Уровень выпуска | 800 мВт-п±10% |
| Время подъема и падения(HD-SDI) | ≤ 270ps |
| Джиттер HD-SDI Alignment (100KHz) | ≤0,2UI |
| HD-SDI Timing jitter (10Hz) | <1,0UI |
| Стандартный | Соответствует стандарту SMPTE-292M HD-SDI |
| Аудио интерфейс (необязательно) | |
| Коннектор | Феникссоединитель |
| Импеданс | Вход высокой импеданции, выход 600Ω |
| Уровень квантования | 24 бита |
| Частота отбора проб | 48 кГц |
| Напряжение ввода/вывода звука | 2VP-P |
| Пропускная способность | 20Hz~20KHz |
| Общее гармоническое искажение | 00,1% |
| Интерфейс FE | |
| Коннектор | RJ45 |
| Длина кадра | От 64 байтов до 1552/1536 байтов |
| Рабочий режим | Автоотрицание по умолчанию |
| Битовая скорость | 10/100Mb/s |
| Дуплекс | Полный дуплекс |
| Порт VLAN | Настройки по умолчанию: закрыто. То есть, все порты имеют одну и ту же сеть LAN. |
| Контроль потока | По умолчанию: открыто |
| Стандартный | IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T |
| Интерфейс RS485 | |
| Коннектор | Феникссоединитель |
| Ставка Baud | 0~115,2 Кб/с |
| Соотношение битных ошибок | < 10-9 |
| Дуплекс | Сделанные из материала, не изготовленного из нитей |
| Консольный интерфейс | |
| Коннектор | RJ45 |
| Ставка Baud | 38400 |
| кусочки | 8 |
| Стой немного | 1 |
| проверка паритета | Никаких |
| Интерфейс ЕЭМ/ЕЭМ-ЭКС | |
| Коннектор | RJ45 |
| Битовая скорость | Авто адаптивный 10Mb/s или 100Mb/s |
| Мощность и потребление для настольного оборудования | |
| Электрическое питание | DC 12В |
| Диапазон входного напряжения постоянного тока | 8V ~ 14V |
| Потребление энергии | 3W± 10% |
| Мощность и расход для шасси для установки на стойке | |
| Электрическое питание | 220 Вт переменного тока / 48 Вт постоянного тока |
| Диапазон входного напряжения постоянного тока | - 36~-72 В постоянного тока |
| Диапазон входного напряжения переменного тока | 176 ~ 264 В |
| Потребление энергии для каждой карты | 3W± 10% |
| Требования к окружающей среде | |
| Рабочая температура | -30~60°C |
| Относительная влажность | ≤ 95%, без конденсации |
| Температура хранения | -40~85°C |
| Размер оборудования | |
|
Размеры шасси для установки на стойке (с ухом на стойке) |
330 ммx 178 мм x 482 мм |
| Размер рабочего стола | 180 ммx 123 мм x 30 мм |
