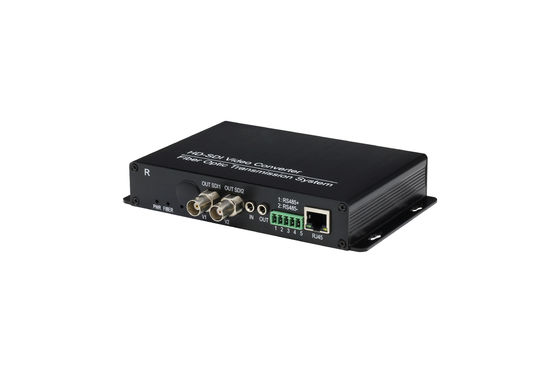

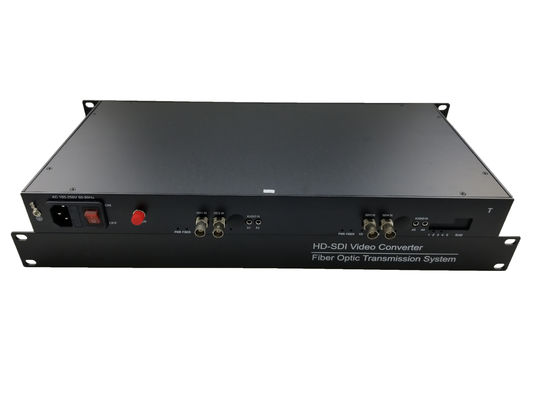

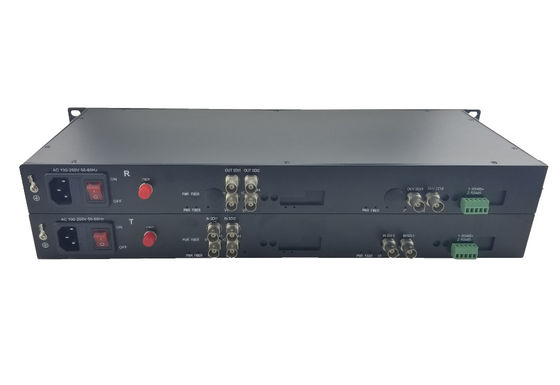

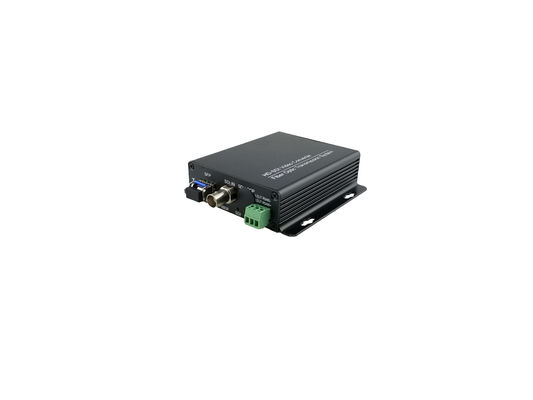

1 / 2 / 4 / 8 / 16 Ch HD SDI To Fiber Converter Встроенный с 485 / 232 / 422 данными

    Это 3G / HD-SDI передатчик и приемник является недорогим устройством передачи для одного направленияSD/HD/3G-SDI видео с однорежимным и многорежимным кабелем передачи оптических волокон. Передатчик и приемник SD/HD/3G-SDI спроектированы с помощью цифровой технологии оптической передачи,передача одностороннего видеосигнала SD/HD-SDI на большие расстояния, односторонний обратный 485 сигнал управления на одном одномодном оптическом волокне.Поддержка сигналов SMPTE292M.SMPTE259M.SMPTE424.m

Особенности

•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну

•Максимальная скорость работы - 3,2 Гбит/с

•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)

• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)

• Внешний диапазон длины волны составляет 1310 нм, 1550 нм и 16 других видов длины волны CWDM (соответствует ITU-T G.694.2)

• Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A)

•Указание состояния светодиодаконтролировать условия труда

•Система передачи видео может поддерживать многие отрасли приложения

•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности

•Поддержка формата видео SDI:

625/25 PAL

525/29.97 NTSC

525/23.98 NTSC

720p50,720p59.94

1080P 23.98/24/30/50/60

1080i 23/24/30/50/59.94

Применение











Технические индексы

Стандарт телевизионного сигналаДлина волны	SMPTE 259M A, B, C, D, SMPTE 297M, SMPTE 305M, SMPTE 310M, SMPTE 344M, M2S и DVB-ASI
Количество входов	1
Количество выходов	1 или 2 (может быть необязательно)
Потеря отражения	> 15DB
Сбалансированный	0-300 м @ 270 Мб / с
Коннектор	75Ω BNC
Расстояние	0 ~ 500M (MM) / 0 ~ 120KM (SM)

Оптические свойства

Количество волокон	1CH
Тип кабельной передачи	однорежимные волокна (необязательно многорежимные)
Выходная мощность	-5 ~ 10 дБм (0 ~ 5 дБм за 80 км)
Чувствительность приемника	-26 дБм (-30 дБм для 60 км)
Длина волны	> 14 дБ
Джиттер	<0,2UI
Коннектор	FC / PC (SC / PC необязательно)

Серийный выход BNC для телевизоров (EO / OE):

Количество выпуска	Выход из цикла передатчика 1 канала (необязательно) Приемный конец 2-сторонний
Уровень сигнала	800 мВ номинально
Время подъема / падения	Номинальные 900ps
Потеря отражения	15 дБ.
Джиттер	75Ω BNC
Длина волны	1310 нм (1550 нм необязательно сверхдлинный путь)

Электрические спецификации

Сила ввода	12 VDC @1A
Потребление энергии (максимальное)	Передатчик: 1,8 Вт Приемник: 1,5 Вт
Рабочая температура	-10°С~ 55°C
Температура хранения	-10°Сдо 70°C
Рабочая влажность	0 ~ 95% (без конденсации)
Чистая масса	1000 гна пару
Материал корпуса	Алюминий
