1/2/4/6/8/16 каналов 3G-SDI Волоконный видеоконвертер Поддержка RS485 Sdi Видеопередатчик и приемник
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Конвертер 3G SDI в оптоволокно | Выходная/входящая длина волны: | 1310nm/1550nm |
|---|---|---|---|
| Режим волоконного обмена: | Однорежимный или многорежимный режим | Расстояние передачи: | 20/40/80 км |
| тип интерфейса: | FC/SC/LC | Формат данных: | RS-232/422/485 |
| Выделить: | преобразователь оптических волокон,Видео- цифровой оптически конвертер |
||

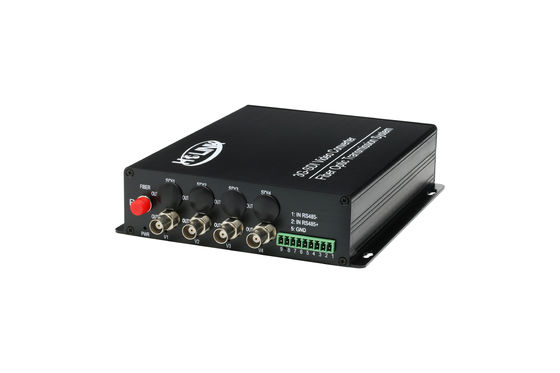

3G-SDI преобразователь поддержка RS485 sdi видеопередатчик и приемник по оптическому волокну
Описание продукта
Проектирование системы Волоконно-оптический видеопередатчик и приемник
Серия SDI может передавать 1/2/4/8-каналы
SD-SDI/HD-SDI/3G-SDIвидео через одно ядро волокна.
Однорежимный или многорежимный
SD-SDI/HD-SDI/3G-SDIустройства предназначены для поддержки LC / PC оптического разъема
Мы предложим бесплатный патч кабель + адаптер для вашего запроса для SC / PC или ST / PC или FC / PC оптических
соединитель.
Диапазон расстояния передачи в соответствии с оптическим бюджетом.
Стандартный стандарт производителя - 20 км в одиночном режиме.
Особенности
•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну
•Максимальная скорость работы - 3,2 Гбит/с
•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм,1550nm и 16 других типов CWDM длины волны (соответствуют ITU-T G.694.2)
• Автоматическое выравнивание кабеля, используемое для всех скоростей ниже 3,2 Гбит/сБелден 1694А)
•Указание состояния светодиодаконтролировать условия труда
•Система передачи видео может поддерживать многие отрасли приложения
•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности
•Поддержка формата видео SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Сетевое приложение
|
Спецификация
|
||
|
Видео
|
Стандартный
|
Стандарт SMPTE-292M HD-SDI
|
|
Уровень
|
1.485 Гбит/с
|
|
|
Импеданс выхода
|
75Ω
|
|
|
Убытки от возврата
|
> 15 дБ
|
|
|
Уровень мощности
|
800mVp-p ± 10%
|
|
|
Интерфейс
|
BNC
|
|
|
Видеопамять
|
< 0,8 нс
|
|
|
Стрельба SD-SDI (1KHz ~ 27MHz)
|
<0,2UIp-p
|
|
|
Джиттер времени SD-SDI (10Hz ~ 27MHz)
|
<0,2UIp-p
|
|
|
Jitter прицельного HD-SDI (100KHz ~ 148,5MHz)
|
<0,2UIp-p
|
|
|
Jitter HD-SDI (10Hz ~ 148,5MHz)
|
<1,0UIp-p
|
|
|
Оптические характеристики
|
Выходная/входящая длина волны
|
1310nm/1550nm
|
|
Мощность передачи
|
+2dBm~-3dBm, 0dBm~-5dBm, -8dBm~-15dBm,
|
|
|
Чувствительность
|
Лучше -24 дБм
|
|
|
Интерфейс
|
LC/SC/FC
|
|
|
Мод волоконного
|
Однорежимный или многорежимный режим
|
|
|
Расстояние передачи
|
20/40/80 км
|
|
|
Данные (не обязательные)
|
Выходная/входящая длина волны
|
1310nm/1550nm
|
|
Мощность передачи
|
+2dBm~-3dBm, 0dBm~-5dBm, -8dBm~-15dBm
|
|
|
Чувствительность
|
Лучше -24 дБм
|
|
|
Интерфейс
|
LC/SC/FC
|
|
|
Мод волоконного
|
Однорежимный или многорежимный режим
|
|
|
|
Расстояние передачи
|
20/40/80 км
|
|
Данные (не обязательные)
|
Формат данных
|
RS-232/422/485
|
|
Скорость передачи данных
|
0 ~ 115,2 Кбит / с
|
|
|
Частота выборки данных
|
2 МГц
|
|
|
Уровень ошибок символа
|
< 10-9
|
|
|
Коннектор
|
Феникс
|
|
|
Аудио (необязательно)
|
Частота отбора проб
|
32 кГц
|
|
Кодирование образцов звука
|
18 бит
|
|
|
Импеданс ввода
|
Высокая импеданс (не равновесная)
|
|
|
Импеданс выхода
|
75Ω (не в равновесии)
|
|
|
Максимальное входное/выходное напряжение
|
3.5Vp-p
|
|
|
Прибыль от вставки
|
0 dB±1 dB
|
|
|
Ответ на частоту
|
0.07~14KHz@3dB
|
|
|
SNR
|
≥ 85 дБ (взвешивание)
|
|
|
Аудиоинтерком
|
Поддержка Aiphone, Lonbon Half-Duplex система интерфона
|
|
|
Значение переключения
(необязательно)
|
Интерфейс
|
Феникс
|
|
Входной сигнал
|
Активное или пассивное значение переключения
|
|
|
Внешний корм
|
12 В
|
|
|
Выходной сигнал
|
Выход переключателя реле
|
|
|
Выходная нагрузка
|
1A@30VDC или 0,5A@125VAC
|
|
