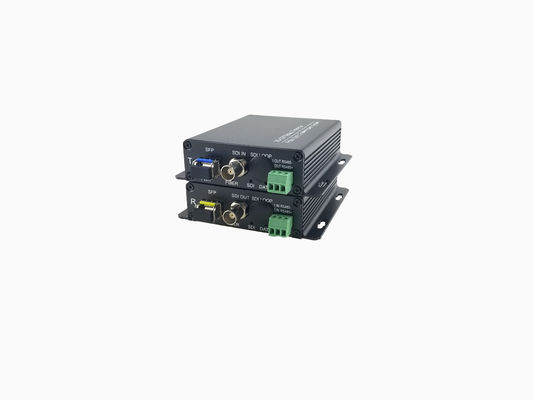

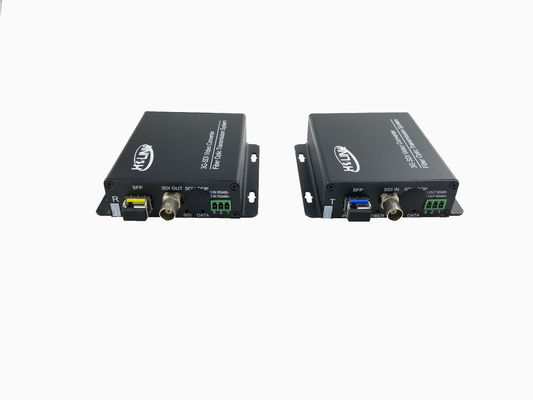

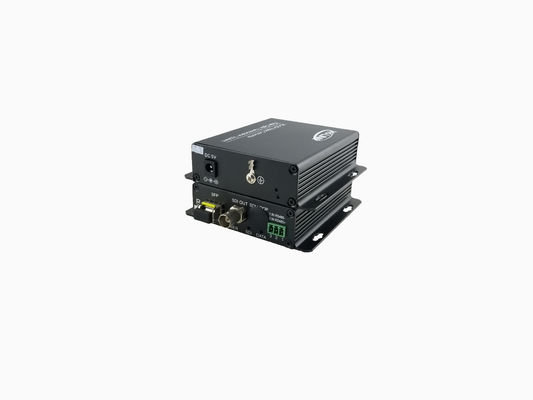

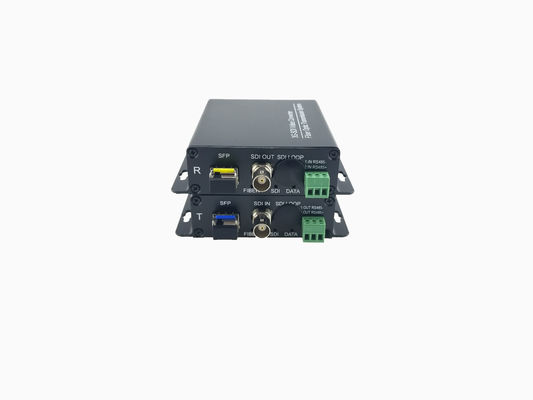

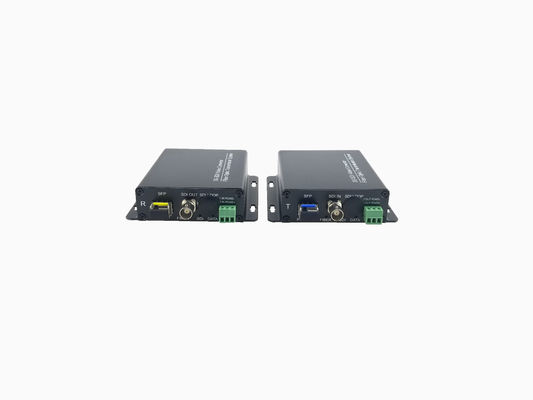

720/1080p 3G-SDI волоконно-оптический видеопередатчик приемник одномодный / многомодный + SFP
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Конвертер 3G SDI в оптоволокно | Длина волны: | Однорежимное 1310nm |
|---|---|---|---|
| Пропускная способность: | 2.97Gbps | Коннектор: | LC |
| тип интерфейса: | FC/SC/LC | Разрешение поддержки: | 1080P@60fps, 1080P@30fps |
| Выделить: | преобразователь оптических волокон,Видео- цифровой оптически конвертер |
||
3G-SDI видеопередатчик и приемник на волоконно-оптическую опцию по одномодному или многомодному режимам
Описание продукта
Проектирование системы Волоконно-оптический видеопередатчик и приемник
Серия SDI может передавать 1/2/4/8-каналы
SD-SDI/HD-SDI/3G-SDIвидео через одно ядро волокна.
Однорежимный или многорежимный
SD-SDI/HD-SDI/3G-SDIустройства предназначены для поддержки LC / PC оптического разъема
Мы предложим бесплатный патч кабель + адаптер для вашего запроса для SC / PC или ST / PC или FC / PC оптических
соединитель.
Диапазон расстояния передачи в соответствии с оптическим бюджетом.
Стандартный стандарт производителя - 20 км в одиночном режиме.
Особенности
•1/2/4/8 каналов Видео SD-SDI/HD-SDI/3G-SDI может передаваться по одному волокну
•Максимальная скорость работы - 3,2 Гбит/с
•Поддержка восстановления часов SMPTE 292M (2,9 Гбит/с)
• Стандарт поддержки 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s серийный интерфейс ((3G-SDI)
• Внешний диапазон длины волны составляет 1310 нм,1550nm и 16 других типов CWDM длины волны (соответствуют ITU-T G.694.2)
• Автоматическое выравнивание кабеля, используемое для всех скоростей ниже 3,2 Гбит/сБелден 1694А)
•Указание состояния светодиодаконтролировать условия труда
•Система передачи видео может поддерживать многие отрасли приложения
•Порт волоконного каналаПоддержка SFP-передатчика горячей подключенности
•Поддержка формата видео SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Инструкция по применению
Диаграмма применения
Примечание
•Оптический энергобюджет подходит для многорежима ((62,5/125 м), однорежима ((9/125 м).
•При использовании 50/125 м мультимодного волокна вычесть 3 дБ от расчета оптической мощности.
•Оптическое расстояние передачи ограничено оптическими потерями волокна и любыми дополнительными потерями, вызываемыми соединителями, сцеплениями и пластырями.
•Максимальное расстояние передачи также ограничено пропускной способностью волокон.
•Электрический адаптер для автономных блоков изготавливается третьей стороной.Электрический адаптер включает в себя розетку США, Европы, Великобритании или Австралии.
• Пожалуйста, не стесняйтесь связаться с фабрикой для любых специальных требований и настройки
|
Параметр
|
Описание | |
|
Видео
|
соединитель | BNC женский сустав |
| Пропускная способность интерфейса | 1.4835 Гбит/с,1.485 Гбит / с,2.967 Гбит / с,2.97 Гбит / с | |
| импедантность | 75Ω | |
| Резолюция |
1920*1080@60Hz; 1920*1080@50Hz; 1920*1080@30Hz; 1920*1080@25Hz; 1920*1080@24Гц; 1280*720@60Гц; 1280*720P@50Hz; 525i; 625i |
|
|
RS485
|
соединитель | Промышленные терминалы |
| Ставка Baud | Поддержка различных ставок | |
|
Оптические волокна |
соединитель | LC |
| тип | Однорежимный | |
| Длина волны | Однорежимный 1310 нм | |
| пропускной способности | 2.97 Гбит / с | |
| Расстояние передачи | Однорежимный:5/10/20/40/80 км | |
|
Прочие |
Сила | Адаптер питания:Прямой ток 5V/2A |
| Рассеивание энергии | MAX 2,5 Вт | |
| Температура | -5°C~ + 70°C | |
| Влажность | 5% ~ 90% | |
| Размер | 120 мм х 97,5 мм х 25,2 мм | |
| Гарантия | 1 год | |
Упаковка и перевозка
1 Все наши пакеты являются международным стандартным пакетом
2 Мы будем доставлять наши продукты, как только заказ будет подтвержден
