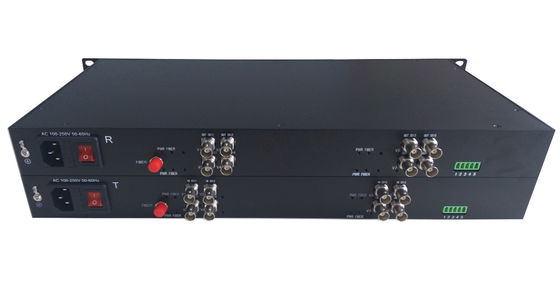

1 / 2 / 4 / 8 / 16 / 32 Ch HD-SDI видео встроенное с аудио + 1Ch возвращает 485/232/422 данных
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Канал ввода: | 16 | Тип сигнала: | преобразователь видео hd-sdi |
|---|---|---|---|
| Температура хранения: | -10°C к 70°C | Операционная температура: | -10°C ~55°C |
| Расстояние передачи: | 20/40/80 км | Материал дела: | Алюминий |
| Выделить: | передача HD-SDI,преобразователь HD-SDI в оптоволоконный |
||
1/2/4/8/16-Ch HD-SDI видео встроенное с аудио+1Ch Возврат 485/232/422,данные
Обзор:
This SDI to Fiber extension set includes an SDI to Fiber Transmitter and Receiver for transmitting multi-rate SDI up to 18 miles (30 Km) over fiber using a single-mode or multi-mode fiber optic cable with ST connectors.
Это решение для расширения в миниатюрном стиле, которое поддерживает все форматы SDI до 3G, включая протоколы SMPTE-424M (3G-SDI), SMPTE-292M (HD-SDI) и SMPTE-259M (SD-SDI).
Для предотвращения потери сигнала входные сигналы выравниваются, а выходы реклокируются до 120 метров для 3G-SDI и 140 метров для HD-SDI.
Особенности:
«4-х HDSDI
В диапазоне от19.4Mb/s до 1.485Gb/s
¢ SMPTE 292M (1.485Gb/s) восстановление часов
Поддержка всех стандартов SMPTE 295M, 143Mb/s - 360Mb/s
Поддержка стандартов SMPTE 305M (SDTi), SMPTE 310M (19.4Mb/s), SMPTE 344M (540Mb/s), M2S и DVB-ASI (270Mb/s)
Выходная длина волны 1310nm,1550nm и 16 типов CWDM (ITU-T G.694.2 соответствие)
150 м автоматического кабельного выравнивания, все 1,485 Гб/с скорость ниже ((Belden 1694A)
Обязательная система управления сетью
Индикаторы состояния светодиодов контролируют критические параметры
Обязательная сетевая система
Поддержкагорячий своп
️ самостоятельно, с подставкой 1U и подставкой 4U
Параметр оптико-волоконного SDI-передатчика
Технические индексы
| Стандарт телевизионного сигналаДлина волны | SMPTE 259M A, B, C, D, SMPTE 297M, SMPTE 305M, SMPTE 310M, SMPTE 344M, M2S и DVB-ASI |
| Количество входов | 1 |
| Количество выходов | 1 или 2 (может быть необязательно) |
| Потеря отражения | > 15DB |
| Сбалансированный | 0-300 м @ 270 Мб / с |
| Коннектор | 75Ω BNC |
| Расстояние | 0 ~ 500M (MM) / 0 ~ 120KM (SM) |
Оптические свойства
| Количество волокон | 1CH |
| Тип кабельной передачи | однорежимные волокна (необязательно многорежимные) |
| Выходная мощность | -5 ~ 10 дБм (0 ~ 5 дБм за 80 км) |
| Чувствительность приемника | -26 дБм (-30 дБм для 60 км) |
| Длина волны | > 14 дБ |
| Джиттер | <0,2UI |
| Коннектор | FC / PC (SC / PC необязательно) |
Серийный выход BNC для телевизоров (EO / OE):
| Количество выпуска | Выход из цикла передатчика 1 канала (необязательно) Приемный конец 2-сторонний |
| Уровень сигнала | 800 мВ номинально |
| Время подъема / падения | Номинальные 900ps |
| Потеря отражения | 15 дБ. |
| Джиттер | 75Ω BNC |
| Длина волны | 1310 нм (1550 нм необязательно сверхдлинный путь) |
Электрические спецификации
| Сила ввода | 12 VDC @1A |
| Потребление энергии (максимальное) | Передатчик: 1,8 Вт Приемник: 1,5 Вт |
| Рабочая температура | -10°С~ 55°C |
| Температура хранения | -10°Сдо 70°C |
| Рабочая влажность | 0 ~ 95% (без конденсации) |
| Чистая масса | 1000 гна пару |
| Материал корпуса | Алюминий |
Сетевое приложение
