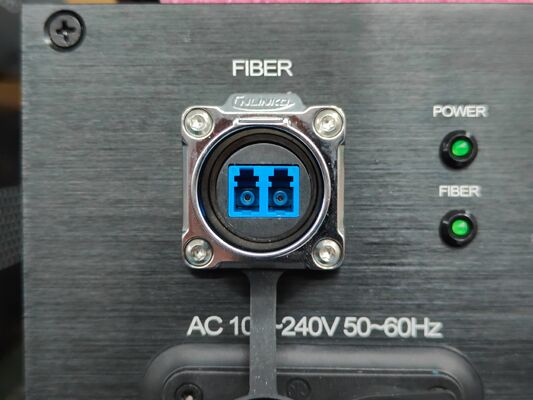

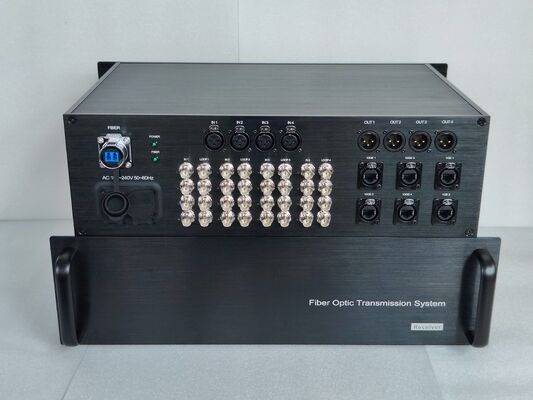

16 каналов 4K 12G SDI видеоволоконная система передачи с XLR Audio, сетью 10 ГБ, CNlinko Dual LC Fiber Connector

1. Соответствует стандартам DVB-ASI, SMPTE424M, SMPTE292M и SMPTE259M (C).

2. Используйте полностью цифровую технологию обработки, четкое изображение, отсутствие разницы фаз цвета.

3. С схемой APC, постоянной выходной оптической мощностью, большим динамическим диапазоном.

4. Технология CWDM для достижения многоканальной передачи сигнала, большая емкость, простота обновления.

5. Вход имеет кабельный баланс для компенсации потерь передачи по кабелю.

6. Благодаря схеме уменьшения джиттера сигнала восстановления выходного тактового сигнала он может очень хорошо обрабатывать сигнал искажения.

7. Дальность передачи входного/выходного кабеля до 80 м (кабель BELDEN8281).

8. Конструкция промышленного класса, модульная конструкция делают оборудование надежным и гибким.

9. Единая многорежимная совместимость, без ретрансляции на расстоянии до 20 километров.

10. Настенный монтаж в стойку высотой 1U, конструкция со съемными картами, поддержка шасси высотой 2U с 16 слотами, двойной резервный источник питания.

11. Поддержка патологического сигнала (опционально):

сигнал ФАПЧдля обнаружения заблокированного состояния контура фазовой автоподстройки частоты SDI. Убедитесь, что кольцо фазовой синхронизации оптического терминала может работать нормально, не фиксируясь ни в одной сцене.

Сигнал эквалайзера,это действительно будет отражать проектное состояние эквалайзера. Эффективно балансируйте и обрабатывайте сигналы коаксиального кабеля на разных расстояниях в определенном диапазоне, чтобы обеспечить целостность сигналов.

матричный сигнал SDI,синтезируйте два вышеуказанных сигнала. Независимо от дня и ночи, изображения, создаваемые любой сценой, могут обеспечить эффективную передачу.

12. Подключи и работай, настройка не требуется.

13. Устройства используются парно. Обратите внимание, что устройства различаются между передатчиками и приемниками.

Картинки

Приложение

1. Совместимость SMPTE с последовательным цифровым интерфейсом.

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP-медиашлюз

4. Цифровая обработка и редактирование видео.

Справочник по схеме подключения

Напоминание

1. Рекомендуется в первый раз использовать короткую оптоволоконную линию, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнить передачу на большие расстояния.

2. Сигнал оптоволоконного преобразователя может выводиться на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный преобразователь, в противном случае оборудование будет сожжено.

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER).

Отвечать:Проверьте, соответствует ли адаптер питания требованиям оборудования, или адаптер питания неисправен.

Не затянуто ли гнездо

2: Индикатор оптоволокна неисправен (FIBER).

Отвечать:Проверьте, не закреплен ли оптоволоконный интерфейс и не подключен ли он

Проверьте, не слишком ли ослаблено оптическое волокно.

3: Индикатор видео неисправен (ВИДЕО)

Отвечать:Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных ненормальный (DATA)

Отвечать:Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, подключен ли кабель последовательного порта наоборот.

Внимание

Молниезащита, статическое электричество и заземление:

Рекомендуется при установке устройства учитывать воздействие заземления молнией и меры профилактики. Сильное статическое электричество повредит оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить источник питания оптического преобразователя.

Волоконные и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, поэтому следует избегать повреждения оптических компонентов. Следует отметить, что источник света, создаваемый оптическими компонентами оптического преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптического преобразователя. Если вам необходимо определить оптическую мощность оптического преобразователя, используйте измеритель оптической мощности.

Оборудование и порядок установки:

1. Установка оптоволокна: осторожно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала, убедившись, что оптоволоконная линия соответствует требованиям установки.

2. Установка оборудования: оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на шасси оборудования.
