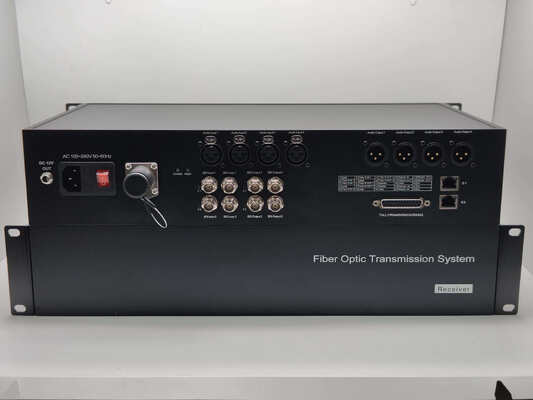

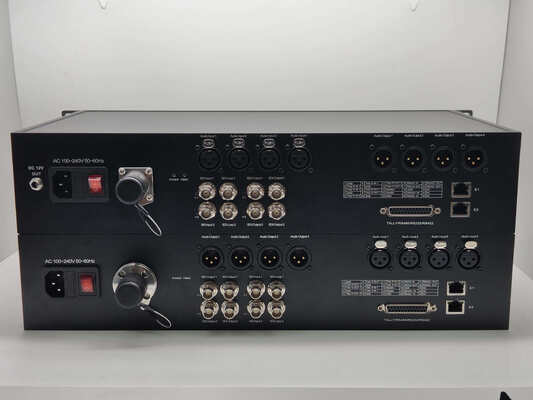

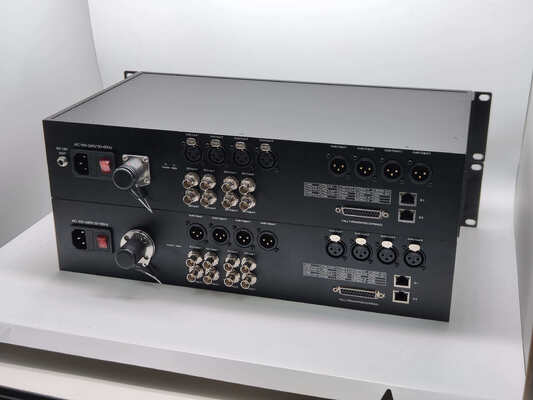

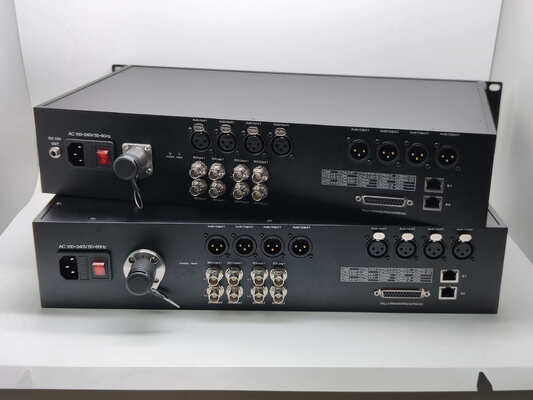

Система передачи SMPTE 4K по оптоволокну с 12G SDI, XLR, Ethernet, DB25 Tally и данными RS485/232/422

1. Соответствует стандартам DVB-ASI, SMPTE424M, SMPTE292M и SMPTE259M (C)

2. Использует технологию полной цифровой обработки, четкое изображение, отсутствие разницы в цветовой фазе

3. С схемой APC, постоянная выходная оптическая мощность, большой динамический диапазон

4. Технология CWDM для многоканальной передачи сигналов, большая емкость, простота модернизации

5. Вход имеет балансировку кабеля для компенсации потерь при передаче по кабелю

6. С схемой снижения джиттера при восстановлении выходного тактового сигнала, она может очень хорошо обрабатывать искаженный сигнал

7. Расстояние передачи входного/выходного кабеля до 80 м (кабель BELDEN8281)

8. Промышленный дизайн, модульная конструкция делает оборудование надежным и гибким

9. Совместимость с одномодовым/многомодовым волокном, без ретранслятора расстояние до 20 километров

10. Настенный монтаж, тип 1U Rack, конструкция с платой расширения, поддержка шасси 2U с 16 слотами, двойной резервный источник питания

11. Поддержка патологического сигнала (опционально):

Сигнал PLL для обнаружения заблокированного состояния петли фазовой автоподстройки частоты SDI. Обеспечивает нормальную работу петли фазовой автоподстройки частоты оптического терминала без блокировки в любой сцене.

Сигнал эквалайзера, он будет точно отражать состояние эквалайзера. Эффективно балансирует и обрабатывает сигналы коаксиального кабеля на разных расстояниях в определенном диапазоне для обеспечения целостности сигналов

Сигнал матрицы SDI, синтезирует два вышеуказанных сигнала. Независимо от времени суток, изображения, генерируемые любой сценой, могут обеспечить эффективную передачу

12. Plug and play, настройка не требуется

13. Устройства используются парами. Обратите внимание, что устройства различаются на передатчик и приемник

Изображения

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. UHDTV/4K/8K/HDTV/SDTV видео

3. IP медиа шлюз

4. Цифровая обработка и редактирование видео

Ссылка на схему подключения

Напоминание

1. Рекомендуется сначала использовать короткий оптоволоконный канал, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния

2. Сигнал с оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник аудиосигнала усилителя мощности не может быть выведен на оптоволоконный преобразователь, иначе оборудование будет сожжено

Устранение неисправностей индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или неисправен ли адаптер питания

Неплотное или слабое соединение розетки

2: Индикатор оптоволокна неисправен (FIBER)

Ответ: Проверьте, не ослабло ли оптоволоконное соединение и не вставлено ли оно

Проверьте, не слишком ли велико затухание оптоволокна

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, совпадает ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта неправильно

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать воздействие молнии на заземление и принимать меры предосторожности. Сильное статическое электричество может повредить оптическое устройство и микросхему данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить питание оптического преобразователя.

Оптоволокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что источник света, производимый оптическими компонентами оптического преобразователя, вреден для глаз, поэтому не следует прямо смотреть на оптические компоненты оптического преобразователя. Если вам необходимо измерить оптическую мощность оптического преобразователя, используйте оптический измеритель мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Аккуратно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала после подтверждения того, что оптоволоконный канал соответствует требованиям установки.

2. Установка оборудования: Оборудование может быть разделено на передатчик и приемник, что четко указано на этикетке и напечатано на корпусе оборудования.
