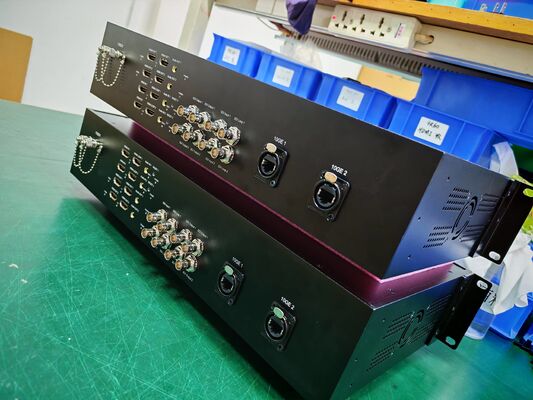

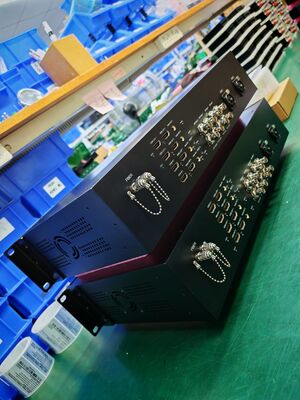

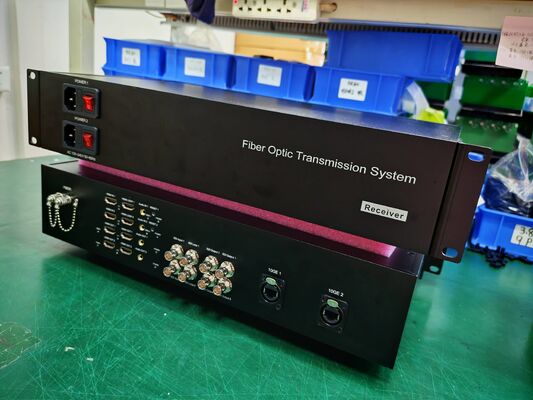

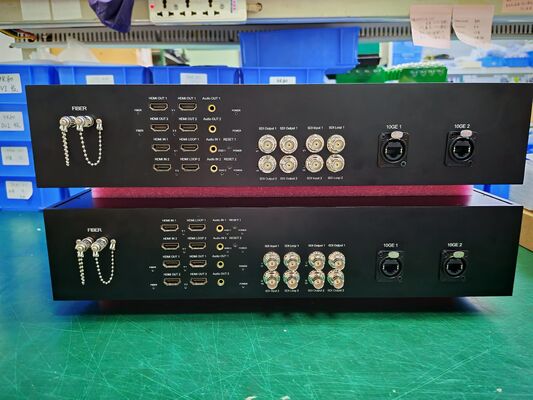

2-канальная двунаправленная система передачи видео 4K 12G SDI по оптоволокну с HDMI 4K60, сетью 10 Гбит, двойным оптоволоконным разъемом ST

1. Соответствует стандартам DVB-ASI, SMPTE424M, SMPTE292M и SMPTE259M (C)

2Используйте полную технологию цифровой обработки, четкое изображение, без разницы цветовой фазы

3. с схемой APC, постоянная выходная оптическая мощность, большой динамический диапазон

4Технология CWDM для достижения многоканальной передачи сигнала, большая емкость, легко модернизировать

5. Вход имеет баланс кабеля для компенсации потери кабельной передачи

6. С выходной часы восстановления снижения сигнала джиттер схемы, он может справиться с сигналом искажения очень хорошо

7Расстояние передачи кабеля ввода / вывода до 80 м (кабель BELDEN8281)

8Промышленный дизайн, модульный дизайн делает оборудование надежным и гибким

9- одномодная совместимость, без расстояния передачи до 20 километров

10. настенный, тип стойки 1U, конструкция плагин-карты, поддержка шасси 2U 16 слотов, двойной резервный источник питания

11Поддержка патологического сигнала (необязательно):

Сигнал PLLчтобы обнаружить состояние блокировки фазовой блокировки SDI. Убедиться, что кольцо фазовой блокировки оптического терминала может нормально работать без блокировки в любой сцене.

Сигнал эквалайзера,эффективно балансировать и обрабатывать сигналы коаксиальных кабелей различных расстояний в пределах определенного диапазона, чтобы обеспечить целостность сигналов

Сигнал матрицы SDI,Независимо от того, день или ночь, изображения, генерируемые любой сценой, могут обеспечить эффективную передачу.

12Подключается и играет, установки не требуется.

13Устройства используются в паре. Обратите внимание, что устройства различаются между передатчиком и приемником.

Фотографии

Применение

1. SMPTE совместим с серийным цифровым интерфейсом

2. UHDTV/4K/8K/HDTV/SDTV видео

3. IP медиа шлюз

4Цифровая видеообработка и монтаж

Ссылка на диаграмму соединения

Напоминание

1Рекомендуется использовать короткую оптоволоконную связь впервые, чтобы убедиться, что все функции оборудования нормальны, а затем делать дальнюю передачу.

2Сигнал оптоволоконного преобразователя может быть выпущен на усилитель мощности, но аудиоисточник усилителя мощности не может быть выпущен на аудиоисточник сигнал на оптический преобразователь,В противном случае оборудование сгорит.

Устранение неисправностей индикатора

1: показатель мощности является ненормальным (POWER)

Ответ:Проверьте, отвечает ли адаптер питания требованиям оборудования или отказ адаптера питания

Не тесно или не свободное устройство

2Индикатор волокон ненормален (FIBER)

Ответ:Проверьте, если интерфейс оптического волокна является свободным и не подключен

Проверьте, если оптическое волокно слишком ослаблено

3: Видеоиндикатор ненормальный (ВИДЕО)

Ответ:Проверьте источник сигнала.

Заменить видеокабель

4: показатель данных является ненормальным (ДАННЫЕ)

Ответ:Проверьте COM-порт, является ли скорость передачи последовательна

Проверьте, если кабель серийного порта подключен назад

Внимание!

Защита от молнии, статическое электричество и заземление:

Рекомендуется при установке устройства учитывать влияние заземления молнии и меры профилактики.Сильное статическое электричество повредит оптическое устройство и чип данных в оборудованииПри подключении/выключении порта передачи данных оптического преобразователя рекомендуется сначала отключить питание оптического преобразователя.

Волокна и оптические компоненты:

Будьте осторожны при подключении оптического волокна, поскольку оптические компоненты оптического преобразователя очень хрупкие, и вы должны избежать повреждения оптических компонентов.Следует отметить, что источник света, вырабатываемый оптическими компонентами оптического преобразователя, будет опасен для глаз.Если вам необходимо определить оптическую мощность оптического преобразователя, пожалуйста, используйте счетчик оптической мощности.

Оборудование и установка:

1Установка оптического волокна:Пожалуйста, осторожно вставьте оптическое волокно в интерфейс оптического волокна оптического терминала после подтверждения того, что оптическое волокно соединения отвечает требованиям к установке.

2Установка оборудования: оборудование можно отличить от передатчика и приемника, и это четко указано на этикетке и напечатано на шасси оборудования.
