8CH Bidi 12G SDI видеоволоконная система передачи с XLR аудио, 10GB сети, Opticalcon Duo Fiber Connector

1. Соответствует стандартам DVB-ASI, SMPTE424M, SMPTE292M и SMPTE259M (C)

2. Использует полную цифровую технологию обработки, четкое изображение, отсутствие разницы в цветовой фазе

3. С APC-схемой, постоянная выходная оптическая мощность, большой динамический диапазон

4. Технология CWDM для передачи многоканальных сигналов, большая емкость, простота модернизации

5. Вход имеет балансировку кабеля для компенсации потерь при передаче по кабелю

6. С схемой восстановления выходного тактового сигнала для уменьшения джиттера, может очень хорошо обрабатывать искаженный сигнал

7. Расстояние передачи входного/выходного кабеля до 80 м (кабель BELDEN8281)

8. Промышленный дизайн, модульная конструкция делает оборудование надежным и гибким

9. Совместимость с одномодовым/многомодовым волокном, без ретранслятора на расстояние до 20 километров

10. Настенный, 1U стоечный тип, конструкция с платой расширения, поддержка шасси на 2U с 16 слотами, резервное питание

11. Поддержка патологических сигналов (опционально):

Сигнал ФАПЧ для обнаружения состояния блокировки ФАПЧ SDI. Обеспечивает нормальную работу кольца фазовой автоподстройки оптического терминала без блокировки в любой сцене.

Сигнал эквалайзера, он будет точно отражать состояние проектирования эквалайзера. Эффективно балансирует и обрабатывает сигналы коаксиального кабеля на разных расстояниях в определенном диапазоне для обеспечения целостности сигналов

Сигнал матрицы SDI, синтезирует два вышеуказанных сигнала. Независимо от времени суток, изображения, сгенерированные любой сценой, могут обеспечить эффективную передачу

12. Plug and play, настройка не требуется

13. Устройства используются парами. Обратите внимание, что устройства различаются на передатчик и приемник

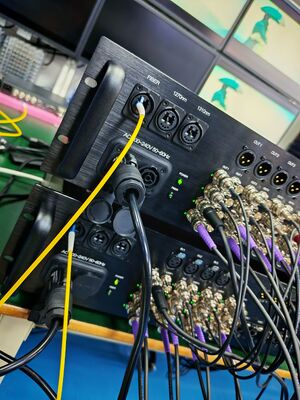

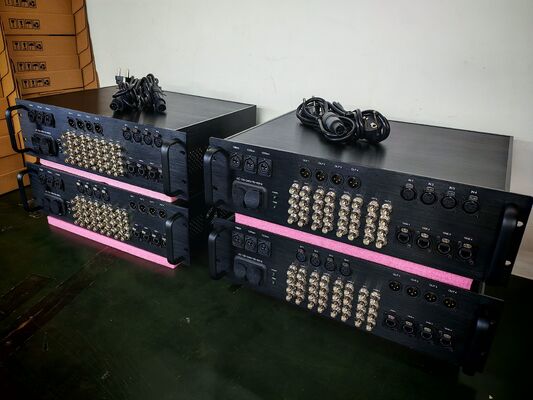

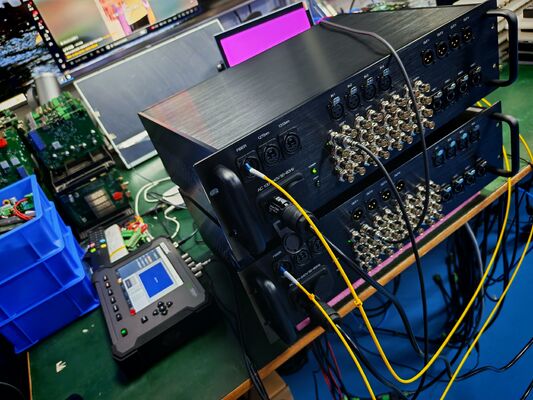

Изображения

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. UHDTV/4K/8K/HDTV/SDTV видео

3. IP медиа-шлюз

4. Цифровая обработка и редактирование видео

Ссылка на схему подключения

Напоминание

1. Рекомендуется сначала использовать короткий оптоволоконный канал, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния

2. Сигнал оптоволоконного преобразователя может быть выведен на усилитель мощности, но аудиоисточник усилителя мощности не может выводить аудиосигнал на оптоволоконный преобразователь, иначе оборудование будет сожжено

Устранение неисправностей индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования, или адаптер питания неисправен

Неплотное или слабое соединение розетки

2: Индикатор оптоволокна неисправен (FIBER)

Ответ: Проверьте, не ослабло ли оптоволоконное соединение и не вставлено ли оно

Проверьте, не слишком ли велико затухание оптоволокна

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, совпадает ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта наоборот

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать воздействие молнии на заземление и принимать меры предосторожности. Сильное статическое электричество может повредить оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить питание оптического преобразователя.

Оптоволокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, и следует избегать их повреждения. Следует отметить, что свет, излучаемый оптическими компонентами оптического преобразователя, вреден для глаз, поэтому не следует напрямую смотреть на оптические компоненты оптического преобразователя. Если вам нужно измерить оптическую мощность оптического преобразователя, используйте оптический измеритель мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Аккуратно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала после подтверждения того, что оптоволоконный канал соответствует требованиям установки.

2. Установка оборудования: Оборудование можно различать на передатчик и приемник, что четко указано на этикетке и напечатано на корпусе оборудования.
