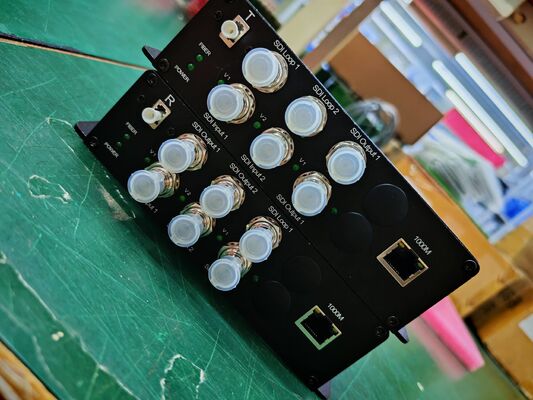

3 канала 3G SDI с IP-сетью Многосигнальное оборудование для передачи через один волоконный кабель

Изображения

Применение

1. SMPTE совместимый с последовательным цифровым интерфейсом

2. UHDTV/4K/8K/HDTV/SDTV видео

3. IP медиа-шлюз

4. Цифровая обработка и редактирование видео

Ссылка на схему подключения

Напоминание

1. Рекомендуется сначала использовать короткий оптоволоконный канал, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнять передачу на большие расстояния

2. Сигнал от оптоволоконного преобразователя может быть выведен на усилитель мощности, но источник аудиосигнала усилителя мощности не может быть выведен на оптоволоконный преобразователь, иначе оборудование будет сожжено

Устранение неисправностей индикатора

1: Индикатор питания неисправен (POWER)

Ответ: Проверьте, соответствует ли адаптер питания требованиям оборудования или неисправен ли адаптер питания

Неплотное или слабое соединение розетки

2: Индикатор оптоволокна неисправен (FIBER)

Ответ: Проверьте, не ослабло ли оптоволоконное соединение и не вставлено ли оно

Проверьте, не слишком ли велико затухание оптоволокна

3: Индикатор видео неисправен (VIDEO)

Ответ: Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных неисправен (DATA)

Ответ: Проверьте COM-порт, совпадает ли скорость передачи данных

Проверьте, не подключен ли кабель последовательного порта наоборот

Внимание

Защита от молнии, статического электричества и заземление:

Рекомендуется при установке устройства учитывать воздействие молнии на заземление и принимать меры предосторожности. Сильное статическое электричество может повредить оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить питание оптического преобразователя.

Оптоволокно и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, и следует избегать повреждения оптических компонентов. Следует отметить, что источник света, производимый оптическими компонентами оптического преобразователя, вреден для глаз, поэтому не следует напрямую контактировать с оптическими компонентами оптического преобразователя. Если вам нужно измерить оптическую мощность оптического преобразователя, используйте оптический измеритель мощности.

Оборудование и процедуры установки:

1. Установка оптоволокна: Аккуратно вставьте оптоволокно в оптоволоконный интерфейс оптического терминала после подтверждения того, что оптоволоконный канал соответствует требованиям установки.

2. Установка оборудования: Оборудование можно различать на передатчик и приемник, и это четко указано на этикетке и напечатано на корпусе оборудования.

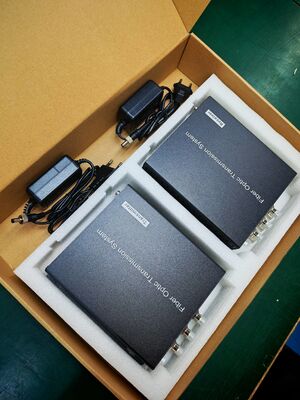

Упаковка и доставка
