12G SDI Цифровое вещательное видео по одномодовому оптоволокну 1TX 4RX

• Поддержка ST-2082-1 ​​(12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD); совместим с DVB-ASI и AES10 (MADI)

• И передатчик, и приемник имеют функции восстановления тактового сигнала; Восстановитель тактового сигнала может уменьшить высокочастотный джиттер и полностью восстановить данные с помощью тактового сигнала с низким уровнем джиттера.

• Восстановитель тактовой частоты заблокирован на скорости 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или 1,001 с частотным разделением и скоростью SMPTE 270 Мбит/с.

• Входной сигнал имеет функцию автоматического выравнивания кабеля (EQ), выходной сигнал имеет функцию привода (CD).

• Поддержка оптического модуля SFP Plug and Play, который может заменить оптический модуль, соответствующий различным расстояниям или интерфейсам, в соответствии с фактическими требованиями объекта.

• Поддержка одномодовой передачи по одному или двум волокнам на расстояние 10 км (по умолчанию)

• Поддержка индикатора состояния

• Поддержка источника питания USB-устройства

• Подключи и работай, без отладки

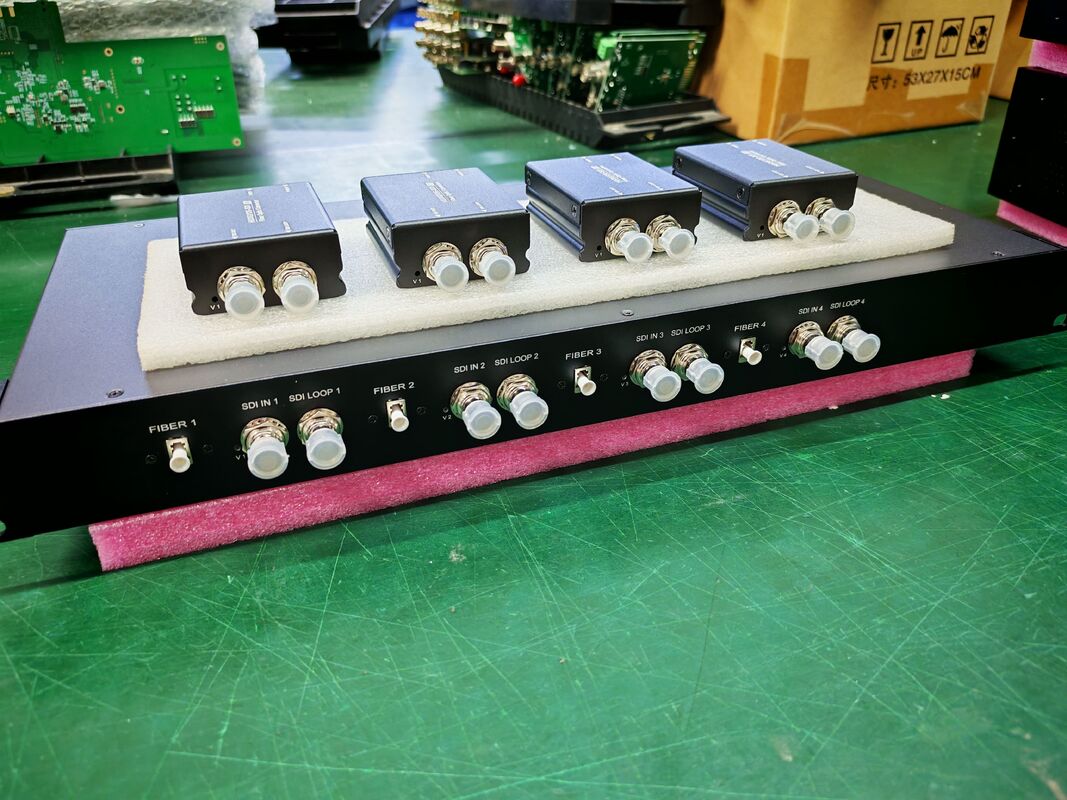

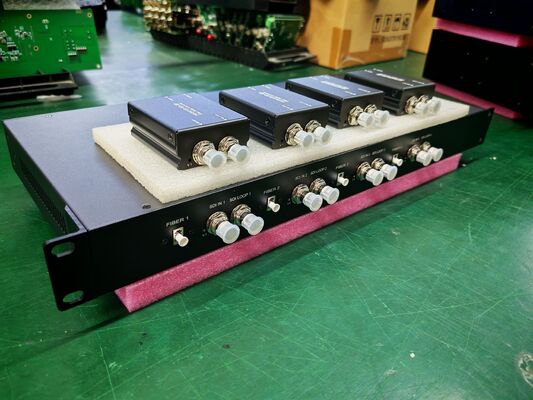

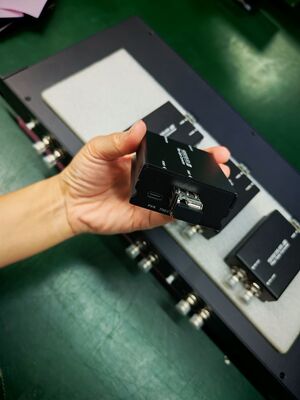

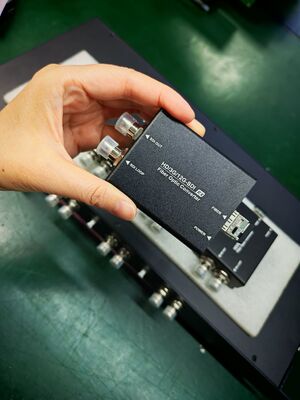

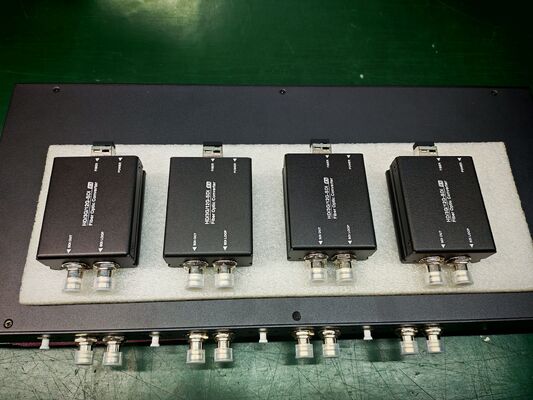

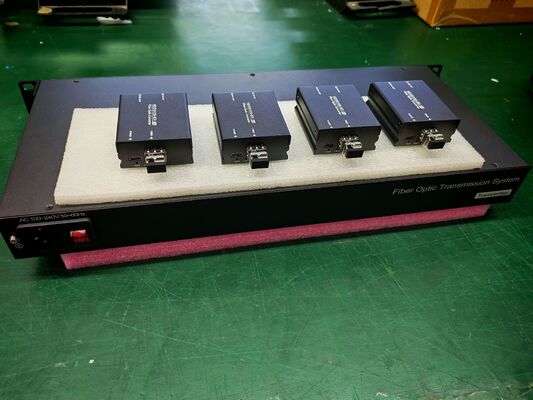

Картинки

Спецификация

Приложение

1. Совместимость SMPTE с последовательным цифровым интерфейсом.

2. Видео UHDTV/4K/8K/HDTV/SDTV

3. IP-медиашлюз

4. Цифровая обработка и редактирование видео.

Схема подключения

Напоминание

1. Рекомендуется в первый раз использовать короткую оптоволоконную линию, чтобы убедиться, что все функции оборудования работают нормально, а затем выполнить передачу на большие расстояния.

2. Сигнал оптоволоконного преобразователя может выводиться на усилитель мощности, но источник звука усилителя мощности не может выводить сигнал источника звука на оптоволоконный преобразователь, в противном случае оборудование будет сожжено.

Устранение неполадок индикатора

1: Индикатор питания неисправен (POWER).

Отвечать:Проверьте, соответствует ли адаптер питания требованиям оборудования, или адаптер питания неисправен.

Не затянуто ли гнездо

2: Индикатор оптоволокна неисправен (FIBER).

Отвечать:Проверьте, не закреплен ли оптоволоконный интерфейс и не подключен ли он

Проверьте, не слишком ли ослаблено оптическое волокно.

3: Индикатор видео неисправен (ВИДЕО)

Отвечать:Проверьте источник сигнала

Замените видеокабель

4: Индикатор данных ненормальный (DATA)

Отвечать:Проверьте COM-порт, соответствует ли скорость передачи данных

Проверьте, подключен ли кабель последовательного порта наоборот.

Внимание

Молниезащита, статическое электричество и заземление:

Рекомендуется при установке устройства учитывать воздействие заземления молнией и меры профилактики. Сильное статическое электричество повредит оптическое устройство и чип данных в оборудовании. Рекомендуется при подключении/отключении порта данных оптического преобразователя сначала отключить источник питания оптического преобразователя.

Волоконные и оптические компоненты:

Будьте осторожны при подключении оптоволокна, так как оптические компоненты оптического преобразователя очень хрупкие, поэтому следует избегать повреждения оптических компонентов. Следует отметить, что источник света, создаваемый оптическими компонентами оптического преобразователя, будет вреден для глаз, поэтому не допускайте прямого контакта глаз с оптическими компонентами оптического преобразователя. Если вам необходимо определить оптическую мощность оптического преобразователя, используйте измеритель оптической мощности.

Оборудование и порядок установки:

1. Установка оптоволокна. Аккуратно вставьте оптическое волокно в оптоволоконный интерфейс оптического терминала, убедившись, что оптоволоконная линия соответствует требованиям установки.

2. Установка оборудования: оборудование можно разделить на передатчик и приемник, и это четко указано на этикетке и напечатано на шасси оборудования.
